Реферат



Изобретение относится к строитель но-дорожным машинам, а именно к землеройным машинам типа бульдозеров. Цель - повышение производительности при проведении работ на грунтах различной прочности. Бульдозерное оборудование содержит толкающие брусья I со смонтированным на них отвалом 2. С кронштейнами 3 отвала 2 шарнирно соединена передняя челюсть 4 с под- . ножевой плитой (ПП) 5. Нож челюсти выполнен из нечетного количества сопряженных между собой боковыми сторонами секций 7. Средняя секция 6 жестко закреплена на ПП 5. Другие секции 7 смонтированы на ПП 5 с возможностью ограниченного продольного перемещения . На верхней торцовой стороне секции 6 жестко закреплена гибкая пластина , в которую упираются своими торцами секции 7 при увеличении прочности разрабатываемого грунта. Макси - мальное перемещение секций 7 ограничивается ограничителями IO. 4 ил. с (/ С

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕССКИХ

РЕСПУБЛИК 511 4 E 02 Р 3/76

ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССР

ПО ДЕЛАМ ИЗОБРЕТЕНИЙ И, ОТКРЫТИЙ

ОПИСАНИЕ ИЗОБРЕТЕНИЯ, К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ . 4е" -, .

Щ

См

CC

Ф (21) 4126908/29-03 (22) 20.06.86 (46) 23.03.88. Бюп. Ф 11 (71) Ташкентский автомобильно-дорожный институт (72) М.А.Мирсадыков (53) 621.878.2(088.8) (56) Авторское свидетельство СССР

11 891854, кл. Е 02 F 3/76, 1980. (54) БУЛЬДОЗЕРНОЕ ОБОРУДОВАНИЕ (57) Изобретение относится к строительно-дорожным машинам, а именно к землеройным машинам типа бульдозеров °

Цель — повышение производительности при проведении работ на грунтах различной прочности. Бульдозерное оборудование содержит толкающие брусья 1

ÄÄSUÄÄ 138 916 А1 со смонтированным на них отвалом 2.

С кронштейнами 3 отвала 2 шарнирно соединена передняя челюсть 4 с под- . ножевой плитой (ПП) 5. Нож челюсти выполнен из нечетного количества сопряженных между собой боковыми сторонами секций 7. Средняя секция 6 жестко закреплена на ПП 5. Другие секции

7 смонтированы на ПП 5 с возможностью ограниченного продольного перемещения. На верхней торцовой стороне секции 6 жестко закреплена гибкая пластина, в которую упираются своими торцами секции 7 при увеличении прочности разрабатываемого грунта. Максимальное перемещение секций 7 ограничивается ограничителями 10. 4 ил.

13829 1 6

Изобретение относится к области троительно-дорожных машин, а именно землеройным машинам типа бульдозеов.

Цель изобретения — повышение производительности при проведении работ на грунтах различной прочности.

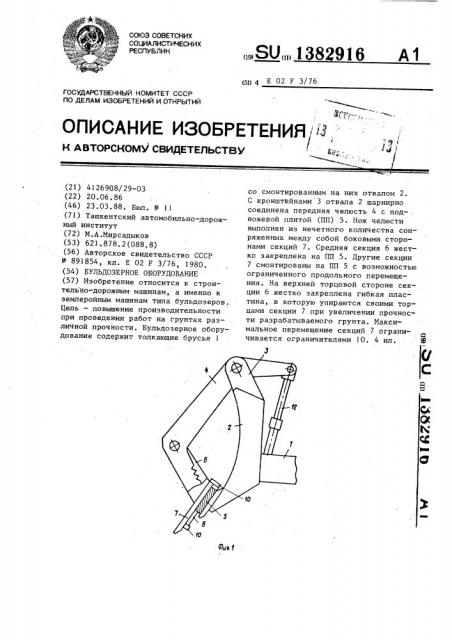

На фиг.l изображено бульдозерное

;оборудование, вид сбоку; на фиг.2— то же, вид спереди; на фиг.3 — то же, ри ступенчатом расположении секций ножей; на фиг. 4 — разрез А-А на фиг. 2.

Бульдозерное оборудование включает толкающие брусья 1, смонтированный на них отвал 2, шарнирно соединенную с кронштейнами 3 отвала 2 пе реднюю челюсть 4 с подножевой плитой 5, на которой установлен нож челюсти, выполненный из жестко закрепленной

isa подножевой плите 5 средней секции, 6 и других секций 7, смонтированных, на плите 5 с возможностью ограничен ного продольного перемещения. Секции

7 имеют выступы 8, которые размещены в пазах 9 подножевой плиты 5. Пазы 9 .имеют на входе и выходе ограничители, 10. На верхней торцовой стороне средI ней секции 6 жестко закреплена гибкая пластина ll, в которую упираются своими торцами секции 7. Для управления челюстью предназначен гидроцилиндр 12.

Бульдозерное оборудование работает следующим образом.

При копании грунта отвалом 2 шток гидроцилиндра 12 втянут и передняя челюсть повернута вверх. При разработке более прочных грунтов шток гидроцилиндра 12 выдвигается и поворачивает переднюю челюсть вниз до упора подножевой плиты 5 в отвал 2 и копание грунта осуществляется секциями ножа челюсти. Давление грунта на подвижные секции 7 через их верхние торцовые части передается на гибкую пластину 11, и при значении его, меньшем, чем усилие деформации пластины ll, разработка грунта осуществляется при прямоугольной конфигурации ножа челюсти 4.

При увеличении прочности разрабатываемого грунта возрастает давление грунта на секции 6 и 7 ножа челюсти.

Верхние торцовые части подвижных секций 1 оказывают повышенное давление на пластину 11 и отгибают ее вверх.

Подвижные секции 7 перемещаются вверх, причем перемещение подвижных секций, расположенных у боковых стенок челюсти 4, больше, чем перемещение секций, расположенных у неподвижной секции 6, так как отклонение гибкой пластины 11 пропорционально расстоянию от точки ее закрепления. При перемещении подвижных секций 7 высту15 пы 8 скользят в пазах 9. Максимальное перемещение секций 7 ограничивается ограничителями 10, при этом длина рабочей части выступов 8 подобрана таким образом, что линия, прове20 денная по крайним точкам секций 6 и

7, образует плавную кривую.

Применение криволинейной режущей кромки позволяет снизить усилие реза25 ния грунта на 10-203 по сравнению с прямолинейной режущей кромкой.

Формула и з обретения

30 Бульдозерное оборудование, включающее толкающие брусья, смонтированный на них отвал, шарнирно соединенную с кронштейнами отвала переднюю челюсть с ножом и гидроцилиндр управления последней о т л и ч а ю щ е е с я тем, что, с целью повышения производительности при проведении работ на грунтах различной прочности, передняя челюсть снабжена

10 подножевой плитой, нож челюсти выполнен из нечетното количества сопряженных между собой боковыми сторонами секций, средняя из которых жестко закреплена на подножевой плите, а другие смонтированы на последней с возможностью ограниченного продольного перемещения, при этом нож имеет жестко закрепленную на верхней торцовой стороне его средней секции гибкую пластину, которая расположена с возможностью взаимодействия с верх-. ними торцовыми сторонами других секций ножа.

13829) 6

1382916
