Рабочее колесо центробежного насоса

Рабочее колесо центробежного насоса

Иллюстрации

Показать все

Реферат



Изобретение позволяет повысить КПД насоса. Лопатки 4 расположены между ведущим и ведомым дисками 1 и 2 с образованием межлопаточных каналов и выступают за пределы дисков. Выступающая часть лопатки выполнена в виде скругленного языка 5, имеющего максимальную длину на оси межлопаточного канала. Повышение КПД насоса обеспечивается устранением вихревой зоны за лопаткой, более плавным изменением меридианной составляющей абсолютной скорости на выходе колеса и отсутствием трения о диски в зоне языка. 2 ил. с В (Л со 00 00 atatt

СОЮЗ СОВЕТСНИХ

СОЦИАЛИСТИЧЕСНИХ

РЕСПУБЛИК (si) 4 Р 04 П 29/22

ФзХ(., г fp j p а у

)1 tq

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К A BTOPCHOMY СВИДЕТЕЛЬСТВУ

ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССР

ПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТНРЫТИЙ (21) 4031432/25-06 (22) 05.03.86 (46) 23.03.88. Бюл. N 11 (71) Уральский филиал Всесоюзного теплотехнического научно-исследовательского института им. Ф.Э. Дзержинского (72) Л.Е. Чегурко и Б.А. Габов (53) 621.671 (088.8) (56) Авторское свидетельство СССР

У 754117, кл. F 04 D 29/22, 1978.

Авторское свидетельство СССР

Ф 588397, кл. F 04 D 29/28, 1970, „„SU„„1383004 A 1 (54) РАБОЧЕЕ КОЛЕСО ЦЕНТРОБЕЖНОГО

НАСОСА (57) Изобретение позволяет повысить

КПД насоса. Лопатки 4 расположены между ведущим и ведомым дисками 1 и

2 с образованием межлопаточных каналов и выступают за пределы дисков.

Выступающая часть лопатки выполнена в виде скругленного языка 5, имеющего максимальную длину на оси межлопаточного канала. Повышение КПЦ насоса обеспечивается устранением вихревой зоны за лопаткой, более плавным изменением меридианной составляющей абсолютной скорости на выходе колеса и отсутствием трения о диски в зоне языка. 2 ил.

1383004

Составитель В. Девисилов

Редактор М, Бланар Техред g,ÄHäûê Корректор И. Муска

Заказ 1274/30 Тираж 574 Подписно е

ВНИИПИ Государственного комитета СССР по делам изобретений и открытий

113035, Москва, Ж-35, Раушская наб., д. 4/5

Производственно-полиграфическое предприятие, г. Ужгород, ул. Проектная, 4

Изобретение относится к области насосостроения, а именно к конструкциям рабочих колес центробежных насосов.

Цель изобретения - повышение KlIg.

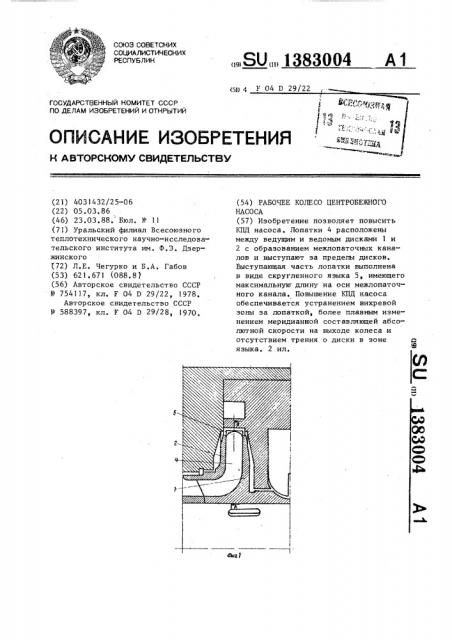

На фиг. 1 изображена конструкция колеса; на фиг. 2 — сечение А-А на фиг. l

Рабочее колесо центробежного насоса содержит ведущий 1 и ведомый

2 диски и расположенные между ними с образованием межлопаточных каналов

3 лопатки 4„ | T e sa пределы дисков 1 и 2. Выступающая часть лопатки 4 выполнена в виде скругленного языка 5, имеющего максимальную длину на оси межлопаточного канала 3.

Рабочее колесо работает следующим образом.

Л(идкость движется через колесо из центральной его части к периферии по каналам 3 между ведущим 1 и ведомым 2 дисками и лопатками 4 и пос тупает на языки 5 лопаток 4 с большим диаметром, чем диаметр дисков

1 и 2. За счет этого повышается на. пор. Повышение КПД насоса обеспечивается устранением вихревой зоны зоны отрыва потока) за лопастью, 5 более плавным изменением меридианной составляющей абсолютной скооости на выходе колеса и отсутствием трения о ведущий 1 и ведомый 2 диски в зоне языка 5. Как показывают

10 испытания КПД за счет выполнения лопаток 4 на выходе в виде скругленного языка 5 обеспечивается повышение

КПД на 2X..

15 Формула и э о бр ет ения

Рабочее колесо центробежного насоса, содержащее ведущий и ведомый диски и расположенные между ними с образованием межлопаточных каналов

20 лопатки, выступающие за пределы дисков, отличающееся тем, что, с целью повышения КПД,.выступающая часть лопаток выполнена в виде скругленного языка, имеющего максимальную длину на оси межлопаточного канала.
