Устройство для стопорения многогранной головки болта или гайки относительно основания

Устройство для стопорения многогранной головки болта или гайки относительно основания

Иллюстрации

Показать все

Реферат



Изобретение относится к области машиностроения , а более конкретно к соединениям деталей машин. Цель - обеспечение бесступенчатой фиксации болта или гайки и уменьшение габаритов. Стопорная шайба выполнена с центральным отверстием по форме головки болта и с периферийными отверстиями дугообразной овальной формы. Последние расположены по окружности с центром, совпадаюш,им с осью отверстия под болт. Ось симметрии пазов смещена относительно любой оси симметрии центрального отверстия на угол а/2. Угол а равен 360/2л, где п - число граней. Предусмотрена возможность переворота стопорной шайбы. Суммарный угол поворота головки болта с учетом переворота шайбы 90°. 3 ил.

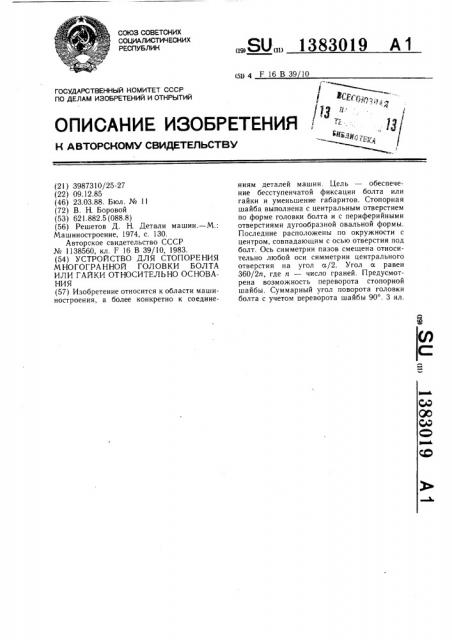

COIO3 СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК (5ц 4 F 16 В 39 10

/ err,;

/Ц в

ОПИСАНИЕ ИЗОБРЕТЕНИЯ " ц

Н A BTOPCKOMY СВИДЕТЕЛЬСТВУ

ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССР

ПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТКРЫТИЙ (21) 3987310/25-27 (22) 09.12.85 (46) 23.03.88. Бюл. № 11 (72) В. Н. Боровой (53) 621.882.5 (088.8) (56) Решетов Д. Н. Детали ма шин. — М.:

Машиностроение, 1974, с. 130, Авторское свидетельство СССР № 1138560, кл. F 16 В 39/10, 1983. (54) УСТРОЙСТВО ДЛЯ СТОПОРЕ НИЯ

МНОГОГРАННОЙ ГОЛОВКИ БОЛТА

ИЛИ ГАЙКИ ОТНОСИТЕЛЬНО ОСНОВАНИЯ (57) Изобретение относится к области машиностроения, а более конкретно к соедине„„SU„„1383019 А 1 ниям деталей машин. Цель — обеспечение бесступенчатой фиксации болта или гайки и уменьшение габаритов. Стопорная шайба выполнена с центральным отверстием по форме головки болта и с периферийными отверстиями дугообразной овальной формы.

Последние расположены по окружности с центром, совпадающим с осью отверстия под болт. Ось симметрии пазов смещена относительно любой оси симметрии центрального отверстия на угол а/2. Угол а равен

360/2п, где и — число граней. Предусмотрена возможность переворота стопорной шайбы. Суммарный угол поворота головки болта с учетом переворота шайбы 90 . 3 ил.

1383019

Формула изобретения

2 п

Изобретение относится к машиностроению, а более конкретно к соединениям деталей машин.

Цель изобретения — обеспечение бесступенчатой фиксации болта или гайки и уменьшение габаритов.

На фиг. 1 изображено устройство в одном из крайних положений стопорной шайбы; на фиг, 2 — то же, после переворачивания стопорной шайбы; на фиг. 3 — использование устройства .в штампы.

Устройство содержит стопорную шайбу 1, в которой выполнено отверстие 2 по форме головки болта или гайки 3. На шайбе 1 на двух эквидистантных радиусах Ri и R расположены пазы 4 и 5 овальной формы.

Пазы выполнены радиусными с углом и между центрами радиусов их образующих, причем ось симметрии пазов смещена относительно оси отверстия на угол а/2.

На основании 6 на тех же радиусах

R и Rg выполнены два соосных с отверстием 2 резьбовых отверстия (не указаны) под винты 7, которыми шайба 1 крепится к основанию 6.

Угол а задается, исходя из числа граней головки болта 3, возможности переворота шайбы 1 в плоскости, перпендикулярной плоскости основания 6, и определяется по формуле где n — число граней головки болта (гайки);

2 — коэффициент, учитывающий возможность переворота стопорной шайбы.

Возможность переворота шайбы 1 при креплении ее к основанию 6 позволяет уменьшить угол а в два раза. Например, при стопорении четырехгранной головки болта 3 (фиг. 1) в исходном положении, когда ось 8 центров радиусов, образующих пазы 4 и 5, совпадает с горизонтальной осью центров винтов 7 и, например, перпендикулярна грани 9, стопорная шайба 1 занимает одно из крайних положений с возможностью последук)щего поворота головки 3 с шайбой 1 по часовой стрелке.

Положение головки болта 3 относительно горизонтальной оси центров винтов 7 повторяется при повороте болта 3 через каждые

90, например, когда грань 9 болта 3 занимает положение грани 10 (фиг. 1). Следовательно, для стопорения головки болта 3 в любом заданном положении необходимо выполнить в шайбе 1 угол n=90 и после очередного поворота головки болта 3 на 90 каждый раз переустановить шайбу 1, вернув ее в исходное положение, при этом ось 8 уже перпендикулярна другой грани головки болта 3.

Однако, если после поворота головки болта 3 на угол 45 (фиг. 2) относительно горизонтальной оси центров винтов 7 перевернуть шайбу на 180 в плоскости, перпендикулярной основанию 6, ось 8 также занимает положение под углом 45 к указанной горизонтальной оси, при этом ранее контактирующие с гранями 9 и 10 головки болта 3 грани 11 и 12 отверстия 2 занимают

20 верхнее положение, что позволяет стопорить головку болта 3 при его повороте еще на

45 . Следовательно, суммарный угол поворота головки болта 3 с учетом переворота шайбы 1 составляет 90 .

Технико-экономический эффект достигается за счет повышения надежности соединения путем фиксации головки винта в заданном положении и за счет уменьшения металлоемкости соединения.

Устройство для стопорения многогранной головки болта или гайки относительно основания, содержащее установленную на основании стопорную шайбу с отверстием по форме многогранной головки и с периферийными отверстиями, расположенными по дуге окружности, с центром, овпадающим с осью отверстия под болт, отличающееся тем, что, с целью обеспечения бесступенчатой фиксации болта или гайки и уменьшения габаритов, периферийные отверстия выполнены в виде радиусных пазов овальной формы с углом между центрами радиусов, их образующих, равным а=360 /2n, где и — число граней головки болта (гайки), причем ось симметрии пазов смещена относительно оси отверстия на угол а/2.

1383019

9 10 фиг.1

1f g

Составитель С. Никулина

Редактор М. Бланар Техред И. Верес Корректор М. Шароши

Заказ 92! /31 Тираж 757 Подписное

ВНИИПИ Государственного комитета СССР по делам изобретений и открытий

113035, Москва, )К вЂ” 35, Раушская наб., д. 4/5

Производственно-полиграфическое предприятие, r. Ужгород, ул. Проектная. 4
