Групповое резьбовое соединение и способ его сборки и разборки

Групповое резьбовое соединение и способ его сборки и разборки

Иллюстрации

Показать все

Реферат



Изобретение относится к машиностроению , к средствам для предотвращения неразрешенного отвинчивания. Цель изобретения - обеспечение предотвраш,ения неразрешенного отвинчивания. Групповое резьбовое соединение содержит резьбовые стержни с колпачковыми гайками. Колпачковая гайка, по крайней мере одна, имеет коническую расточку с набором шариков. Шарики при попытке отвинчивания, внедряясь в резьбу стержня, предотвращают отвинчивание гайки. Для отвинчивания гайки соединение следует повернуть на 180°. Шарики выпадают из резьбы стержня и не препятствуют отвинчиванию. Групповое резьбовое соединение снабжено дополнительной бутафорной колпачковой гайкой. Соединение обеспечивает предотвраш,ение неразрешенного отвинчивания, так как неизвестно, какая гайка бутафорная и в каком положении можно отвинтить колпачковые гайки. 2 с.п.ф-лы, 2 ил. Ш

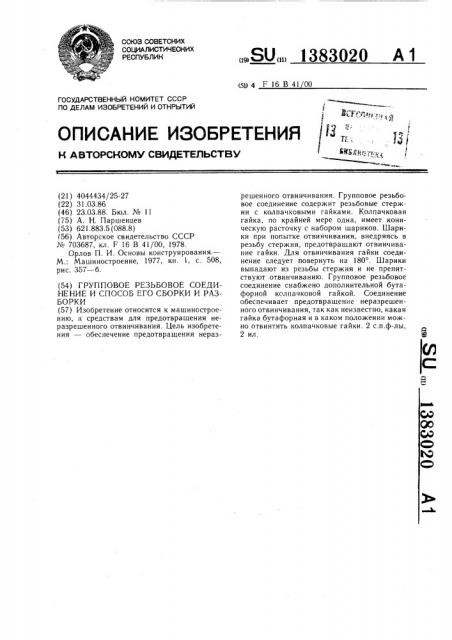

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК

ÄÄSUÄÄ 1383020 A 1 (5ц 4 F 16 B 41 00

ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССР

ПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТКРЫТИЙ

3+ @ 1 i gx+) ОПИСАНИЕ ИЗОБРЕТЕНИЯ I 1,. 1-„-

Н ABTOPCHOMY СВИДЕТЕЛЬСТВУ (54) ГРУППОВОЕ РЕЗЬБОВОЕ СОЕДИНЕНИЕ И СПОСОБ ЕГО СБОРКИ И РАЗБОРКИ (57) Изобретение относится к машиностроению, и средствам для предотвращения неразрешенного отвинчивания, Цель изобретения — обеспечение предотвращения неразСАР

С д

С0

CO (2!) 4044434/25-27 (22) 31.03.86 (46) 23.03.88. Бюл. № 11 (75) А. Н. Паршенцев (53) 621.883.5 (088.8) (56) Авторское свидетельство СССР № 703687, кл. F 16 В 41/00, 1978.

Орлов П. И. Основы конструирования.—

М.: Машиностроение, 1977, кн. 1, с. 508, рис. 357 — б. решенного отвинчивания. Групповое резьбовое соединение содержит резьбовые стержни с колпачковыми гайками. Колпачковая гайка, по крайней мере одна, имеет коническую расточку с набором шариков. Шарики при попытке отвинчивания, внедряясь в резьбу стержня, предотвращают отвинчивание гайки. Для отвинчивания гайки соединение следует повернуть на 180 . Шарики выпадают из резьбы стержня и не препятствуют отвинчиванию. Групповое резьбовое соединение снабжено дополнительной бутафорной калпачковой гайкой. Соединение обеспечивает предотвращение неразрешенного отвинчивания, так как неизвестно, какая гайка бутафорная и в каком положении можно отвинтить колпачковые гайки. 2 с.п.ф-лы, 2 ил.

1383020

Фиа /

Составитель С. Никулина

Редактор М. Бланар Техред И. Верее Корректор М. Шароши

Заказ 921!31 Тираж 757 Подписное

ВНИИПИ Государственного комитета СССР по делам изобретений и открытий

113035, Москва, Ж вЂ” 35, Раушская наб., д. 4/5

Производственно-полиграфическое предприятие, г. Ужгород, ул. Проектная, 4

Изобретение относится к машиностроению, к средствам для предотвращения неразрешенного отвинчивания.

Цель изобретения — обеспечение предотвращения неразрешенного отвинчивания.

На фиг. 1 изображено резьбовое соединение в рабочем положении; на фиг. 2 — то же, в положении для навинчивания и отвинчивания гаек.

Групповое резьбовое соединение содержит соединяемые детали 1 и 2, в отверстиях которых установлены резьбовые стержневые крепежные элементы 3. На конец каждого резьбового элемента навинчены колпачковые гайки 4. По крайней мере одна колпачковая гайка выполнена с конической расточкой 5, направленной своим большим основанием в сторону дна 6. В колпачковой гайке свободно размещены шарики 7, которые охватывают конец стержня резьбового крепежного элемента, при этом объем полости между расточкой гайки и стержнем резьбового элемента больше объема, занимаемого шариками.

Групповое резьбовое соединение, кроме колпачковых гаек, навинченных на резьбовые стержневые элементы, содержит еще по крайней мере колпачковую гайку, которая является бутафорной и жестко скреплена с соединяемой деталью. По внешнему виду все колпачковые гайки одинаковые и бутафорная и гайка с шариками внутри.

Соединение собирают следующим образом.

Соединение переворачивают на 180, В гайку засыпают шарики и надевают ее на резьбовой элемент. Затем плотно завинчивают гайку. Для лучшего уплотнения и заклинивания шариков по гайке можно слегка постучать. При отвинчивании гайки шарики заклинивают резьбовое соединение и препятствуют отвинчиванию.

Для отвинчивания гаек соединение также как и при навинчивании переворачивают на

180 (фиг. 2), дополнительно, довинчивают

2 резьбовое соединение на четверть оборота для расклинивания зажимного элемента, при этом шарики внутри гайки падают вниз и затем полностью развинчивают резьбовое соединение. Потом обратно переворачивают соединяемые детали на 180 в рабочее положение.

Лицо, не имеющее санкционированного доступа к отвинчиванию, не зная о том, что для отвинчивания надо переворачивать соединение на 180 и производить отвинчивание в перевернутом положении, никогда не сможет отвернуть гайку, т. е. осуществить неразрешенное отвинчивание. Неизвестно также, какая из гаек является бутафорной.

Формула изобретения

1. Групповое резьбовое соединение, содержащее установленные в отверстиях соединяемых деталей резьбовые стержневые эле20 менты с колпачковыми гайками, отличающееся тем, что, с целью предотвращения неразрешенного отвинчивания, оно снабжено по крайней мере одной бутафорной колпачковой гайкой, укрепленной на соединяемой детали, одна из колпачковых гаек, навинченных на резьбовой стержневой элемент, выполнена с конической расточкой, обращенной большим основанием к дну колпачковой гайки, и снабжена шариками, размещенными между резьбовым стержневым элементом и стенкой конической расточки колпачковой гайки, причем объем полости между расточкой и стержнем больше суммарного объема шариков.

2. Способ сборки и разборки группового резьбового соединения, включающий навинчивание колпачковых гаек на размегценные в соединяемых деталях резьбовые стержневые элементы при сборке и отвинчивание их при разборке, отличающийся тсм, что перед навинчиванием и отвинчиванием колпачковых гаек соединяемые детали с резьбовыми стержневыми элементами переворачивают на 180 .
