Реферат



Изобретение относится к деревообрабатьюающей промьшшенности, в частности к способам оценки блеска прозрачньт лаковых покрытий на дре- .весине и древесных подложках. Целью изобретения является позышение точности оценки блеска. Освещение контролируемой поверхности и фиксирование величины отраженного светового потока: проводят под углом Брюстера. В этом случае отраженный от поверхности покрытия световой поток поляризован , т.е. колебания вектора электрической индукции распространяются в определенном направлении. Таким образом , лаковое покрытие (диэлектрик), является поляризатором и отражает световой поток, имеющий строго направленные колебания вектора электрической индукции. Световой поток, прошедший лаковое покрытие и отраженный поверхностью древесной подложки , не поляризован. Отраженный световой поток пропускают через поляризационную пластину, поворачивая которую, фиксируют максимальную и минимальную величину светового потока . Максимальная величина включает световой поток, отраженньй от поверхности покрытия, и световой поток, прошедший лаковое покрытие, и отраженный от древесной подложки, а минимальная величина включает световой поток, прошедший лаковое покрытие и отраженный от древесной подложки. Разность показаний фотоэлемента максимального и минимального значений характеризует световой поток, отраженный лаковым покрытием, по которому определяется блеск контролируемой поверхности. 1 ил., 1 табл. с 4 О5 00 ОЭ О)

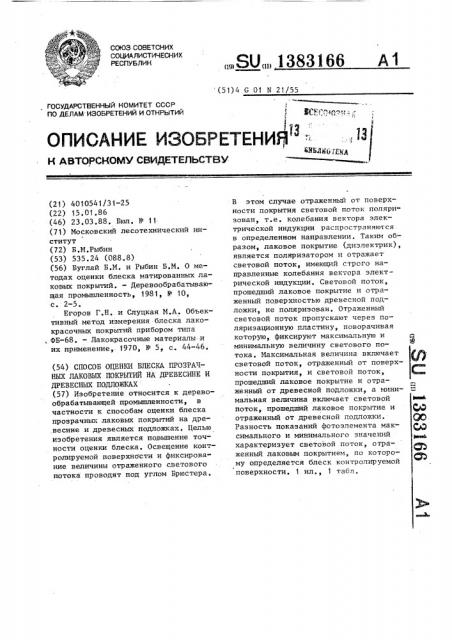

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК (51) 4 G 01 N 21/55

ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССР

ПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТКРЫТИЙ gg)l-; 1 ВЪ| » .

ОПИСАНИЕ ИЗОБРЕ ГЕНИЯ

И ABTGPCHGMV CBMPETEJlbCTВУ (21) 4010541/31-25 (22) 15.01.86 (46) 23.03.88. Бюл. ¹ 11 (71) Московский лесотехнический институт (72) Б.М.Рыбин (53) 535.24 (088.8) (56) Буглай Б.М. и Рыбин Б.М. О методах оценки блеска матированных лаковых покрытий. - Деревообрабатывающая промьппленность, 1981, № 10, с. 2-5.

Егоров Г.Н. и Слуцкая М.А, Объективный метод измерения блеска лакокрасочных покрытий прибором типа, ФБ-68. — Лакокрасочные материалы-и их применение, 1970, ¹ 5„ с. 44-46. (54) СПОСОБ ОЦЕНКИ БЛЕСКА ПРОЗРАЧНЫХ ЛАКОВЫХ ПОКРЫТИЙ HA ДРЕВЕСИНЕ И

ДРЕВЕСНЫХ ПОДЛОЖКАХ (57) Изобретение относится к деревообрабатывающей промьппленности, в частности к способам оценки блеска прозрачных лаковых покрытий на древесине и древесных подложках. Целью изобретения является повьппение точности оценки блеска. Освещение контролируемой поверхности и фиксирова" ние величины отраженного светового потока проводят под углом Брюстера.

„„SUÄÄ 1383166 А1

В этом случае отраженный от поверхности покрытия световой поток поляризован, т.е. колебания вектора электрической индукции распространяются в определенном направлении. Таким образом, лаковое покрытие (диэлектрик), является поляризатором и отражает световой поток, имеющий строго направленные колебания вектора электрической индукции. Световой поток, прошедший лаковое покрытие и отраженный поверхностью древесной подложки, не поляризован. Отраженный световой поток пропускают через поляризационную пластину, поворачивая которую, фиксируют максимальную и

Я минимальную величину светового потока. Максимальная величина включает световой поток, отраженньп от поверхности покрытия, и световой поток, ( прошедший лаковое покрытие и отраженный от древесной подложки, а мини- 2 мальная величина включает световой а® ь поток, прошедший лаковое покрытие и ф отраженный от древесной подложки. QQ

Разность показаний фотоэлемента мак- ©р симального и минимального значений характеризует световой поток, отра- и женный лаковым покрытием, по которому определяется блеск контролируемой поверхности, 1 ил., 1 табл.

1383166

Изобретение относится к деревообрабатывающей промышленности,, в частности к способам оценки декоративных свойств (блеска) поверхности прозрачных лаковых покрытий на древесине и древесных подложках.

Цель изобретения — повышение точности оценки блеска прозрачных лаковых покрытий на древесине и древесных подложках.

На чертеже приведена схема прибора для оценки блеска.

Прибор состоит из осветительного тубуса, включающего источник 1 света (лампу накаливания) и систему линз

2, позволяющих освещать контролируемую поверхность 3 параллельными лучами света. Приемный тубус состоит из системы линз (конденсатора) 4, 20 поляризационной пластинки 5, диафрагмы 6 и фотоэлемента 7. Величина отраженного потока фиксируется с помощью микроамперметра 8 (А).

Способ осуществляют следующим образом.

Для определения угла (Брюстера), под которым необходимо освещать контролируемую поверхность и фиксировать величину отраженного света, предварительно определяют показатель преломления лакового покрытия. Для этой цели используют иммерсионно-микроско. пический метод, который позволяет установить показатель преломления прозрачного лакового покрытия в спект- 35 ральной области видимого излучения.

Для различных лаковых покрытий, определяя показатели преломления, .устанавливают в приборе угол, под которым осуществляют освещение поверхности и фиксирование отраженного света, Допускаемая погрешность при установке углов падения и отражения

tt света должна быть не более g

Для определения величины светового потока, отраженного от контролируемой поверхности, перед диафрагмой и фотоэлементом помещают поляризационную пластинку, располагая ее перпендикулярно отраженным лучам света. 50 Измерения проводят при последовательном равномерном поворачивании попяризационной пластинки на 360 вокруг оптической оси, параллельной отраженным лучам света. С помощью фотоэлемента и микроамперметра фиксируют величину светового потока, определяя при этом максимальную и минимальную величины светового потока, отраженного от контролируемой поверхности. Блеск покрытия Б определяют по формуле M Ol kc Mu tt t где I «, - величина светового потока, фиксируемая приемным устройством при расположении поляризационной пластинки в положении максимального пропускания отраженного света от кон гролируемой поверхности, I„„„; величина светового потока, фиксируемая приемным устройством при расположении поляризационной пластинки в положении минимального пропускания отраженного света от контролируемой поверхности.

В таблице представлены конкретные результаты измерений.

Формула из обре тения

Способ оценки блеска прозрачных лаковых покрытий на древесине и древесных подложках, включающий освещение контролируемой поверхности и измерение величины отраженного от поверхности светового потока, о т— л и ч а ю шийся тем, что, с целью повышения точности оценки, освещение поверхности и измеренйе величины отраженного светового потока осуществляют под углом Брюстера,при этом отраженный световой поток пропускают через расположенную перпендикулярно ему поляризационную пластинку, а измерение величины светового потока осуществляют, поворачивая поляризационную пластинку с фиксацией максимального и минимального

его значений, по разности которых определяют блеск прозрачного лакового покрытия.

1383166

Иаркв л

Категория покрытия

Оптический Величина светового пьхарактер от- тока при рвсполокепин ранения све- полярнзационньй пласта покрытия. тяпки в полонении предлв- иэвестгвемому ному (1 „, ) (1 „) 47,5 75,2

47,5 70,f

1,56

70 5

65,5

Красное дерево (явтуральное) ПЭ-265 Полнэвиряое 1,55

68,4

47,4 72,5

Красное дерево (крввеное) ПЭ 265

17,5

Ясень (Натуралъньа1) яц-228

47,6

Яитро-. цеяшю лозное

45,1

19 ° 4.Ясень (хранений) ЯЦ-228

1,52

Иочевино- 1,54 меламино" алкйдное

4ЭФ4

Красное дерево (натуральное) ЯЦ-228

25,4. 48,6

Пресное дерево (крввеное) 16,5

ЯЦ-228

42, 1

Ясень (натуральный) ИЛ-21 t t

36,5

Изобрвкение предметов отсутствует (матовые по« крытня) ИЛ-2111

Ясень (кравеный) 3291

17 я

1(расков дерево (натурааъное) YP-277м Полиуре- 1,56 таковое

15,4 36,4

33,4

Ky4esoa дерево . (кравеное) 17

32,4 .

15,4 30 5

УР-277и

Составитель Ю.Гринева

Редактор А.Ворович Техред A. Кравчук Корректор И.Муска

Заказ 1286/38 Тираж 847 Подписное

ВНИИПИ Государственного комитета СССР по делам изобретений и открытий

113035, Москва, Ж-35, Раушская наб., д. 4/5

Производственно-полиграфическое предприятие, г. Ужгород, ул. Проектная, 4

Подлокха (порода древесины, натуральный цвет илн после кранеяия) я

Ясень (натуральный) ПЭ-246

Ясень (кравенъй) ПЭ-246

Показатель преломления лакового покрытия, и зеркальное отобракение предметов (зеркальные покрытия) Исквяенное отобрвяенне предметов (глянцевые покрытия) максимвлъного пропусквния отрвненного света, уел ° еде (2aaac ) мияимвльн

Го пропус канин отр венного св тв, уел.е (2мчч) есх покрытия, л ед по спо бу

47,5 66 4

25,6 50,3

25,7 45 6

25,6 40,7

15,5 40,2

15,У 34,6
