Реферат



Изобретение относится к области измерительной техники и может найти применение при физико-химическом анализе свойств материалов по их удельной электропроводности, а также может быть использовано для контроля состояния жидких или пульпообразных технологических сред химических производств . Цель изобретения - повышение точности измерения. Устройство содержит измерительный и сравнительный контуры, подключенные через коммутатор к усилителю высокой частоты, образукицие автогенератор, выход которого через амплитудный детектор, первьй усилитель и управляемый элемент соединен со сравнительным контуром и измерителем. В устройство дополнительно введены последовательно соединенные фазовый детектор и второй усилительi причем первый вход фазового детектора соединен с вторым выходом коммутатора, а второй вход фазового детектора соединен с выходом первого усилителя. 1 ил. о $ (Л

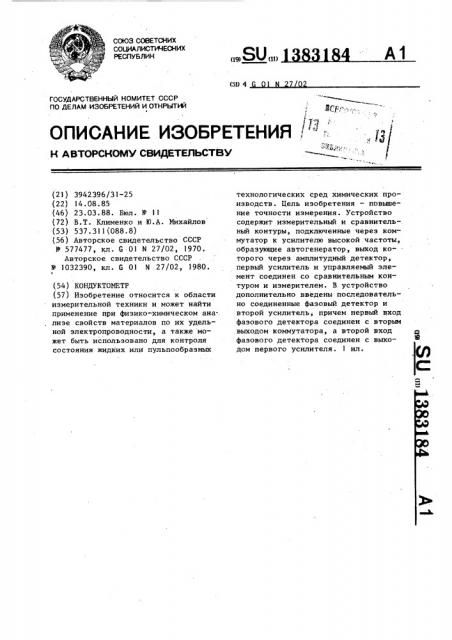

СОЮЗ СОВЕТСНИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК (19) (11) (51) 4

ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССР

ПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТКРЫТИЙ

ОПИСАНИЕ ИЗОБРЕТЕНИЯ," -. ц

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (21) 3942396/31-25 (22) 14.08.85 (46) 23.03.88. Бюл. 1(- 11 (72) В.Т. Клименко и Ю.А. Михайлов (53) 537.311(088.8) (56) Авторское свидетельство СССР

У 577477, кл. G 01 N 27/02, 1970.

Авторское свидетельство СССР

N 1032390, кл. G 01 N 27/02, 1980.

I (54) КОНДУКТОМЕТР (57) Изобретение относится к области измерительной техники и может найти применение при физико-химическом ана-. лизе свойств материалов по их удельной электропроводности, а также может быть использовано для контроля состояния жидких или пульпообраэных техноло гиче ских ср ед химиче ских производств. Цель изобретения — повьппение точности измерения. Устройство содержит измерительный и сравнительный контуры, подключенные через коммутатор к усилителю высокой частоты, образующие автогенератор, выход которого через амплитудный детектор, первый усилитель и управляемый элемент соединен со сравнительным контуром и измерителем. В устройство дополнительно введены последовательно соединенные фазовый детектор и второй усилитель, причем первый вход фазового детектора соединен с вторым выходом коммутатора, а второй вход фазового детектора соединен с выходом первого усилителя. 1 ил.

1383184

Изобретение относится к области измерительной техники и может найти применение при физико-химическом анализе свойств материалов по их удельной электропроводности, а также может быть использовано для контроля состояния жидких или пульпообразных технологических сред химических производств.

Цель изобретения — повышение точности измерения.

На чертеже представлена блок-схема кондуктометра.

Кондуктометр состоитиз автогенератора 1,детектора 2,первого усилителя 3, фазового детектора 4, второго усилителя. 5, управляемого элемента (оптопары) 6 и измерителя 7. Автогенератор 1 содержит высокочастотный усилитель 8, коммутатор 9, измерительный 10 и сравнительный 11 контуры.

Кондуктометр работает следующим образом.

С помощью коммутатора 9 к высокочастотному усилителю 8 подключаются поочередно измерительный 10 или сравнительный 11 контуры, образуя автогенератор 1. На выходе высокочастотного усилителя 8 получается синусоидальное напряжение с частотой 500 800 кГц, промодулированное по ампли" туде с частотой переключения коммутатора (40-60) Гц. Если эквивалентное сопротивление измерительного контура меньше сравнительного, напряжение на выходе автогенератора во вре" мя подключения измерительного контура меньше, а во время подключения сравнительного контура — больше по амплитуде. Это напряжение подается на детектор 2, на выходе получается переменное напряжение с частотой коммутации, которое подается на усилитель 3. Усиленное напряжение подается на второй вход фазового детектора 4, где сравнивается с управляющим напряжением коммутатора, подаваемого на первый вход.

На выходе фазового детектора появляются импульсы только в том случае, когда положительная йолуволна напряжения соответствует напряжению со сравнительного контура. Эти импульсы усиливаются усилителем 5 и подаются на светодиод оптопары 6. При этом фоторезистор оптопары уменьшает евое электрическое сопротивление и шунтирует сравнительный контур. Это вызывает уменьшение эквивалентного сопротивления сравнительного контура и напряжения на нем. Происходит балансировка схемы, при этом величина разбаланса, поддерживающая схему в равновесии, определяется общим коэффициентом усиления. В результате сопротивления измерительного и сравнительного контуров уравниваются. Если измерительный контур шунтируется измеряемой средой, то на такую же величину сравнительный контур шунтируется фоторезистором оптопары. Следователь25 но, сопротивление оптопары является информативным параметром, которое измеряется измерителем 7. формула изобретения

Кондуктометр, содержащий измерительный и сравнительный контуры,, подключенные через коммутатор к усилителю высокой частоты, образующие автогенератор, выход которого через амплитудный детектор, первыи усилитель и управляемый элемент соединен со сравнительным контуром и измерителем, отличающийся

40 тем, что, с целью повышения точности, в устройство дополнительно введены последовательно соединенные фазовый детектор и второй усилитель, выход которого соединен с входом уп45 равляемого элемента, причем первь1й вход фазового детектора соединен со вторым выходом коммутатора, а второй вход фазового детектора соединен с выходом первого усилителя.

1383184

Составитель Ю..Гриднев

Редактор Н. Тупица Техред А. Кравчук Корректор М. Шароши

Заказ 1287/39 Тираж 847 Подписное
