Реферат



Изобретение относится к вычислительной технике и может быть использовано для контроля и диагностики цифровых устройств. Целью изобретения является уменьшение аппаратных затрат. Анализатор содержит п триггеров 1-1, ..., -п по числу информационных входов, первый сумматор 2 по модулю два, (п-1) элементов ИСКЛЮЧАЮЩЕЕ ИЛИ 3-1, ..., 3-(п--1), элемент 2И- ИЛИ 4, элемент НЕ 5, второй сумматор 6 по модулю два, одновибратор 7. Анализатор работает в двух режимах: режиме с жесткой синхронизацией, при котором сигнатура формируется по внешним синхросигналам, и асинхронном режиме, при котором изменения сигналов на информационных входах через второй сумматор по модулю два запускают одновибратор, который формирует внутренние синхросигналы. 1 ил.

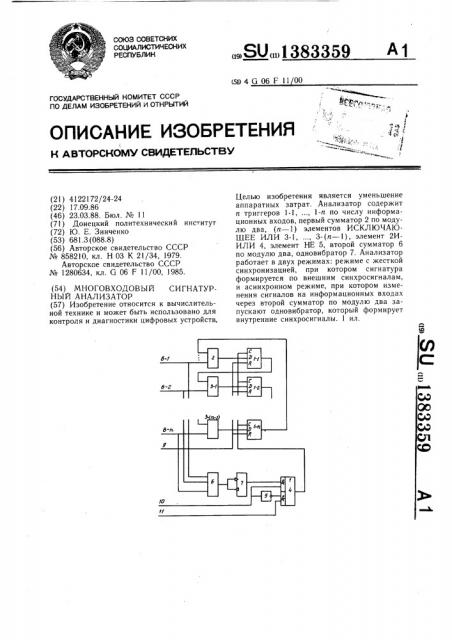

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК

А1

„„SU„„1383359 (594G06 F 11 00

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К ABTOPCHOMV СВИДЕТЕЛЬСТВУ

ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССР

ПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТКРЫТИЙ (21) 4122172/24-24 (22) 17.09.86 (46) 23.03.88. Бюл. № 11 (71) Донецкий политехнический институт (72) Ю. Е. Зинченко (53) 681.3 (088.8) (56) Авторское свидетельство СССР № 858210, кл. Н 03 К 21/34, 1979.

Авторское свидетельство СССР № 1280634, кл. G 06 F 11/00, 1985. (54) МНОГОВХОДОВЫЙ СИГНАТУРНЫЙ АНАЛИЗАТОР (57) Изобретение относится к вычислительной технике и может быть использовано для контроля и диагностики цифровых устройств.

Целью изобретения является уменьшение аппаратных затрат. Анализатор содержит п триггеров 1-1, ..., 1-п по числу информационных входов, первый сумматор 2 по модулю два, (n — 1) элементов ИСКЛЮЧАЮШЕЕ ИЛИ 3-1, ..., 3-(и — 1), элемент 2ИИЛИ 4, элемент НЕ 5, второй сумматор 6 по модулю два, одновибратор 7. Анализатор работает в двух режимах: режиме с жесткой синхронизацией, при котором сигнатура формируется по внешним синхросигналам, и асинхронном режиме, при котором изменения сигналов на информационных входах через второй сумматор по модулю два запускают одновибратор, который формирует внутренние синхросигналы. 1 ил.

1383359

1р

Формула изобретения

Изобретение относится к вычислительной технике и может быть использовано для контроля и диагностики цифровых устройств.

Целью изобретения является уменьшение аппаратных затрат.

На чертеже представлена функциональная схема предлагаемого анализатора.

Анализатор содержит и триггеров 1-1, ..., 1-и по числу информационных входов анализатора, первый сумматор 2 по модулю два, n — l элементов ИСКЛЮЧАЮШЕЕ ИЛИ

3-1, ..., 3- (n — 1), элемент 2И-ИЛИ 4, элемент

НЕ 5, второй сумматор 6 по модулю два, одновибратор 7. Анализатор имеет информационные входы 8-1, ..., 8-п, входы сброса 9 и задания режима 10, а также синхровход 11.

Анализатор работает следующим образом.

Перед началом работы на вход 9 сброса подается сигнал начальной установки, сбрасывающий триггеры 1-1, ..., 1-и в начальное, например нулевое, состояние, затем информационные входы 8-1, ..., 8-п анализатора подключаются к выходным шинам проверяемого устройства (неиспользуемые входы, если они имеются, подключаются к шине логического «О»), синхровход 11 подключается к выходу источника синхроимпульсов про1зеряемого устройства (если в устройстве отсутствует синхровыход, то на вход 11 подается логический «О») .

В режиме контроля цифровых устройств с жесткой синхронизацией вход 10 подключается к шине логического «О», что обеспечивает прохождение синхросигналов с входа 11 на синхровходы триггеров 1-1, ..., 1-п.

На информационные входы триггеров 1-2, ..., 1-п поступает результат операции ИСКЛЮЧА10ШЕЕ ИЛИ с выходов элементов 3-1, ..., 3- (и — 1), на входы которых поступает исследуемая информация со входов 8-1, ..., 8-п и информация, снимаемая с предыдущего триггера, исключением является триггер 1-1, на информационный вход которого поступакт сигналы с выхода сумматора 2.

В асинхронном режиме работы вход 10 подключается к шине логической «1», обеспечивая формирование импульсов переключения триггеров 1-1, ..., 1-п по перепадам напряжения на выходах контролируемого устройства. По нечетному числу перепадов на входе сумматора 6 появляется фронт (передний или задний) сигнала, в результате чего на входе одновибратора 7 формируется импульс длительностью т, который, проходя через элемент 4, поступает на синхровходы три.-геров 1-1, ..., 1-п, обеспечивая тем самым сдвиг содержимого триггеров. Занесение

2 информации в триггеры 1-1, ..., 1-л производится по заднему фронту импульса т.

По окончании цикла проверки на триггерах 1-1, ..., 1-и содержится код выходной информации проверяемого устройства. Вывод о правильности работы контролируемого устройства может быть сделан путем сравнения этого кода с контрольным числом (сигнатурой), полученным ранее, например при проверке заведомо исправного такого же устройства. Содержимое триггеров 1-1, 1-п может быть выведено на индикацию для визуального сравнения или в цифровой компаратор для автоматизации процесса отбраковки неисправных изделий.

Многовходовый сигнатурный анализатор, содержащий и триггеров, где п — число входов анализатора, и 1 элементов ИС р КЛЮЧАЮШЕЕ ИЛИ, одновибратор, элемент 2И-ИЛИ, элемент HE и первый сумматор по модулю два, выход которого соединен с информационным входом первого триггера, один из входов первого сумматора по модулю два является первым информа25 ционным входом анализатора, группа. входов первого сумматора по модулю два соединена с выходами соответствующих триггеров, в том числе и n-ro, в соответствии с видом образующего полинома, первый вход 1-го элемента ИСКЛЮЧАЮШЕЕ ИЛИ (i=1, ..., и — 1) является (i+1) -м информационным входом анализатора, выход i-го элемента

ИСКЛЮЧАЮШЕЕ ИЛИ соединен с информационным входом (i+1) -ro триггера, выход

i-ro триггера соединен с вторым входом соответствующего элемента ИСКЛЮЧАЮШЕЕ

З5 ИЛИ, синхровходы триггеров объединены и подключены к выходу элемента 2И-ИЛИ, первый вход которого соединен с входом элемента HE и является входом задания режима анализатора, второй и третий входы

4р элемента 2И-ИЛИ подключены соответственно к выходу элемента НЕ и к синхровходу анализатора, входы сброса триггеров объединены и подключены к входу сброса анализатора, отличающийся тем, что, с целью уменьшения аппаратных затрат, он содер45 жит второй сумматор по модулю два, входы которого подключены к соответствующим информационным входам анализатора, а выход второго сумматора по модулю два подключен к входам запуска по положительному и отрицательному перепадам напряжения

5Р одновибратора, выход которого соединен с четвертым входом элемента 2И-ИЛИ.
