Анализатор спектра случайных сигналов
Иллюстрации
Показать всеРеферат
Изобретение относится к области В1)1числительной техники и предназначено для определения оценки спектральной плотности мощности случайного сигнала . Анализатор содержит последовательно соединенные блок I согласования , выравнивающий фильтр 2, аттенюатор 3, токозадающий резистор 4 и п каналов анализа, каждый из которых имеет последовательно соединенные последовательный LC-фильтр 5,-преобразователь ток - напряжение 6, квадратор 7, интегратор 8 и индикатор 9, Цель изобретения состоит в повьшении точности без увеличения порядка LC- фильтров и достигается за счет введе кия резистора 4 и преобразователей ток - напряжение 6. 1 ил. Q S (Л
СОЮЗ СОВЕТСКИХ
СОЦИАЛИСТИЧЕСНИХ
РЕСПУБЛИК (sD4G06G752
ОПИСАНИЕ ИЗОБРЕТЕНИЯ /
К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ
Ч /fтр ьта . т, 4 и а» >
1 «,р
ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССР
ПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТКРЫТИЙ (21 ) 4084343/24-24 (22) 02,07.86 (46) 23.03,88. Бюл. ¹ 11 (71) Казанский авиационный институт им,А.Н.Туполева (72) А.Г.Баширова, С.Е.Колин и Я,С.Урецкий (53) 681.33 (088.8) (56) Мирский Г.Я. Радиоэлектронные измерения. -N.: Энергия, 1975.
Божко А.Е., Урецкий Я.С. Системы. формирования спектра случайных вибраций.-К.: Наукова думка, 1979 с.107, рис.47.
„„SU„„1383409 А 1 (54) АНАЛИЗАТОР СПЕКТРА СЛУЧАЙНЫХ
СИГНАЛОВ (57) Изобретение относится к области вычислительной техники и предназначено для определения оценки спектральной плотности мощности случайного сиг.— нала. Анализатор содержитпоследовательно соединенные блок 1 согласования, выравнивающий фильтр 2, аттекюатор 3, токозадающий резистор 4 и и каналов анализа, каждый из которых имеет последовательно соединенные последовательный LC-фильтр 5, преобразователь ток — напряжение 6, квадратор 7, интегратор 8 и индикатор 9.
Цель изобретения состоит в повышении а
tO точности без увеличения порядка ЬСфильтров и достигается ва счет введе- Щ ния резистора 4 и преобразователей . ток — напряжение 6, 1 ил.
1383409
ВНИИПК Заказ 1298/50 Тираж ?04
Подписное произв-полигр. пр-тие, г. Ужгород, ул. Проектная, 4
Изобретение относится к вычислительной технике и может быть использовано для исследования случайных сигналов со сложным энергетическим
5 спектром.
Цель изобретения - повышение точности за счет увеличения затухания за пределами полосы пропускания последовательных 1 С-фильтров, 10

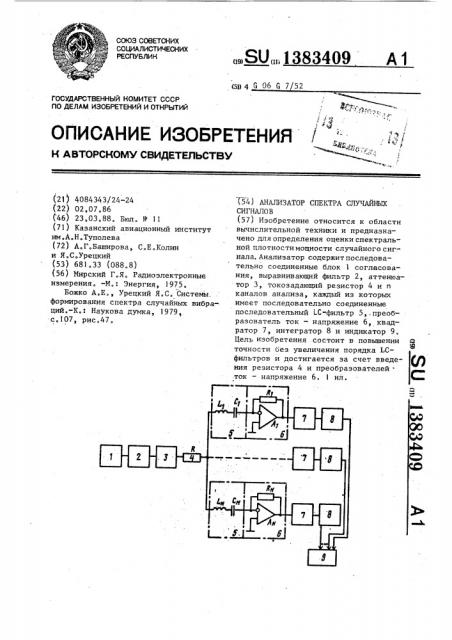

На чертеже изображена структурная схема анализатора спектра случайных сигналов, Анализатор содержит блок 1 согласования, выравниваюший фильтр 2, аттенюатор 3, -токозадающий резистор
4 и и каналов анализа, каждый из ко торых содержит последовательный
LC-фильтр 5, преобразователь 6 токнапряжение, квадратор 7, интегратор 2р
8 и индикатор 9.
Анализатор работает следующим образом, Случайный сигнал подается на вход блока 1 согласования, который согла- 25 сует входное сопротивление устройства с выходным сопротивлением датчика случайного сигнала, Выравнивающий фильтр 2 предназначен для выравнива- . ния выходных сигналов равнодобротных 30 полосовых фильтров. С помощью аттенюатора, 3 выбирается необходимый масштаб измеряемого спектра. Далее сигнал поступает на резистор 4, который вместе с последовательнымн L „C,фильтрами (п=1. ..,N) образует комплексный делитель напряжения. Напряжение на входе преобразователя 6 близ ко к нулю.
Поскольку последовательные L„C „фильтры имеют нулевое сопротивление на резонансной частоте ю„, то и значения коэффициента передачи комплексного делителя равны нулю, на этих частотах равно нулю и напРяжение О, 45 на выходе резистора 4. Значение сигнала U на выходах преобразователей
6 ток — напряжение можно найти, поделив напряжение на выходе резистора
4 на сопротивление последовательных
L Ñ„-фильтров 5 и полученный ток
50 умножить на линейный. коэффициент преобразования преобразователя ток— напряжение (равный R. ) .
На всех частотах „ напряжение U> равно нулю, как и 0 . Лишь на одной частоте, а именно на частоте последовательного резонанса соответствующего последовательного L„Cn-фильтра 5 нулевое напряжение U,, поделенное на нулевое сопротивление контура
L Ñ„, дает определенное не нулевое значение тока, а значит, и выходного напряжения U<.
Таким образом, коэффициент передачи с входа устройства на один из выходов преобразователя 6 ток — напряжение имеет максимум на частоте (d „ и нулевые значения на других частотах анализа. Это позволяет улучшить прямоугольность амплитудно-частотных характеристик LC-фильтров 5 без увеличения их порядка и уменьшить ошибку анализа.
Выходной сигнал преобразователя 6 возводится в квадрат квадратором 7, интегрируется интегратором 8 и индикатором 9 регистрируется сигнал, соответствующий оценке спектральной плотности. мощности.
Формула. изобретения
Анализатор спектра случайных сигналов, содержащий последовательно соединенные блок согласования, выравнивающий фильтр, аттенюатор и и каналов (где п 1,2,...,М, натуральное целое число) анализа, каждый из которых содержит последовательный
LC- фильтр и последовательно соединенные квадратор, ийтегратор и индикатор, отличающийся тем, что, с целью повышения точности, в него введены токозадающии резистор, а в каждый канал анализа введенпреобраэователь ток — напряжение, выход аттенюатора соединен с первым выводом токозадающего резистора, второй вывод которого соединен с входами и последовательных LC"фильтров, выход каждого последовательного
LC-фильтра через соответствующий преобразователь ток — напряжение соединен с входом квадратора своего канала.
