Способ полимеризации полиэфируретановых эластомеров

Способ полимеризации полиэфируретановых эластомеров

Иллюстрации

Показать все

Реферат

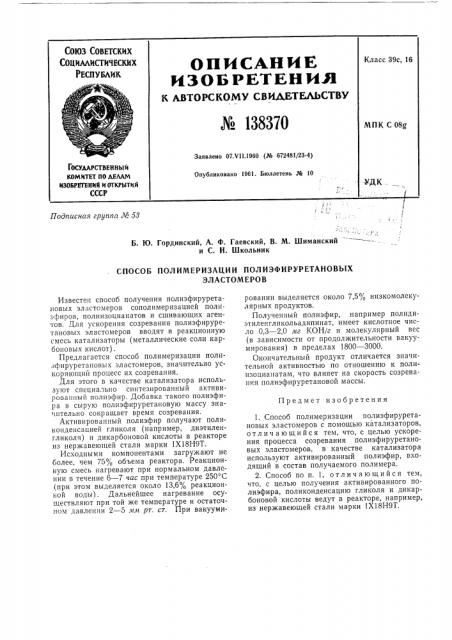

СОЮЗ СОВЕТСКИХ

СО1 АА СТ 1ЕСК Х

РЕСПЮЛИК описл,ник изоыкткн ия

K АВТОРСКОМУ СВИДЕТЕЛЬСТВУ № 138370

Класс 39с, 16

МПК С 08g

Заявлено 07.V11.1960 (№ 672481/23-4) ГОСУДАРСТВЕН НЫИ

КОМИТЕТ ПО ДЕЛАМ

ИЗОБРЕТЕНИЯ И 6ГКРЫТИЙ ссср

Опубликовано 1961. Бюллетень № 10

-УДК .

Подписная группа № Я (Б. Ю. Гординский, А. Ф. Гаевский, В. М. Шиманский и С. И. Школьник

СПОСОБ ПОЛ ИМЕРИЗАЦИ И ПОЛ ИЭФИРУРЕТАНОВЫХ

ЭЛАСТОМЕРОВ

Предмет изобретения

Известен способ получения полиэфируретановых эластомеров сополимеризацией поли:-",ôèðîâ, полиизоцианатов и сшивающих агентов. Для ускорения созревания полиэфируретановых эластомеров вводят в реакционную смесь катализаторы (металлические соли карбоповых кислот).

Предлагается способ полимеризации полиэфируретановых эластомеров, значительно ускоряющий процесс их созревания.

Для этого в качестве катализатора используют специально синтезированный активированный полиэфир. Добавка такого полиэфира в сырую полиэфируретановую массу значительно сокращает время созревания.

Активированный полиэфир получают поликонденсацией гликоля (например, диэтиленгликоля) и дикарбоновой кислоты в реакторе из нержавеющей стали марки 1Х18Н9Т.

Исходными компонентами загружают не более, чем 75 / объема реактора. Реакционную смесь нагревают при нормальном давлении в течение 6 — 7 час при температуре 250 С (при этом выделяется около 13,6% реакционной воды) . Дальнейшее нагревание осуществляют при той же температуре и остаточном давлении 2 — 5 мм рт. ст. При вакуумнровании выделяется около 7,5% низкомолекулярных продуктов.

Полученный полиэфир, например полидиэтилепгликольадипинат, имеет кислотное число 0,3 — 2,0 мг КОН/г и молекулярный вес (в зависимости от продолжительности вакуумирования) в пределах 1800 †30.

Окончательный продукт отличается значительной активностью по отношению к полипзоцианатам, что влияет на скорость созревания полиэфируретановой массы.

1. Способ полимеризации полиэфируретановых эластомеров с помощью катализаторов, отличающийся тем, что, с целью ускорения процесса созревания полиэфируретановых эластомеров, в качестве катализатора используют активированный полиэфир, входящий в состав получаемого полимера.

2. Способ по п. 1, отл и ч а ющи и ся тем, что, с целью получения активированного полиэфира, поликонденсацию гликоля и дикарбоновой кислоты ведут в реакторе, например, из нержавеющей стали марки 1Х18Н9Т.
