Емкостный датчик к влагомеру

Емкостный датчик к влагомеру

Иллюстрации

Показать все

Реферат



Класс 42i, 19а4

421 9а!

Дь ) ЯД9Я

ССсО

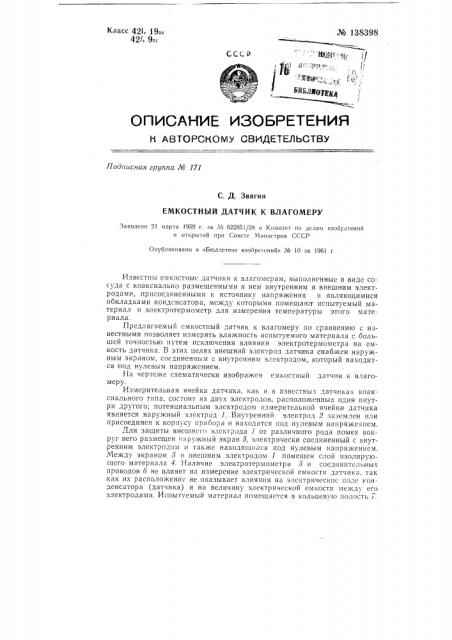

ОПИСАНИЕ ИЗОЬ!КтКНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Подписная группа М 171

С. Д. Звягин

ЕМКОСТНЫЙ ДАТЧИК К ВЛАГОМЕРУ

Заявлено 21 марта !959 г. за М 622851/28 в Комитет по делам изобретений и открытий при Совете Министров СССР

Опубликовано в «Бюллетене изобретений» М 10 за 1961 r.

Известны емкостныс датчики к влагомсрам, выполненные в виде сосуда с коаксиально размещенными в нем внутренним и внешним электродами, присоединенными к источнику напряжения и являющимися обкладками конденсатора, между которыми помещают испытуемый материал и электротермо vtcTp для измерения температуры этого материала.

Предлагаемый смкостный датчик к влагомеру по сравнению с известными позволяет измерять влажность испытуемого материала с оольшей точностью путем исключения влияния электротермометра на емкость датчика. В этих целях внешний электрод датчи ка снабжен наружным экраном, соединенным с внутренним электродом, который находится а!од нулевым напряжением.

На чертеже схематически изображен емкостный датчик к влагомеру.

Измерительная ячейка датчика, как и в известных датчиках коаксиального типа, состоит из двух электродов, расположенных один внутри другого; потенциальным электродом измерительной ячейки датчика является наружный электрод 1..Внутренний электрод 2 заземлен или присоединен к корпусу прибора и находится под нулевым напряже.!ием.

Для защиты внешнего электрода 1 от различного рода помех вокруг него размещен наружный экран 8, электрически соединенный с внутренним электро ом If также находящиЙся под нулевым напряжением.

Между экраном 8 и внешним электродом 1 помещен слой изолирующего материала 4. Наличие электротермометра 5 и соединительных проводов 6 не влияет на измерение электрической емкости датчика. так как их расположение не оказывает влияния на электрическое поле конденсатора (датчика) и на величину электрической емкости межд1 его электродами. Испытуемый материал помещается в кольцевую полость 7.
