№ 138429

Класс 47с, 4

СССР

pr:г;-i ч,-- . и

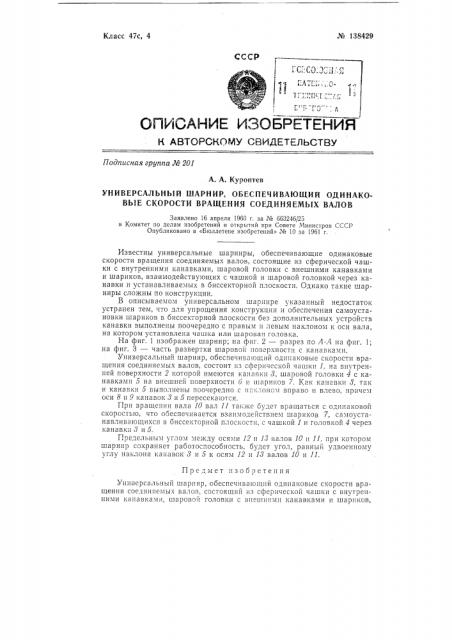

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Подписная группа № 201

А. А. Куроптев

УНИВЕРСАЛЬНЫЙ ШАРНИР, ОБЕСПЕЧИВАЮЩИЙ ОДИНАКОВЫЕ СКОРОСТИ ВРАЩЕНИЯ СОЕДИНЯЕМЬ!Х ВАЛОВ

Заявлено 16 апреля 1960 г. за № 663246/26 в Комитет по делам изобретений и открытий при Совете Министров СССР

Опубликовано в «Бюллетене изобретений» № 10 за 1961 г.

Известны универсальные шарниры, обеспечивающие одинаковые скорости вращения соединяемых валов, состоящие из сферической чашки с внутренними канавками, шаровой головки с внешними канавками и шариков, взаимодействующих с чашкой и шаровой головкой через канавки и устанавливаемых в биссекторной плоскости. Однако такие шарниры сложны по конструкции.

В описываемом универсальном шарнире указанный недостаток устранен тем, что для упрощения конструкции и обеспечения самоустановки шариков в биссекторной плоскости без дополнительных устройств канавки выполнены поочередно с правым и левым наклоном к оси вала, на котором установлена чашка или шаровая головка.

На фиг. 1 изображен шарнир; на фиг. 2 — разрез по Л-А на фнг. 1; на фиг. 3 — часть развертки шаровой поверхности с канавками.

Универсальный шарнир, обеспечивающий одинаковые скорости вращения соединяемых валов, состоит нз сферической чашки 1, на внутренней поверхности 2 которой имеются канавки 8, шаровой головки 4 с канавками 5 на внешней поверхности 6 и шариков 7. Как канавки 8, так и канавки 5 выполнены поочередно с н .клоном вправо н влево, причем оси 8 и 9 канавок 8 и 5 пересекаются.

При вращении вала 10 вал 11 также будет вращаться с одинаковой скоростью, что ооеспечивается взаимодействием шариков 7, самоустанавлива1ощихся в биссекторной плоскости, с чашкой 1 и головкой 4 через канавки 8 и 5.

Предельным углом»e:êäó осями 12 и 18 валов 10 и 11, при котором шарнир сохраняет работоспособность, будет угол, равный удвоенному углу наклона канавок 8 и 5 к осям 12 и 18 валов 10 и П.

Предмет изобретения

Универсальный шарнир, обеспечивающий одинаковые скорости вращения соединяемых валов, состоящий из сферической чашки с внутренними канавками, шаровой головки с внешними канавками и шариков,
