Устройство для нанесения линий пересечения шара с цилиндром

Устройство для нанесения линий пересечения шара с цилиндром

Иллюстрации

Показать все

Реферат



Изобретение относится к разметочным устройствам. Цель изобретения - повышение точности разметки. Устройство для нанесения линий пересечения шара 1 с цилиндром содержит основание 3, установленную на нем несущую ферму с направляющей Втулкой 7, соосной с цилиндром. Во втулке 7 размещен стержень 8 с разметчиком 9 с наконечниками 10, каждый из которых представляет собой трехгранную пирамиду, одна из граней которой эквидистантна цилиндрической поверхности цилиндра. При вращении разметчика 9 вокруг оси и перемещении поступательно вдоль оси наносится риска на одну из сторон шара 1 верщиной наконечника 10. В верхних точках линия пересечения наносится боковыми кромками наконечников 10. 3 ил.

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК дц 4 В 25 Н 7 00

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К А BTOPCHOMY СВИДЕТЕЛЬСТВУ

Линия пересечения

Фиг. 1

ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССР

ПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТКРЫТИЙ (21) 3930590/25-28 (22) 19.07.85 (46) 30.03.88. Бюл. № 12 (72) В. Н. Матвеев и Б. Л. Чуркин (53) 621.751 (088.8) (56) Авторское свидетельство СССР № 446409, кл. В 25 Н 7/02, 1972.

Мирошниченко Б. Я. Современный инструмент и приспособления разметчиков-машиностроителей. — Л., 1972, с. 44, рис. 42. (54) УСТРОЙСТВО ДЛЯ НАНЕСЕНИЯ

ЛИНИЙ ПЕРЕСЕЧЕНИЯ ШАРА С ЦИЛИНДРОМ (57) Изобретение относится к разметочным устройствам. Цель изобретения — повыше„„SU„„1384371 А1 ние точности разметки. Устройство для нанесения линий пересечения шара 1 с цилиндром содержит основание 3, установленную на нем несущую ферму с направляющей втулкой 7, соосной с цилиндром. Во втулке 7 размещен стержень 8 с разметчиком 9 с наконечниками 10, каждый из которых представляет собой трехгранную пирамиду, одна из граней которой эквидистантна цилиндрической поверхности цилиндра. При вращении разметчика 9 вокруг оси и перемещении поступательно вдоль оси наносится риска на одну из сторон шара 1 вершиной наконечника 10. В верхних точках линия пересечения наносится боковыми кромками наконечников 10. 3 ил.

1384371

Формула изобретения

10

Составитель Н. Кузнецова

Редактор М. Товтин Техред И. Верес Корректор А. Зимокосов

Заказ 1 106 I8 Тираж 908 Подписное

ВНИИПИ Государственного комитета СССР по делам изобретений и открытий

113035, Москва, )К вЂ” 35, Раушская наб., д. 4/5

Производственно-полиграфическое предприятие, г. Ужгород, ул. Проектная, 4

Изобретение относится к разметочным устройствам и может быть использовано в различных отраслях народного хозяйства.

Цель изобретения — повышение точности разметки за счет исключения ручной подстройки положения острия разметчика при нанесении непрерывной разметочной линии.

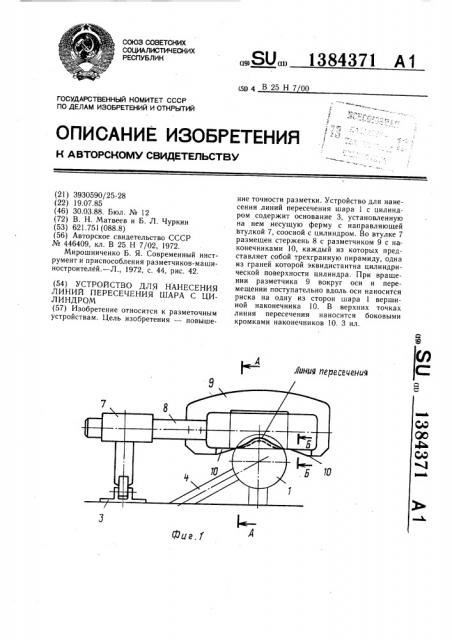

На фиг. 1 изображено устройство, общий вид; на фиг. 2 — разрез А — А на фиг. 1; на фиг. 3 — разрез Б — Б на фиг. 1.

Устройство для нанесения линий пересечения шара 1 с цилиндром 2 содержит основание 3 изделия 4, жестко соединенного с шаром 1, установленную на основании 3 посредством узла 5 фиксации несущую ферму 6 с направляющей втулкой 7, соосной цилиндру 2, в которой,с возможностью вращения и перемещения по ее оси установлен стержень 8 с жестко связанным с ним разметчиком 9 с наконечниками 10, каждый из которых представляет собой трехгранную пирамиду, одна из граней которой эквидистантна цилиндрической поверхности цилиндра 2.

Устройство работает следующим образом.

На основании 3 изделия 4 сварной объемной конструкции с шарами 1, расположенными в недоступных местах для станочной обработки и имеющими после сварки смещение от номинального положения, например, до 6 мм в любую сторону, фиксируется устройство узлом 5 с несущей фермой 6 и втулкой 7. Во втулку 7 устанавливается разметчик 9 стержнем 8, после чего, вращая разметчик 9 вокруг оси и перемещая его поступательно вдоль оси, наносится риска на одной из сторон шара 1 вершиной наконечника 10. Таким же образом риска наносится на другой стороне шара 1.

В верхних точках линия пересечения наносится боковыми кромками наконечников 10.

После нанесения линии пересечения устройство снимается и известными способами удаляется металл с шара 1 под втулку 2. Таким образом втулка 2 устанавливается на шар 1 точно по заданным размерам.

Применение устройства обеспечивает точ15 ное нанесение линий пересечения шара с цилиндром, находящихся в пространстве в любом положении относительно базовых узлов изделия.

Устройство для нанесения линий пересечения шара с цилиндром, содержащее основание, установленную на нем несущую ферму с направляющей втулкой и разме25 щенный в последней разметчик с наконечниками, отличающееся тем, что, с целью повышения точности разметки, направляющая втулка установлена соосно цилиндру, а каждый наконечник представляет собой трехгранную пирамиду, одна из граней которой

30 эквидистантна цилиндрической поверхности цилиндра.
