Контактный провод для роликового токоприемника

Контактный провод для роликового токоприемника

Иллюстрации

Показать все

Реферат



Изобретение относится к устройствам электроснабжения электровозной откатки в подземных горных вьфаботках, преимущественно при роликовом токосъеме Цель изобретения - увеличение срока службы контактных проводов . В контактном проводе защитное покрытие 1 иа рабочей поверхности выполнено в виде слоя клея высокой электропроводности, возобновляемого по мере изнапшванияо 1 ил

СОЮЗ СОВЕТСНИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК

А1 (19) (11) (51)4 В 60 М 1 13

ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССР

ПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТНРЫТИЙ

Ж ф Я(т,„

OllHCAHHE ИЗОБРЕТЕНИЙ" „:"

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (21) 4082544/27-11 (22) 20,05.86 (46) 30.03.88. Бюл. У 12 (75) А.И.Лесников (53) 621,336 ° 22 (088.8) (56) Купцов Ю.Е. Увеличение срока службы контактного провода. М., 1972, с, 31-32 ° (54) КОНТАКТНЫЙ ПРОВОД ДЛЯ РОЛИКОВОГО TOKOIIPHEMHHKA (57) Изобретение относится к устройствам электроснабжения электровозной откатки в подземных горных выработках, преимущественно при роликовом токосъеме. Цель изобретения — увеличение срока службы контактных проводов ° В контактном проводе защитное покрытие 1 на рабочей поверхности выполнено. в виде слоя клея высокой электропроводности, возобновляемого по мере изнашивания. 1 ил, 1384435

Составитель Ю,Щерба

Редактор М.Петрова Техред Л.Олийнык Корректор МЛароши

Заказ 1111/11 Тираж 569 Подписное

ВНИИПИ Государственного комитета СССР по делам изобретений и открытий

113035, Москва, Ж-35, Раушская наб., д.4/5

Производственно-полиграфическое предприятие, г.Ужгород, ул.Проектная,4

Изобретение относится к устройствам электроснабжения электровозной откатки в подземных горных выработках, преимущественно при роликовом токосъеме.

Цель изобретения " увеличение срока службы контактных проводов.

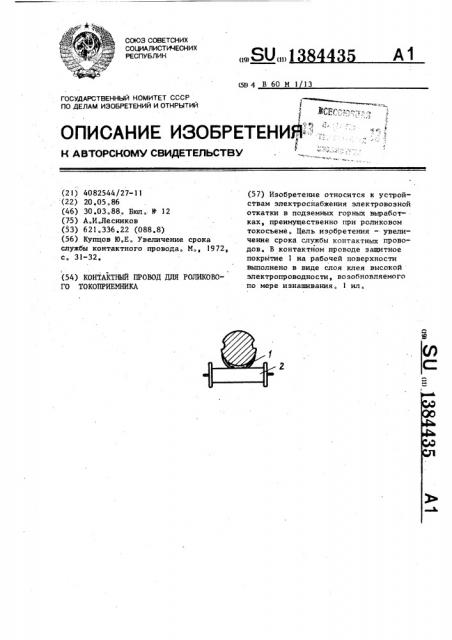

На чертеже представлен контактный провод и токоприемник с роликовым контактом, общий вид.

Устройство включает s себя контактный провод с защитным покрытием

1 на рабочей поверхности, выполненным в виде слоя электропроводного клея, По защитному покрытию 1 катится роликовая головка 2 токоприемника транспортного средства.

Устройство работает следующим образом.

На неизношенный контактный провод наносится слой клея 1 высокой электродроводности, обладающий высокой адгезионной способностью, По ме5 ре изнашивания слоя электропроводно го клея наносится новый слой и таким образом удается практически полностью предотвратить износ медных контактных проводов.

Формула изобретения

Контактный провод для роликового токоприемника, содержащий защитное покрытие на рабочей поверхности, о тл и ч а ю шийся тем, что, с целью увеличения срока службы, покрытие рабочей поверхности выполнено в виде слоя электропроводного клея.
