Реферат



Изобретение относится к консервному производству. Цель изобретениярасширение технологических возможностей путем обеспечения ориентирования цельноштампованных и сборных банок различной конфигурации. Над подающим конвейером 1 установлены отсекатель 2 и ориентирующий узел. Последний выполнен из подвижного по вертикали считывающего механизма в виде пневмоструйнрго датчика (Д) 3 и исполнительного органа в виде поворотной пластины (П) 4. При этом Д 3 имеет сопла (С)питания 8, промежуточное С 10, выходное С 11 и камеру 9. Через соединенный с С IО пневмораспределитель 5 и мембранный привод 6 Д 3 связан с П 4. Привод 6 включает размещенную в корпусе мембрану и подпружиненный шток, соединенный с П 4. За последней установлен механизм для переворачивания неправильно сориентированных банок в виде винтового лотка 7. При поступлении банки крышкой вниз С 11 струйного Д 3 плотно прилегает к ее поверхности. Воздух из С 11 поступает через С 10 в пневмораспределитель 5. Поршень последнего перемещается и подает сжатый воздух в привод 6, поворачивающий П 4. При этом банка отклоняется в лоток 7, где переворачивается на 180 . 2 ил. (Л со эо j ;о сд

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК

5 Af (!9) (11) (5D 4 6 С

Г

1 (ОПИСАНИЕ ИЗОБРЕТЕНИЯ:

К ABTOPCHGMV СВИДЕТЕЛЬСТВУ

ГОСУДАР(ТНЕННЫЙ КОМИТЕТ СССР

ПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТКРЫТИЙ (21) 4113033/27-03 (22) 12. 06. 86 (46) 30.03.88. Бюл. ¹ 12 (71) Опытное производственно-техническое объединение "Техрыбпром" (72) В.В.Якубович (53) 621.867(088.8) (56) Авторское свидетельство СССР № 274641, кл. В 65 С 47/24, 1968.

Авторское свидетельство СССР № 621629, кл. В 65 С 47/24, 1977. (54) УСТРОЙСТВО ДЛЯ ОРИЕНТИРОВАНИЯ

ПО МАРКИРОВКЕ НАПОЛНЕННЫХ КОНСЕРВНЫХ

БАНОК (57) Изобретение относится к консервному производству. Цель изобретения— расширение технологических возможнос.тей путем обеспечения ориентирования цельноштампованных и сборных банок различной конфигурации. Над подающим конвейером 1 установлены отсекатель

2 и ориентирующий узел. Последний выполнен из подвижного по вертикали считывающего механизма в виде пневмоструйнрго датчика (Д) 3 и исполнительного органа в виде поворотной пластины (П) 4. При этом Д 3 имеет сопла (С)питания 8, промежуточное

С 10, выходное С 11 и камеру 9. Через соединенный с С 10 пневмораспределитель 5 и мембранный привод 6 Д

3 связан с П 4, Привод 6 включает размещенную в корпусе мембрану и подпружиненный шток, соединенный с П 4.

За последней установлен механизм для переворачивания неправильно сориентированных банок в виде винтового лотка 7. При поступлении банки крышкой вниз С 11 струйного Д 3 плотно прилегает к ее поверхности. Воздух из

С ll поступает через С 10 в пневмораспределитель 5. Поршень последнего перемещается и подает сжатый воздух в привод 6, поворачивающий П 4.

При этом банка отклоняется в лоток о

7, где переворачивается на 180

2 ил.

1384495

Изобретение относится к консервному производству, в частности к .определению положения консервных банок в процессе ориентации, и может быть использовано на консервных заводах в линиях приведения консервов в товарное состояние.

Целью изобретения является расширение технологических возможностей t0 путем обеспечения ориентирования цельноштампованных и сборных банок различной конфигурации.

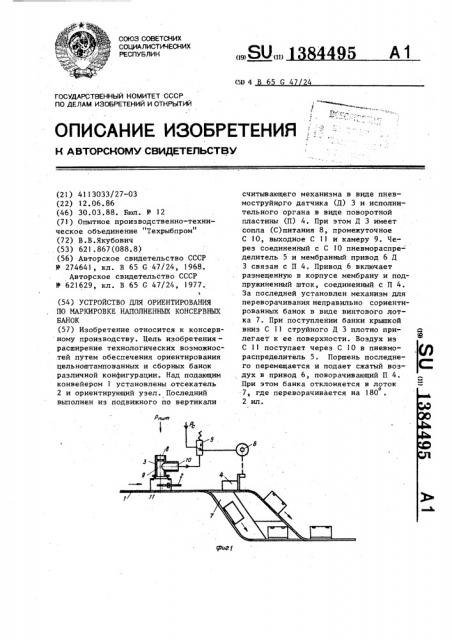

На фиг.1 схематически изображено предлагаемое устройство; на фиг.2 — 15 то же, вид сверху.

Устройство для ориентирования по маркировке наполненных консервных ,банок содержит подающий конвейер 1, расположенные над конвейером отсекатель 2 и ориентирующий узел, выполненный в виде связанных между собой подвижного по вертикали считывающего механизма и исполнительного органа, первый из которых выполнен в виде 25 пневмоструйного датчика 3, а второй— в виде поворотной пластины 4.

Датчик 3 и поворотная пластина 4 связаны между собой через пневмораспределитель 5 и мембранный привод 6. 30

За поворотной пластиной установлен механизм для переворачивания неправильно сориентированных банок, выполненный в виде винтового лотка 7.

Пневмоструйный датчик 3 смонтиро- 35 ван над конвейером 1 с возможностью возвратно-поступательного перемещения по вертикали и имеет: сопло питания 8, камеру 9, промежуточное сопло

10 и Выходное сопло 11, Пневмораспре 40 делитель 5 обеспечивает подачу сжато- го воздуха от пневмоструйного датчика 3 в мембранный привод 6 и, включает золотник со штоком и поршневой механизм. Мембранный привод 6 (обозначен условно) включает размещенную в корпусе мембрану из прорезиненной ткани и подпружиненный шток, соединенный с поворотной пластиной 4. Винтовой лоток 7 служит для переворачивания банок, расположенных крьппкой вниз.

Устройство работает следующим образом.

Банки подаются по конвейеРу 1.

Дойдя до места определения положения, банка останавливается отсекателем 2.

В это.время на торцовую поверхность банки опускается пневмоструйный датчик 3. Если банка расположена крышкой вверх, на которой выбита маркировка, воздух, подаваемый через сопло питания 8 датчика 3, выходит через зазор между. фланцем его выходного сопла 11 и поверхностью крышки с цифрами маркировки. При движении датчика 3 вверх банка продолжает движение по конвейеру 1, например к этикетировочной машине. Если банка расположена крышкой вниз, фланец выходного сопла 11 пневмоструйного датчика 3 плотно прилегает к поверхности банки, а воздух, подаваемый через сопло питания 8, направляется в промежуточное сопло 10, соединенное с пневмораспределителем 5. Под действием давления сжатого воздуха в цепи управления поршень пневмораспределителя 5 перемещается, воздействует на толкатель с золотником, и сжатый воздух из сети F поступает в мембранный привод Ь. Под действием давления воздуха мембрана из прорезиненной ткани прогибается, сжимает пружину и перемещает шток, соединенный с поворотной пластиной 4. Последняя, поворачиваясь, перекрывает банке дальнейший путь по конвейеру 1. Банка отклоняется, поступает в винтовой лоток 7 и, пройдя через него под действием силы тяжести, меняет свою ориентацию на 180 . После этого оба потока банок соединяются и одинаково сориентированные они по конвейеру поступают на дальнейшую операцию.

Формула изобретения

Устройство для ориентирования по маркировке наполненных консервных банок, включающее подающий конвейер, расположенные над ним отсекатель и ориентирующий узел, последний из которых выполнен в виде связанных между собой подвижного по вертикали считывающего механизма и исполнительного органа, и механизм для переворачивания неправильно сориентированных банок, о т л и ч а ю щ е е с я тем, что, с целью расширения технологических возможностей путем обеспечения ориентирования цельноштампованных и сборных банок различной конфигурации, считывающий механизм выполнен в виде пневмоструйного датчика с выходным и промежуточным соплами, а исполнительный орган — в виде поворотной пластины, установленной на подающем конве1384495

Составитель Б.Толчанов

Техред Л.Сердюкова Корректор Г.Решетник

Редактор М.Келемеш

Тираж 787 Подписное

ВНИИПИ Государственного комитета СССР по делам изобретений и открытий

113035, Москва, Ж-35, Раушская наб., д. 4/5

Заказ 1372/14

Производственно-полиграфическое предприятие, r. Ужгород, ул. Проектная, 4 йере перед механизмом для переворачивания неправильно сориентированных банок, при этом связь считывающего механизма и исполнительного органа выполнена в виде соединенного с промежуточным соплом пневмораспределителя и пневматически связанного с ним мембранного привода с подпружиненным штоком, соединенным с поворотной пластиной.
