Установка для извлечения геотермальной энергии или минеральных ресурсов из придонных участков гидросферы

Установка для извлечения геотермальной энергии или минеральных ресурсов из придонных участков гидросферы

Иллюстрации

Показать все

Реферат



Изобретение относится к горному делу и повьппает эффективность получения геотермальной энергии за счет снижения потерь тепла. Установка для извлечения геотермальной энергии илиминеральных ресурсов из придонных участков гидросферы включает опорное кольцо 1 с пустотелым объемом 2, направляющим конусом 3 и упругим основанием 6 с армированными упорами 7. Направляющий конус 3 установлен в верхней части опорного кольца и соединен с трубопроводом 5 для подъема энергоносителя. Установку погружают к месту отбора теплоносителя или рассола с предварительным заполнением объема 2 опорного кольца 1 водой по шлангу 8. С места разгрузки теплоноситель или рассол поступает направляющий конус 3 и далее через патрубок 4 и отводной трубопровод 5 - в сборный резервуар 19. 3 ил. с S (Л

СОЮЗ СОВЕТСНИХ

СОЦИАЛИСТИЧЕСНИХ

РЕСПУБЛИН

1 А1 (19) (11) (51)4 Е 21 В 43/22

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССР

IlO ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТНРЫТИЙ

К АВТОРСКОМ,Ф СВИДЕТЕЛЬСТВУ (2 1) 41 16050/22-03 (22) 30.06.86 (46) 30.03.88. Бюл. У 12 (7 1) Ленинградский горный институт им. Г.В.Плеханова (72) А.А.Шебеста, В.Б.Соловьев и С.И.Сташкевич (53) 622.234 ° 5 (088.8) (56) Мангушев К.И. Проблемы развития геоэнергетики мира. M. Наука, 1984, с. 115, рис. 13.

Вершинский Н.В. Энергия Океана.

М.: Наука, 1986, с. 128-132. (54) УСТАНОВКА ДЛЯ ИЗВЛЕЧЕНИЯ ГЕОТЕРМАЛЬНОЙ ЭНЕРГИИ ИЛИ МИНЕРАЛЬНЫХ

РЕСУРСОВ ИЗ ПРИДОННЫХ УЧАСТКОВ ГИДРОСФЕРЫ (57) Изобретение относится к горному делу и повышает эффективность получения геотермальной энергии за счет снижения потерь тепла. Установка для извлечения геотермальной энергии илиминеральных ресурсов из придонных участков гидросферы включает опорное кольцо 1 с пустотелым объемом 2, направляющим конусом 3 и упругим основанием 6 с армированными упорами 7.

Направляющий конус 3 установлен в верхней части опорного кольца и соединен с трубопроводом 5 для подъема энергоносителя. Установку погружают к месту отбора теплоносителя или рассола с предварительным заполнением объема 2 опорного кольца 1 водой по шлангу 8. С места разгрузки теплоно- а

Ю ситель или рассол поступает „в направляющий конус 3 и далее через патрубок 4 и отводной трубопровод 5 — в сборный резервуар 19. 3 ил.

1384731

Изобретение относится к горному делу, преимущественно к геотехнологическим средствам для извлечения геотермальной энергии и минеральных ресурсов из придонных поверхностей гидросферы, и может быть использовано как для теплотехнических целей, так и для извлечения редких и рассеянных элементов из геотермальных растворов, выходящих на придонную поверхность гидросферы из недр Земли.

Целью изобретения является повышение эффективности получения геотермальной энергии за счет снижения потерь тепла.

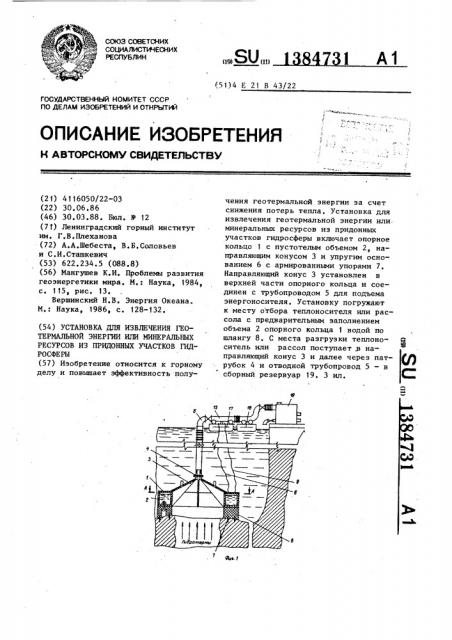

На фиг. 1 показана установка,продольный разрез; на фиг. 2 — то же, в плане; на фиг. 3 — разрез А-А на .фиг. 1. 20

Установка включает опорное кольцо 1 с пустотелым объемом 2, заполняемым водой, направляющим конусом

3, прикрепленным к верхней части кольца 1 и снабженным патрубком 4, 25 . к которому присоединен отводной трубопровод 5, упругим основанием 6, выполненным из термостойкой резины с армированными упорами 7 конусообразной формы, гибкими шлангами 8 и 9, 30 насосную станцию 10, состоящую из насоса 11, привода 12 и систем трубопроводов 13, 14 и 15, компрессорную станцию 16, плавсредства 17 и 18, сборный резервуар 19.

Установка работает следующим образом.

II

После обнаружения подводными аппаратами мест разгрузки гидротерм в придонной поверхности гидросферы Осу 40 ществляется погружение установки непосредственно к месту отбора. теплоносителя или рассолов с предварительным заполнением водой объемов 2 опорного кольца 1 по гибкому шлангу 8, от насосной станции 10 с помощью насоса 11, снабженного приводом 12.При необходимости подъема установки и нахождения ее на плаву подачей сжатого воздуха по шлангу 9 от компрессорной станции 16 в объем 2 осуществляют 50 вытеснение воды, как балласта. В результате установка поднимается на поверхность гидросферы. Опущенное на придонную поверхность опорное кольцо

1, снабженное упругим оснбванием 6, примыкая к рельефу придонной поверх-., ности, обеспечивает герметизацию стыка. Упоры 7, размещенные в упругом основании 6, врезаясь в грунт,обеспечивают устойчивость установки, а также исключают воэможность ее горизонтальных перемещений подводными течениями. С места разгрузки теплоноситель или рассол самопроизвольно поступает в направляющий конус 3, к патрубку 4 которого присоединен отводной трубопровод 5, по которому поток поступает в сборный резервуар

19, из которого далее направляется на теплотехническое или технологическое использование. При использовании насосной станции 10 для интенсификации процесса извлечения геотермальных растворов запорный вентиль, размещенный в начале трубопровода 13, закрывается, с тем чтобы поток направить к насосу 11 по трубопроводу 14, а вентиль, размещенный на трубопроводе 15, открывается, чтобы поток снова направить по трубопроводу 13 в сборный резервуар 19.

Отводный трубопровод 5, система трубопроводов 13, 14 и 15 а также сборный резервуар 19 имеют гидротеплоизоляцию. Трубопроводы 5 и 13 соединены шарнирами. Насосная станция 10 и компрессорная станция 16 размещены соответственно на плавсредствах 17 и 18.

Формула изобретения

Установка для извлечения геотермальной энергии или минеральных ресурсов из. придонных участков гидросферы, состоящая из насосных станций, трубопроводов для подъема и транспортировки энергоносителя и плавсредств, о т,л и ч а,ю щ а я— с я тем, что, с целью повышения эффективности получения геотермальной энергии за счет снижения потерь тепла, установка снабжена опорным кольцом, внутренний объем которого заполнен водой, упругим основанием с армированными упорами и направляющим конусом, при этом упругое основание прикреплено к нижней торцовой поверхности опорного кольца, а направляющий конус установлен в верхней части опорного кольца и соединен с трубопроводом для подъема энергоносителя.

1384731

НОСУI77РЛЬ

Рассол

Составитель M,Ïîäîëÿêo

Редактор И.Рыбченко Техред Л.Сердюкова Корректор Л.Патай

Заказ 1387/26 Тираж 531 Подписное

ВНИИПИ Государствейного комитета СССР по делам изобретений и открытий

113035, Москва, Ж-35, Раушская наб., д. 4/5

Производственно-полиграфическое предприятие, r. Ужгород, ул. Проектная, 4
