Двухступенчатый лабиринтный насос

Двухступенчатый лабиринтный насос

Иллюстрации

Показать все

Реферат



Изобретение позволяет уменьшить осевые габариты насоса и снизить нагрузки от осевых сил о В корпусе 1 на опорах 4 и 5 с возможностью осевого перемещения установлен ротор 6 с лабиринтными винтовыми ступенями 7 и 8,, В роторе выполнены приводные межступенчатые каналы 9, имеющие осевые и радиальные участки 10 и 11„ Опоры 4 и 5 вьтолнены в виде сочлененных друг с другом осевых и радиальных гидродинамических подшипников 12и 13, полости 14 и 15 которых сообщены с полостями 2 и 3 всасывания и нагнетания. Диаметры подшипников 13меньше диаметров соответствующих ступеней 7,8. Использование в качестве регулирующего элемента осевых подшипников позволяет сократить осевые габариты за счет уменьшения необходимого перемещения ротора, I з,п„ ф-лы, 1 ил о с S (Л

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИН (1) 4 F 04 0 3/02

ГОСУДАРСТВЕННЫЙ НОМИТЕТ СССР

ПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТКРЫТИЙ

4 =-.г

1 163

К A BTOPCHOMY СВИДЕТЕЛЬСТВУ j

8 13

10 13 1Ó ц 8 (1) 4135982/25-06 (22) 20, 10,86 (46) 30,03.88. Бюл. У 12 (») Институт ядерной энергетики

АН БССР (72) А.В.Яхницкий (53) 621 ° 671 (088.8) (56) Авторское свидетельство СССР

Ф 601457, кл. F 04 D 3/02, 1976. (54) ДВУХСТУПЕНЧАТЫЙ ЛАБИРИНТНЫЙ

НАСОС (57) Изобретение позволяет уменьшить осевые габариты насоса и снизить нагрузки от осевых сил. В корпусе 1 на опорах 4 и 5 с возможностью осевого перемещения установлен ротор 6

„„SU„„1384829 А 1 с лабиринтными винтовыми ступенями

7 и 8. В роторе выполнены приводные межступенчатые каналы 9, имеющие осевые и радиальные участки 10 и 11.

Опоры 4 и 5 выполнены в виде сочлененных друг с другом осевых и радиальных гидродинамических подшипников

12 и 13, полости 14 и 15 которых сообщены с полостями 2 и 3 всасывания и нагнетания. Диаметры подшипников

13 меньше диаметров соответствующих ступеней 7,8 ° Использование в качестве регулирующего элемента осевых подшипников позволяет сократить осевые габариты за счет уменьшения необходимого перемещения ротора. 1 з.п. ф-лы, 1 ил.

1 384829

ВНИИПИ Заказ 1393/31 Тираж 574

Подписное

Произв.-полигр. пр-тие, г. Ужгород, ул. Проектная, 4

Изобретение относится к насосостроению и может найти применение в химической, нефтяной и других отраслях промышленности.

Целью изобретения является уменьшение осевых габаритов и снижение нагрузок от осевых сил.

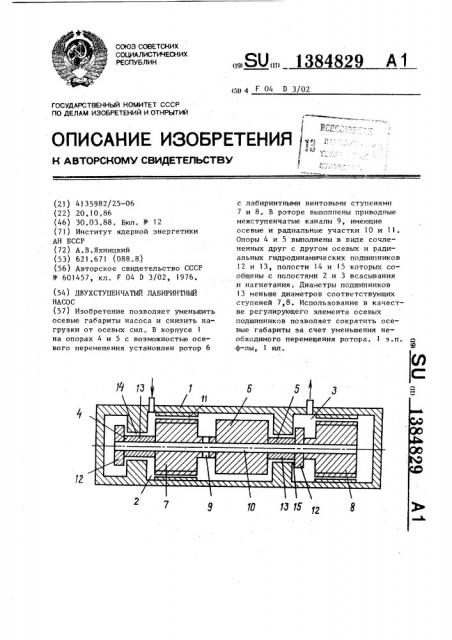

На чертеже схематично представлен насос, продольный разрез. 1О

Двухступенчатый лабиринтный насос содержит корпус 1 с полостями 2 и 3 всасывания и нагнетания и установлен= ный в нем на опорах 4 и 5 с возможностью осевого перемещения ротор 6 с лабиринтными винтовыми ступенями

7 и 8 и переводные межступенные каналы 9 выполнены с осевыми и радиальными участками 10 и 11 и размещены в роторе 6, а опоры 4 и 5 выполнены в 2О виде сочлененных друг с другом осевых и радиальных гидродинамических, подшипников 12 и 13, полости 14 и

l5 которых сообщены с полостями 2 и т

3 всасывания и нагнетания. Диа- 25 метры осевых подшипников ТЗ меньше диаметров соответствующих лабиринтных винтовых ступеней 7 и 8.

Насос работает следующим образом.

Жидкость поступает во всасывающую 30 полость 2, откуда винтовой ступенью

7 подается через участки 10 и 11 на следующую ступень 8, откуда, приобретя дополнительную энергию, — в полость 3 нагнетания и к потребителю. gg

После первой ступени 7 часть жидкости через полость 14 опоры 4 подается на всасывание первой ступени 7, после ступени 8 часть жидкости через полость 15 опоры 5 через участки 10 4Q и ll — на всасывание второй ступени.

При равенстве перепадов ступеней 7 и 8 расходы через ступени одинаковы и равны сумме расхода в сеть и расхода через опоры 4 и 5. Ротор 6 находится в среднем положении. Расход через подшипники максимален и определяется геометрией радиальных подшипников.

При неравенстве перепадов ступеней, возникающем из-за неточности изготовления, различных условий работы ступеней, неравномерности износа в процессе работы, появляется осевая сила, смещающая ротор от среднего положения, например при уменьшении напора первой ступени, ротор смещается вправо. Уменьшается осевой зазор в опоре 4, что приводит к уменьшению расхода через него и через первую ступень. Напор ступени возрастает, увеличивается перепад давлений на ступени и на опоре 4. Возникает дополнительная осевая сила, направленная влево, а на опоре возникает дополнительная сила, направленная вправо. Так как диаметр осевого подшипника 12 меньше диаметра

J ступени 7, то ротор 6 смещается влево и занимает новое устойчивое положение, при котором сумма всех действующих на ротор осевых сил равна нулю.

Использование в качестве регулирующего элемента осевых подшипников позволяет сократить осевые габариты за счет уменьшения необходимого перемещения ротора.

Формула изобретения

I .Двухступенчатыи лабиринтный насос, содержащии корпус с пОлостями всасывания и нагнетания и установленный в нем на опорах с возможностью осевого перемещения ротор с лабиринтными винтовыми ступенями и переводные межступенчатые каналы, о т л и— ч а ю шийся тем, что, с целью уменьшения габаритов и снижения нагрузок от осевых сил, межступенньте каналы выполнены с осевыми и радиальными участками и размещены в роторе а опоры выполнены в виде сочлененных друг с другом осевых и радиальных гидродинамических подшипников, полости которых сообщены с полостями всасывания и нагнетания.

2. Насос по п,l, о т л и ч а ю шийся тем, что диаметры осевых подшипников меньше диаметров соответствующих лабиринтных винтовых ступенеи.
