Изобретение относится к светотехнике -к противотуманным фарам и позволяет повысить эксплуатационную эффективность путем улучшения светотехнических характеристик. Противотуманная фара, отражатель которой содержит два параболоидных элемента 5 и 6, попарно сопряженных с параболоцилиндрическими элементами 7 и 8, снабжена дополнительными параболоидными элементами 13 и 14 так, чтобы их внешние кромки 15 и 16 были расположен) ниже крайних лучей 17 и 18, отраженных от параболоцилиндрических элементов 7 и 8, перпендикулярно оптической оси 21 фары, при этом фокус дополнительных элементов 13 и 14 совпадал с фокусом параболоидных элементов 5 и 6 и положением тел накала 9 и 10 источников света 11 и 12. 1 3.п. ф-лы, 2 ил. с (Л

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСНИХ

РЕСПУБЛИК (5D 4 F 21 М 3/00

ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССР

ПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТКРЫТИЙ

j ®СЕСРР-.э=,-.

ОПИСАНИЕ ИЗОБРЕТЕНИЯ (t> „,"

Н А BTOPCHOMY СВИДЕТЕЛЬСТВУ Вф ЯЯ1тУ»,, I

21 (21) 4071406/24-12 (22) 22,05.86 (46) 30.03.88. Бюл. N - 12 (71) Научно-исследовательский и экспериментальный институт автомобильного электрооборудования и автоприборов (72) Л.Г. Новаковский, Т.Г. Кириенко и Б.В. Успенский (53) 621.326.761:628.932 (088.8) (56) Авторское свидетельство СССР

У 1332095, кл. Е. 21 М 3/00, 1985.. (54) ПРОТИВОТУМАННАЯ ФАРА (57) Изобретение относится к светотехнике — к противотуманным фарам и позволяет повысить эксплуатационную эффективность путем улучшения светоÄÄSUÄÄ 1384875 А 1 технических характеристик. Противотуманная фара, отражатель которой содержит два параболоидных элемента

5 и 6, попарно сопряженных с параболоцилиндрическими элементами 7 и 8, снабжена дополнительными параболоидными элементами 13 и !4 так, чтобы их внешние кромки 15 и 16 были расположены ниже крайних лучей 17 н

18, отраженных от параболоцилиндрических элементов 7 и 8, перпендикулярно оптической оси 21 фары, при этом фокус дополнительных элементов

13 и 14 совпадал с фокусом параболоид. ных элементов 5 и 6 и положением тел накала 9 и 10 источников света

11 и 12. 1 з.п. ф-лы, 2 ил.

1384875

Изобретение относится к транспортной светотехнике, а более конкретно к противотуманным фарам, -предназначенным для облегчения работы в ус5 ловиях ограниченной видимости.

Цель изобретения — повышение эксплуатационной эффективности путем улучшения светотехнических характеристик. 10

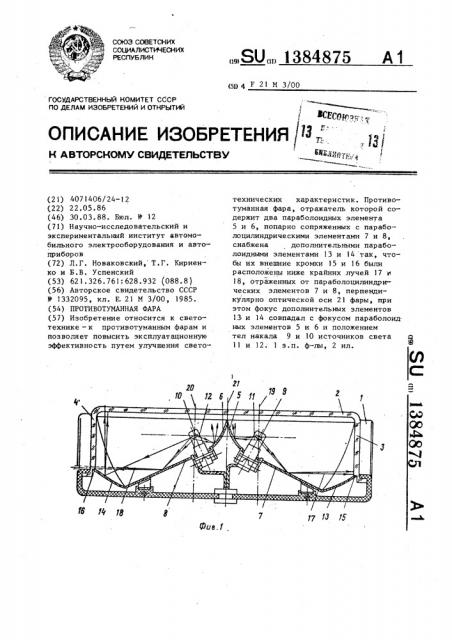

На фиг. 1 изображено сечение противотуманной фары горизонтально-rtpoeцирующей плоскостью, вариант когда оптическая ось фары совпадает по направлению с положением оптической ° . 15 оси дополнительных параболоидных элементов; на фиг. 2 — то же, оптическая ось дополнительных параболоидных элементов наклонена к оптической оси фары. 20

Противотуманная фара (фиг. 1 и 2) содержит корпус 1, в котором установлен оптический элемент, образованный рассеивателем 2 с прозрачными боковыми поверхностями 3 и 4 и отража- 25 телем, выполненным в виде двух параболоидных элементов 5 и 6, сопряженных между собой и сопряженных с ними параболоцилиндрических элементов 7 и 8 с образующими, расположенными 30 под углом к линии, проходящей через оба фокуса параболоидных элементов

5 и 6 с установленными в них телами накала 9 и 10 источников 11 и 12 света. В свою очередь параболоцилиндри 35 ческие элементы 7 и 8 по концам образующих сопряжены с дополнительными параболоидными элементами 13 и 14 так, чтобы фокусы параболоидных элементов 5 и 6 совпадали с фокусами до- 40 полнительных: параболоидных элементов 13 и 14, а внешние кромки 15, 16 дополнительных параболоидных элементов 13 и 14 были расположены ниже положения крайних лучей 17 и 18, от- 45 раженных от параболоцилиндрических элементов 7 и 8 в направлении, перпендикулярном оптической оси фары. При этом (фиг. 1) оптические оси

19 и 20 дополнительных параболоидных элементов 13 и 14 совпадают по направлению с оптической осью 21 фары, В вариантe конструкции противоту 55 манной фары (фиг. 2) оптические оси

19 и 20 дополнительных параболоидных элементов 13 и 14 наклонены к направлению оптической оси 21 фары.

Противотуманная фара работает следующим образом.

При .включенных источниках 11 и 12 света часть излучения (фиг. 1) отражается параболоидными элементами 5 и 6 в направлении центральной области светораспределения в пределах углов о

+10 30 в горизонтальной плоскости, другая часть излучения тел накала 9 и 10 источников 1! и 12 света отраI жается от параболоцилиндрических элементов 7 и 8 отражателя и за счет наклонной образуюшей перераспределяет отраженный световой поток в горизонтальной плоскости в диапазоне углов от «+10 30 до +180, третья часть излучения источников ll и 12 света отражается от дополнительных параболоидных элементов 13 и 14 так же, как и от параболоидных элементов

5 и 6 в центральную зону создаваемого противотуманной фарой светораспределения за счет того, что положение их фокусов совпадает с положением тел накала 9 и 10,что позволяет увели чить освещенность в центральной зоне, о о т.е. от 5 до 10 30 до уровня соответствующего предъявляемым требованиям. ,В другом варианте конструкции противотуманной фары (фиг. 2) отраженное дополнительными параболоидными элементами 13 и 14 излучение в силу того, что их фокус совмещен с положением тел накала 9 и 10, а оптические оси 19 и 20 наклонены к направле-. нию оптической оси 21 фары, будет отражаться под углом к оси 21 и в зависимости от значения этого угла сила света, формируемая этимй зонами отражателя, позволит увеличить суммарную силу света в светораспределении в любом заданном диапазоне, нао о пример +10 до +25, что необходимо для обеспечения современных требований предъявляемых к противотуманным фарам.

Как в первом, так и во втором варианте конструкции противотуманной . фары дополнительные параболоидные элементы 13 и 14 увеличивают жесткость конструкции, недопуская тем самым деформацни периферических зон параболоцилиндрических элементов 7 и

8 и обеспечивая улучшение светотехнических характеристик в периферических зонах светораспределения.

Кроме того, в обеих вариантах конструкции противотуманной фары до1384875

Формула изобретения

1. Противо туманная фара, содержащая оптический элемент, включающий рассеиватель, отражатель, выполненный в виде двух сопряженных между собой параболоидных элементов и двух сопряженных с ними параболоцилиндрических элементов, образующая которых наклбнена к линии, проходящей

20 полнительные параболоидные элементы

13 и 14 не экранируют отраженных лу чей, обеспечивающих светораспределео ние в диапазоне 0-180 от параболо5 цилиндрических элементов 7 и 8, так .как внешние кромки 15 и 16 дополнительных параболоидных элементов 13 и 14 находятся ниже положения крайних лучей 17 и 18, отраженных от параболоцилиндрических элементов 7 и 8 отражателя перпендикулярно оптической оси фары. Поэтому угол рассеяния светового пучка в горизонтальной плос-. кости сохраняется равным 180 15 через фокусы параболоидных:, элементов под острым углом, а также два источника света с телами накала, установленными в фокусах параболоидных элементов, о т л и ч а ю щ а я с я тем, что, с целью повышения эксплуатационной эффективности путем улучшения светотехнических характеристик, свободные торцы параболоцилиндрических элементов сопряжены с дополнительными параболоидными элементами так, чтобы фокус последних совпадал с положением тел накала источников света, при этом внешняя кромка дополнительных параболоидных элементов расположена ниже положения крайнего лучар отраженного от йараболоцилиндрической поверхности отражателя, перпендикулярно оптической оси фары.

2.Фарапоп.1,отличаю— щ а я с я тем, что оси дополнительных параболоидных элементов наклонены к оптической оси фары.
