Теплообменная поверхность
Иллюстрации
Показать всеРеферат
Изобретение относится к теплотехнике и позволяет повысить интен- . сивность теплоотдачи поверхности. Участки 1 из материала с высокой теплопроводностью разделены участками 2 из материала с низкой теплопроводностью . Участки 1 на части толщины поверхности выполнены капиллярно-пористыми , а под ними размещены тепловьщеляющие элементы 3. Выполнение участков 1 капиллярно-пористыми снижает перегрев жидкости и способствует ее кипению при более низких температурах и с более высокой интенсивностью теплообмена. 2 ил. (О
СОЮЭ СО8ЕТСКИХ
СОЦИАЛИСТИЧЕСКИХ
РЕСПУБЛИК
ÄÄSUÄÄ 1384915 (5D 4 F 28 F 13/14
ОПИСАНИЕ ИЗОБРЕТЕНИЯ
Т..-.13
ИВЛйа -=- q
H АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (61) 705241 (21) 4048318/24 — 06 (22) 24.02.86 (46) 30,03.88. Бюл. N - 12 (71) Институт технической теплофизики АН УССР (72) В.И.Толубинск й, B.À,Àíòîíåíêî, Г.Р,Кудрицкий и Л,B.Êóäðèöêàÿ (53) 621.565.58 (088.8) (56) Авторское свидетельство СССР
1Ф 705241, кл, F 28 F 13/14, 1978, (54) ТЕПЛООБМЕННАЯ ПОВЕРХНОСТЬ (57) Изобретение относится к теплотехнике и позволяет повысить интенсивность теплоотдачи поверхности.
Участки 1 из материала с высокой теплопроводностью разделены участками
2 из материала с низкой теплопроводностью. Участки 1 на части толщины поверхности выполнены капиллярно-пористыми, а под ними размещены тепловыделяющие элементы 3. Выполнение участков 1 капиллярно-пористыми снижает перегрев жидкости и способствует ее кипению при более низких температурах и с более высокой интенсивностью теплообмена. 2 ил, 1384915 формула изобретения
Теплообменная поверхность по авт, св, № 705241, о т л и ч а ю щ а я с я тем, что, с целью повышения интенсивности теплоотдачи, участки из материала с высокой теплопроводностью на части толщины поверхности выполнены капиллярно-пористыми.
Составитель А.Лобанов
; . Р еда к гор О. Спе сивых Техред М. Дидык
Корректор А.Зимокосов
Заказ 1400/35 Тираж 606 Подписное
ВНИИПИ Государственного комитета СССР по делам изобретений и открытий
113035, Москва, Ж-35, Раушская наб., д. 4/5
Производственно-полиграфическое предприятие, г, Ужгород, ул, Проектная, 4
Изобретение относится к теплотехнике, а именно к поверхностям теплообмена при кипении жидкостей.

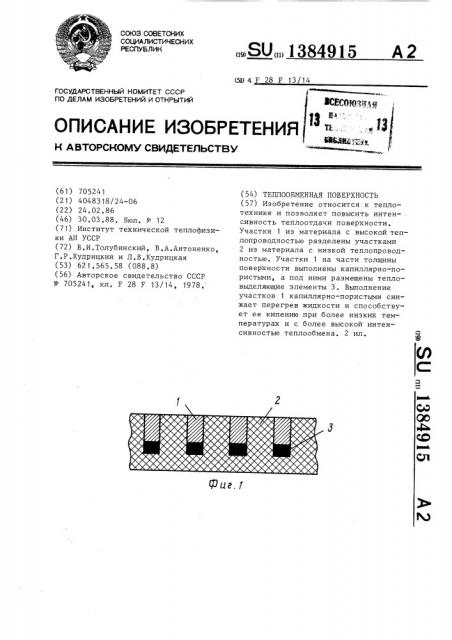

Цель изобретения — повышение интенсивности теплоотдачи, На фиг ° 1 схематично изображено сечение теплообменной поверхности; на фиг,2 — вид сверху на теплообменную поверхность. 10
Теплообменная поверхность содержит размещенные дискретно участки
1 из материала с, высокой теплопроводностью, разделенные участками 2 из материала с низкой теплопроводно- 15 стью. Участки 1 выполнены капиллярнопористыми, а под ними размещены тепловыделяющие элементы 3. Над теплообменной поверхностью расположена жидкость (не показана), которая при 20 кипении отводит тепло от участков 1.
Теплообменная поверхность работает следующим образом.
При выделении тепла в элементах
3 тепловой поток проходит по капиллярно-пористым участкам 1 из материала с высокой теплопроводностью, заполненных жидкостью и эта жидкость закипает, при этом пар проходит через поры участков 1 и удаляется в окружающую жидкость, а новые порции этой жидкости массовыми и капиллярными силами непрерывно подаются к тепловыделяющим элементам 3. Выполнение участков 1 капиллярно-пористыми снижает перегрев жидкости и способствует ее кипению при более низких температурах .и с более высокой интенсивностью теплообмена,
