Способ проверки ровномерности износа футеровки шкива многоканатной подъемной машины

Способ проверки ровномерности износа футеровки шкива многоканатной подъемной машины

Иллюстрации

Показать все

Реферат



Изобретение относится к измери-. тельной технике. .Целью изобретения является повышение точности измерения и сокращение времени проверки износа шкива. Устройство для реализации способа содержит измерительные РОЛИКИ 1 и 2, измерители 3 и 4 частот вращения роликов и отсчетный элемент 5. При вращении измеряемого шкива 6 ролики 1 и 2, взаимодействующие с футеровкой ручьев 7 и 8 трения, приводятся во вращение и измерители 3 и 4 измеряют частоты вращения . Сигналы с измерителей 3 и 4 поступают в отсчетный элемент 5, выделяющий сигнал разности частот вращения роликов 1 и 2, по величине которой судят о равномерности износа . 1 ил. с о (Л

СОЮЗ СО8ЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК (su4G 0 В 5 08

ГОСУДАРСТ8ЕННЫЙ КОМИТЕТ СССР

ПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТКРЫТИЙ (21) 3999677/25-28 (22) 02. 01. 86 (46) 30. 03.88. Бюл. N - 12 (71) Государственный союзный институт по проектированию предприятий горнорудной промышленности "Гипроруда" (7 2) Г.А. Ларионов (53) 531 717 (088. 8) (56) Федоров М.М. Шахтные подъемные установки. М.: Недра, 1979, с. 54, рис. 3.3. (54) СПОСОБ ПРОВЕРКИ РАВНОМЕРНОСТИ

ИЗНОСА ФУТЕРОВКИ ШКИВА МНОГОКАНАТ—

НОЙ ПОДЪЕМНОЙ NAHiHHbI (57) Изобретение относится к измери-. тельной технике..Целью изобретения

SU» 1 84920 А1 является повышение точности измерения и сокращение времени проверки износа шкива. Устройство для реализации способа содержит измерительные ролики 1 и 2, измерители 3 и 4 частот вращения роликов и отсчетный элемент 5. При вращении измеряемого шкива 6 ролики 1 и 2, взаимодействующие с футеровкой ручьев 7 и 8 трения, приводятся во вращение и из:мерители 3 и 4 измеряют частоты вращения. Сигналы с измерителей 3 и 4 поступают в отсчетный элемент 5, выденяющий сигнал разности частот вращения роликов 1 и 2, по величине которой судят о равномерности износа. 1 ил.

1384920

Составитель В. Матвиенко

Техред М.Дидык Корректор A. Зимокосов

Редактор О. Спесивых

Заказ 1401/35 Тираж 680

ВНИИПИ Государственного комитета СССР по делам изобретений и открытий

113035, Москва, Ж-35, Раушская наб., д. 4/5

Подписное

Производственно-полиграфическое предприятие, г, Ужгород, ул. Проектная, 4

Изобретение относится к измерительной технике, в частности для контроля износа футеровки многоручьевых шкивов трения шахтных подъемных машин и лифтовых подъемников.

Целью изобретения является повышение точности измерения и сокращение времени проверки износа за счет одновременного измерения диаметров ручьев трения шкива путем обкатывания их измерительными роликами одинакового диаметра и регистрации разности частот вращения роликов.

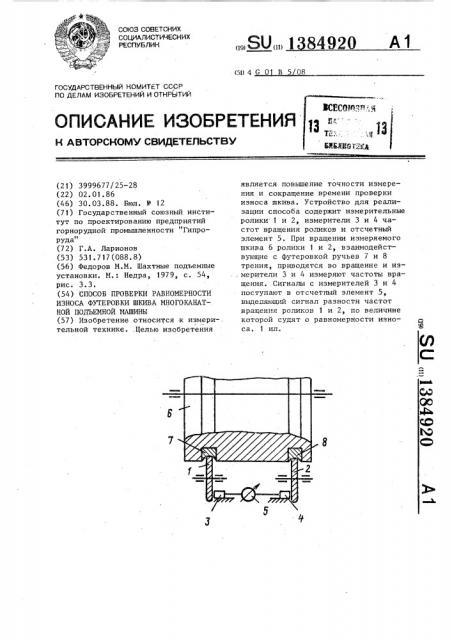

На чертеже изображена схема измерительного устройства для реализации способа.
