Стенд для испытания ловителей кабины подъемника

Стенд для испытания ловителей кабины подъемника

Иллюстрации

Показать все

Реферат



СОЮЗ СОВЕТСНИХ

СОЩИАЛИСТИЧЕСНИХ

РЕСПУБЛИН (19) 013

ГОСУДАРСТВЕННЫЙ НОМИТЕТ СССР

110 ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТНРЫТИЙ (21) 4129025/29-11 (22) 04.10.86 (46) 30.03.88 ° Бюл. № 12 (71) Научно-производственное объединение по выпуску лифтов (72) А.M. Браер и b,Ã. Суханов (53) 621 ° 876.113(088.8) (56) Авторское свидетельство СССР № 1115986, кл. В 66 В 5/16, 1982 ° (51) 4 С 0l И 1У 00 В 66 В 5/16 (54) СТЕНД ДЛЯ ИСПЫТАНИЯ ЛОВИТЕЛЕЙ

КАБИНЫ ПОДЪЕМНИКА (57) Изобретение относится к подъемно-транспортному машиностроению.

Цель изобретения — снижение металлоемкости и повышение надежности. Стенд для испытания ловителей, смонтированный в направляющих 1 кабины 2 подъемника, содержит двуплечий рычаг 13, 1 закрепленный на балке 4 и оснащенный канатом 14. С направляющими 1 жестко связана бапка 4, к которой неподвижно прикреплена вертикальная гильза

5, Коаксиально гильзе 5 расположен шток 6, установленный с возможностью перемещения относительно гильзы 5.

Верхний конец штока 6 имеет опорную площадку 7 для установки на ней кабины 2, а нижний конец площадки фиксируется относительно гильзы 5 посредством шарикового замка 8. Нижний конец гильзы 5 оснащен фланцем, а между фланцем и втулкой 9 размещена пружина, поглощающая энергию в случае несрабатывания ловителей. Шток

6 имеет упор b в виде буртика, а

384997 в гильзе 5 коаксиально штоку 6 установлен упругий элемент (пружина) 15, расположенный от упора b на расстоянии, превышающем путь разгона кабины

2 до момента срабатывания ловителей и путь торможения. Привод шарикового замка 8 осуществляется посредством поворота двуплечего рычага 13, который перемещает вниз втулку 9, при этом шарики 10 высвобождают шток

6. Кабина 2 вместе с штоком 6 начинает падать до того момента, пока не сработают ловители 3. Если ловители

3 не сработают, энергия кабины 2 поглощается упругим элементом 15, и она останавливается. 3 ил.

Изобретение относится к подъемнотранспортному машиностроению, а именно к стендам для испытания ловителей кабины подъемника.

Цель изобретения — снижение металлоемкости и повышение надежности.

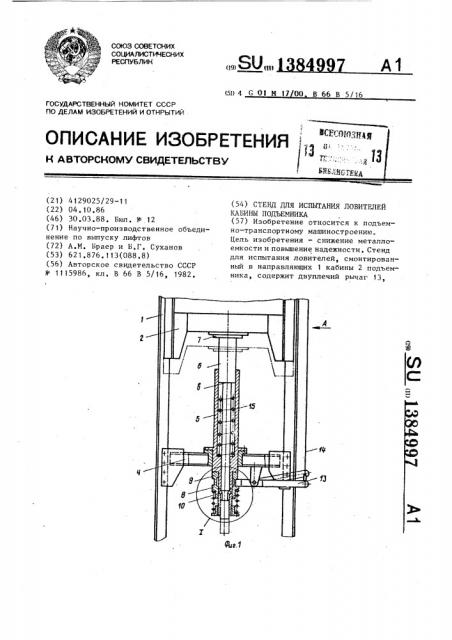

На фиг. 1 изображен стенд в исходном положении, общий вид, на фиг. 2узел I на фиг ° 1, на фиг. 3 — вид А на фиг. 1.

Стенд состоит из смонтированных в шахте направляющих 1, в которых перемещается улавливаемая кабина 2, оснащенная ловителями 3. С направляющими 1 жестко связана балка 4, к которой жестко прикреплена вертикальная гильза 5. Коаксиально гильзе 5 расположен шток 6, установленный с возможностью перемещения относительно гильзы, Верхний конец штока 6 имеет опорную площадку 7 для установки на ней кабины 2, а нижний ее конец фиксируется относительно гильзы посредством шарикового замка 8. Шариковый замок

8 состоит,из втулки 9, подвижной относительно гильзы 5 и имеющей на внутренней цилиндрической поверхности проточку а . В штоке 6 также выполнена проточка Ь, в которой размещены шарики 10, диаметр которых больше глубины проточки 8 .- В гильзе 5 выполнены отверстия для размещения в.них указанных шариков 10.

Нижний конец гильзы 5 оснащен фланцем 11, а между последним и втулкой

9 размещена пружина 12. Привод шари5 кового замка 8 осуществляется, например, посредством двуплечего рычага

13, закрепленного на балке 4, одно плечо которого связано с втулкой 9, а другое — с канатом 14, осуществляющим поворот двуплечего рычага 13 и, следовательно, перемещение вниз втулки 9. Шток 6 имеет упор b в виде буртика, а в гильзе 5 коаксиально штоку 6 установлен упругий элемент (пружина) 15, расположенный от упора на расстоянии, превышающем путь разгона кабины 2 до.момента срабатывания ловителей и путь торможения.

Стенд работает следующим образом.

На направляющих 1 крепится балка

4, в которую неподвижно вмонтирована гильза 5. Шток 6 в исходном положении находится вверху и зафиксирован относительно гильзы шариковым замком 8. На опорной площадке 7 размещается кабина 2, установленная в направляющих 1. Посредством каната

14 через двуплечий рычаг 13 перемещают вниз втулку 9. При этом шарики

10 западают в проточку а и высвобождают шток 6. Кабина 2 вместе со штоком 6 начинает падать до того мо1384997

10 замок.

Составитель Л.Лапенко

Редактор H.Слободяник Техред Л.Олийнык Корректор И.Муска

Тираж 847 Подписное

ВНИИПИ Государственного комитета СССР по делам изобретений и открытий

113035, Москва, Ж-35, Раушская наб., д. 4/5

Заказ 1405/39

Производственно-полиграфическое предприятие, r, Ужгород, ул. Проектная, 4 мента, пока не сработают ловители 3.

В случае, если ловители 3 не сработают, энергия подающей кабины 2 поглощается упругим элементом 15 и она останавливается.

Для приведения стенда в исходное состояние необходимо поднять кабину

2 сняв ее с ловителей 3, затем вручt ную поднять шток 6 до того момента, когда сработает шариковый замок 8 и зафиксирует шток 6 относительно неподвижной гильзы 5. формулаизобретения

Стенд для испытания ловителей кабины подъемника, смонтированного на направляющих, содержащий двуплечий рычаг, одно плечо которого соединено с приводным канатом, а другое — со стопорным устройством с возможностью освобождения кабины для ее перемещения по направляющим, о т л и ч а юшийся тем, что, с целью снижения металлоемкости и повышения надежности, он снабжен упругим элементом, жестко смонтированной относительно направляющих гильзой и штоком с опорной площадкой на его верхнем конце, выполненным с возможностью перемещения внутри гильзы и взаимодейсгвия с упругим элементом, установленным коаксиально штоку внутри гильзы, при этом стопорное устройство представляет собой шариковый
