Устройство для определения реологических параметров строительных смесей

Устройство для определения реологических параметров строительных смесей

Иллюстрации

Показать все

Реферат



Изобретение относится к устройствам для исследования реологических свойств высоковязких строительных смесей. Цель изобретения - повышение точности определения за счет устранения влияния краевого эффекта. Устройство содержит сосуд и весы, установленные на основании. Плечи весов соединены с противовесом и рабочим органом, выполненным из рифленых пластин, шарнирно соединенных между собой. 1 з.п. ф-лы, 3 ил.

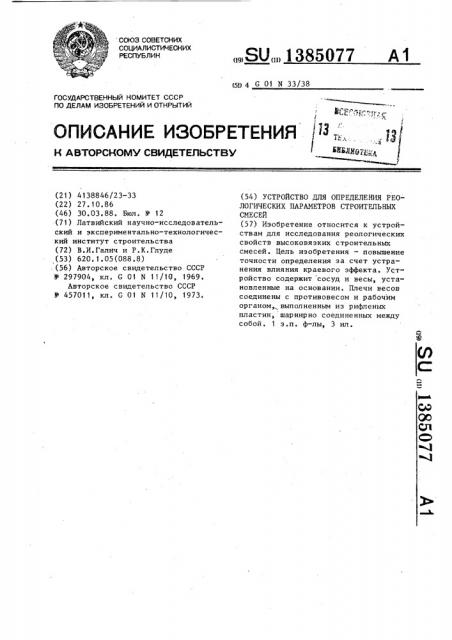

СОЮЗ СОВЕТСНИХ

СОЦИАЛИСТИЧЕСНИХ

РЕСПУБЛИК (б1) 4 G 01 N 33/38

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К A ВТОРСКОМУ СВИДЕТЕЛЬСТВУ

ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССР

ПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТНРЫТИЙ (2 i ) 4138846/23-33 (22) 27.10.86 (46) 30.03.88. Вюл. У 12 (71) Латвийский научно-исследовательский и экспериментально-технологический институт строительства (72) В.И.Галич и P.Ê.Глуде (53) 620.1.05(088.8) (56) Авторское свидетельство СССР

N 297904, кл. G 01 М 11/19, 1969.

Авторское свидетельство СССР

В 457011, кл. С 01 N 11/10, 1973.

„„Я0„„1385077 А1 (54) УСТРОЙСТВО ДЛЯ ОПРЕДЕЛЕНИЯ РЕО-

ЛОГИЧЕСКИХ ПАРАМЕТРОВ СТРОИТЕЛЬНЫХ

СМЕСЕЙ (57) Изобретение относится к устройствам для исследования реологических свойств высоковязких строительных смесей. Цель изобретения — повышение точности определения эа счет устранения влияния краевого эффекта. Устройство содержит сосуд и весы, установленные на основании. Плечи весов соединены с противовесом и рабочим органом, выполненным из рифленых пластин, шарнирно соединенных между собой. 1 э.п. ф-лы, 3 ил.

1385077

Фиг. 1

Изобретение относится к устройствам для исследования строительных материалов путем определения их физических свойств и может быть исполь5 зовано для определения реологических свойств высоковязких сред, например строительных смесей.

Цель изобретения — повышение точности определения за счет устранения 1О влияния краевого эффекта.

На фиг.1 изображено устройство, общий вид; на фиг.2 — сосуд, продольный разрез; на фиг.3 — то же, продольный разрез (сосуд с подвижным дном).

Устройство содержит основание 1,. на котором установлены сосуд 2 для размещения исследуемой смеси и весы

3, одно плечо которого соединено с 2О противовесом 4, а другое — с рабочим органом 5 в виде рифленых пластин 6, 7 и 8, соединенных посредством шарнира 9.

Дно сосуда 2 может быть выполнено 25 из двух рифленых частей IO и 11, установленных подвижно.

Устройство работает следующим образом.

В сосуд расположенным в нем рабочим органом заливают исследуемую смесь, нагружают вторую чашу весов противовесом до начала выдерживания рабочего органа. Последовательно догружают противовес и производят простой сдвиг всей призмы исследуемой смеси путем вертикального перемещения рабочего органа.

Реологические параметры определяют

I по величине вертикального перемещения рабочего органа в зависимости от времени перемещения при последовательном догружении постоянными нагрузками и мгновенной разгрузке. б

Формула изобретения

1. Устройство для определения реЬлогических параметров строительных смесей, содержащее основание, установленные на нем сосуд для размещения исследуемой смеси и весы, плечи которых соединены с противовесом и рабочим органом в виде рифленой пластины, о т л и ч а ю щ е е с я тем, что,с целью повышения точности определения эа счет устранения влияния краевого эффекта, рабочий орган снабжен дополнительными рифлеными пластинами, соединенными посредством шарнира.

2. Устройство по п ° 1, о т л и ч аю щ е е с я тем, что дно сосуда выполнено иэ двух рифленых частей, установленных подвижно.

1385077

7 f0

Фиг.2

Составитель М.Слинько

Техред М,Ли„-ык

Корректор И Эрдейи

Редактор Н.Горват

Заказ 1409/43 Тираж 847

ВНИИПИ Государственного комитета СССР по делам изобретений и открытий

113035, Москва, Ж-35, Раушская наб., д. 4/5

Подписное

Производственно-полиграфическое предприятие, г. Ужгород, ул. Проектная, 4
