Реферат



Изобретение относится к технике измерения коэффициента сопротивления изоляционного покрытия статорных листов электродвигателей. Устройство для определения сопротивления изоляционного покрытия, нанесенного на проводящую подложку, содержит измерительный блок 8, механизм прижима в форме эксцентрика 5, толкатель в форме изоляционного диска 4, подпружиненные и равномерно закрепленные по окружности на общем диэлектрическом основании 1 зонды 2, пластинчатые упругие контакты 3 с продольными рифлениями , расположенные по граням усеченной пирамиды с осью симметрии, проходящей через центр окружности, вал 6, рукоятку 7. Зонды 2 имеют крестообразные пазы для размещения контактных наконечников различной конфигурации . Исключается повреждение изоляционного покрытия в процессе контроля и повьшается его производительность. 1 з.п. ф-лы, 12 ил. (Л

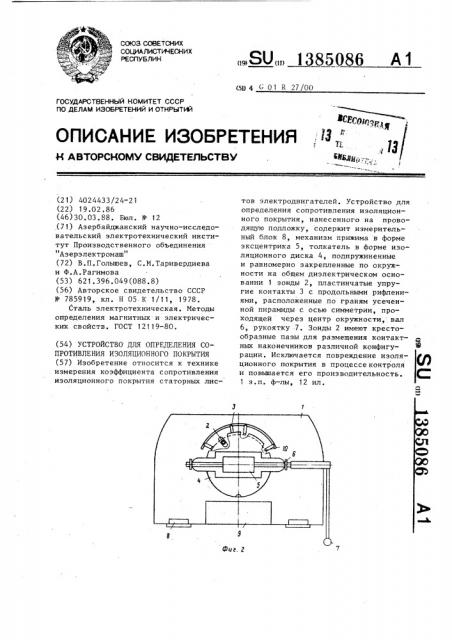

СОЮЗ СОВЕТСНИХ

СОЦИАЛИСТИЧЕО ИХ

РЕСПУБЛИК

„.$0 (5И 4 С 01 к 27/00

ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССР

ПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТКРЫТИЙ

2СР

ЕСОиДр, ОПИСАНИЕ ИЗОБРЕТЕНИЯ, ц „

К А BTOPCHOMY СВИДЕТЕЛЬСТВУ НаРЦ„:-р „ (21) 4024433/24-21 (22) 19.02.86 (46)30.03.88. Бюл. Ф 12 (71) Азербайджанский научно-исследовательский электротехнический институт Производственного объединения

"Азерэлектромаш" (72) В.П.Голышев, С.М.Таривердиева и Ф.А.Рагимова (53) 621.396.049(088.8) (56) Авторское свидетельство СССР

У 785919, кл. Н 05- К 1/11, 1978.

Сталь электротехническая. Методы определения магнитных и электрических свойств, ГОСТ 12119-80. (54) УСТРОЙСТВО ДЛЯ ОПРЕДЕЛЕНИЯ СОПРОТИВЛЕНИЯ ИЗОЛЯЦИОННОГО ПОКРЫТИЯ (57) Изобретение относится к технике измерения коэффициента сопротивления изоляционного покрытия статорных листов электродвигателей. Устройство для определения сопротивления изоляционного покрытия, нанесенного на проводящую подложку, содержит измерительный блок 8, механизм прижима в форме эксцентрика 5, толкатель в форме изоляционного диска 4, подпружиненные и равномерно закрепленные по окружности на общем диэлектрическом основании 1 зонды 2, пластинчатые упругие контакты 3 с продольными рифлениями, расположенные по граням усеченной пирамиды с осью симметрии, проходящей через центр окружности, вал

6, рукоятку -7. Зонды 2 имеют крестообразные пазы для размещения контактных наконечников различной конфигу- @ рации. Исключается повреждение изоля- фф ционного покрытия в процессе контроля и повышается его производительность. С„

1 з.п. ф — лы, 12 ил.

1385086 опускать его вместе с зондами 2, Пружины 12 имеют линейную зависимость величины деформации от прилагаемого

5 усилия сжатия в пределах своих упругих свойств и под действием эксцентрика 5 сжимаются на установленную величину эксцентриситета, создавая давление зондов 2 на изоляционное покрытие листа 10, равное 2,0 KIa.

Во время прижима происходит контактирование периферийной части диска 10 с рифлениями 15 контактов 3. .- Подковообразная пружина 16 сжимается и создает надежныи потенциальный контакт контактов 3 с металлом лис та статора 10, без нарушения покры-. тия, нанесенного на поверхность проводящей подложки, 2р При этом зонды 2 выполняют дополнительную функцию замкнутых.и транспортных элементов. . По электроизмерительным приборам блока 8 устанавливают напряжение

25 0,5 В и определяют ток в цепи изме-. рения. Затем повторно напряжение уменьшают до нуля и поднимают до

0 5 В. Для оперативности контроля качества изоляционного покрытия постЗр роен график функциональной зависимости коэффициента сопротивления изоляционного покрытия R (Ом см ) от величины среднего значения силы тока (А) по формуле для одностороннего покрытия:

R =S (— — — R)

10U

Э т о ср

40 Например, при I, =0,2 A R„=25 Ом ° см2

Для расширения пределов измерения

45 поверхности изоляционного покрытия по всей площади листа 10 в крестообразный паэ 13 вставляются необходимые виды наконечников 17. Контактная поверхность, равная 645 мм (заштрихованный на фиг. 9 и 10), и давление 2,0 МПа сохраняются. Порядок измерения не меняется.

Работа устройства происходит в следующей последовательности, Лист статора 10 с изоляционным покрытием вставляют во входное отверстие 9, укладывают на зонды 2, вклю- 55 чают схему измерения. Движением рукоятки 7 вниз производят поворот вала 6 и эксцентрика 5. Толкатель 4 опуска-ется на лист статора 10, продолжая

Изобретение относится к технике измерения электрических параметров изоляционного покрытия на проводящей подложке, в частности измерения коэффициента сопротивления изоляционного покрытия статорных листов электродвигателей.

Цель изобретения — исключение повреждения покрытия в процессе контроля и повышение его производительности, На фиг. 1 схематически изображено устройство, вид спереди; на фиг. 2 то же, вид сверху; на фиг. 3 — контактная часть, вид спереди; на фиг. 4 — разрез А-А на фиг. 3 на фиг. 5 — зонд, разрез на фиг. 6то же, вид сверху; на фиг. 7 — дополнительный контакт, вид сверху; на фиг. 8 — дополнительный контакт, вид спереди; на фиг. 9 — зонд с контактным наконечником; на фиг, 10 — виды приставок наконечника;,на фиг. 11 принципиальная электрическая схема измерения; на фиг. 12 — график зависимости коэффициента сопротивления изоляционного покрытия от ср еднего значения силы тока.

Устройство состоит из основания 1, зондов 2, дополнительных контактов

3, толкателя в форме изоляционного диска 4, механизма прижима в форме эксцентрика 5, вала 6, рукоятки 7, измерительного блока 8, входного отверстия 9 для загрузки контролируемого листа статора 10.

Зонд 2 располагается в цилиндре 11 на пружине 12 и имеет крестообразный паз 13. Контакты 3 состоят из стойки

14, закрепляемой к основанию 1, подвижной части с рифлениями 15 и подковообразной,пружины 16. В крестообразный паз 13 вставляются контактные наконечники 17. Стабилизатор 18 регулируемого напряжения включен в измерительную схему последовательно между сопротивлениями 19, зондами 2, контролируемым листом-статора 10 и кон-. тактами 3 через измерительный блок 8.

Ic(=0,7 A RÄ 3 OM см

Формула изобретения

1.Устройство для определения сопротивления изоляционного покрытия, нанесенного на проводящую пбдложку, содержащее измерительный блок, механизм прижима

1385086 фиг,3 с толкателем,диэлектрическое основание с зондами, контактные поверхности которых расположены в плоскости, перпендикулярной направлению перемещения 5 толкателя, и параллельно подключены к первому входу измерительного блока, второй вход которого снабжен клеммой для подключения к телу подложки, о т л и ч а ю щ е е с я тем, что, с целью уменьшения повреждения покрытия в процессе контроля и повышения его производительности, оно снабжено дополнительными пластинчатыми упругими контактами, зонды подпружинены и равномерно закреплены IIQ окружности на общем основании с дополнительными параллельно подключенными к второму входу измерительного блока пластинчатыми упругими контактами, снабженными продольными рифлениями и расположенными по граням усеченной пирамиды с осью симметрии, проходящей через центр окружности и обращенной большим основанием в сторону толкател.

2. Устройство по п. 1, о т л ич а ю щ е е с я тем, что на зондах выполнены крестообразные пазы для размещения контактных наконечников

-различной конфигурации.

1385086

Фиг. Ф

1385086! 385086

19 фиг. 0

g,0 DP 0,В 0,7 ЦВ,D, j 0,4 D,Ý О,2 О, Icp

Sue. 12
