Способ измерения коэффициента усиления компараторов напряжений

Способ измерения коэффициента усиления компараторов напряжений

Иллюстрации

Показать все

Реферат



Изобретение относится к измерительной технике и может быть использовано при измерении коэффициента усиления прецизионных компараторов напряжения. Изобретение позволяет повысить точность измерений за счет измерения коэффициента усиления в нормальном для компаратора режиме большого сигнала. Для измерения коэффициента усиления компараторов на один из входов компаратора подают опорное напряжение Upj, , а на второй вход - перепад напряжения величиной Ug, U + ли, и измеряют длительность нарастания выходного напряжения компаратора до , где UCD - выходное напряжение компаратора , при подаче на оба его входа одинакового напряжения. Затем на второй вход компаратора подают второй перепад напряжения и измеряют длительность нарастания выходного напряжения компаратора до . Коэффициент усиления компаратора определяют по расчетной формуле, приводимой в описании изобретения. (Л

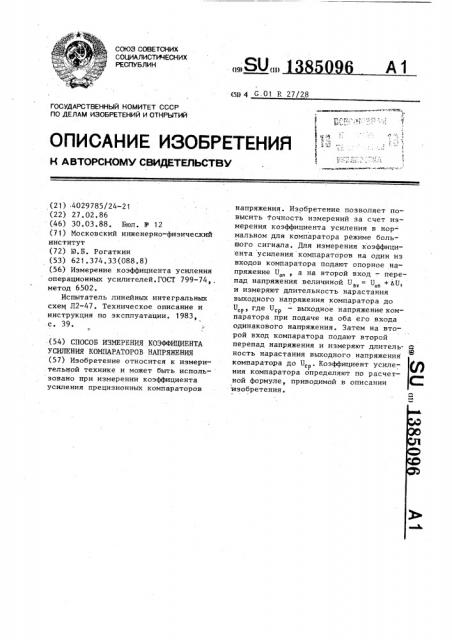

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК (19) (11) А1 (51) 4 С.01 Р 27/28 ! !

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К А BTOPCHOMY СВИДЕТЕЛЬСТВУ

ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССР

ПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТКРЫТИЙ (21) 4029785/24-21 (22) 27.02.86 (46) 30.03.88. Бюл. N 12 (71) Московский инженерно-физический институт (72) Ю.Б. Рогаткин (53) 621.374.33(088.8) (56) Измерение коэффициента усиления операционных усилителей. ГОСТ 799-74,. метод 6502.

Испытатель линейных интегральных схем Л2-47. Техническое описание и инструкция по эксплуатации. 1983, с. 39. (54) СПОСОБ ИЗМЕРЕНИЯ КОЭФФИЦИЕНТА

УСИЛЕНИЯ КОМПАРАТОРОВ НАПРЯЖЕНИЯ (57) Изобретение относитея к измерительной технике и может быть использовано при измерении коэффициента усиления прецизионных компараторов напряжения. Изобретение позволяет повысить точность измерений за счет измерения коэффициента усиления в нор- мальном для компаратора режиме большого сигнала. Для измерения коэффици ента усиления компаратбров на один из входов компаратора подают опорное напряжение U„, а на второй вход †. перепад напряжения величиной U „= U, + b U и измеряют длительность нарастания выходного напряжения компаратора до

U где U — выходное напряжение компаратора при подаче на оба его входа одинакового напряжения. Затем на второй вход компаратора подают второй перепад напряжения и измеряют длитель- а .Ж ность нарастания выходного напряжения комлереторе цо U . Коэффициент уоиле- (/) ния компаратора определяют по расчетной формуле, приводимой в описании изобретения.

1385096 г.1 2 (Пср вых) П ц

zt2 4 1 1.

Формула изобретения пользуют перепады напряжения величиной U» H Пв„„ и измеряют соответствующее им время нарастания t и t2 входного напряжения компаратора до уровня U, а.коэффициент усиления К определяют по формуле о tl С2 (Пср Пвыя ) П П в

Ь вЂ” 4 где U р выходное напряжение компаратора при подаче на оба его входа одинакового напряжения; выходное напряжение компаратора, соответствующее нулевому логическому уровню (U „((Б,„); о вык

2 ВХ2 ОП

U,„ — опорное напряжение компаратора..Составитель Максименко

Редактор Н.Горват Техред Л.Сердюкова Корректор А. Тяско

Заказ 1411/44 Тираж:772 Подписное

ВНИИПИ Государственного комитета СССР по делам изобретений и открытий

113035, Москва, Ж-35, Раушская наб., д. 4/5

Производственно-полиграфическое предприятие, г. Ужгород, ул. Проектная, 4

Изобретение относится к измерительной технике и может быть использовано при измерении коэффициента усиления прецизионных компараторов напряжений .

Целью изобретения является повышение точности за счет измерения коэффициента усиления в нормальном для компаратора режиме большого сигнала.

Способ измерения коэффициента усиления компараторов напряжения состоит в следующем.

На один из входов компаратора подают опорное напряжение U а на 15 второй вход — перепад напряжения ве-. личиной U „, — U „ + 4П, и измеряют длительность t нарастания выходного напряжения компаратора до U „, где

U — выходное напряжение компаратора 20 при подаче на оба его входа одинакового напряжения. Затем на второй вхор компаратора подают перепад напряжения величиной Бв„ и вновь измеряют длительность t2 нарастания выходного 25 напряжения компаратора до .U«.C÷èòàÿ, что кривые зависимости выходного на-, пряжения компаратора являются начальэ ными участками экспонент с одинаковыми постоянными времени Г, можно эа- 30 писать (К4П» +Uср ) (1-1 )=(K4U2+U+) (1-1 ) .у о где U,р = Пвр - U„,„;

U, — выходное напряжение компара- 35 тора, соответствующее нулевому логическому уровню (U < U ), о

Величины U, и U, являются известными для заданного типа компарато- 40 ра, а также при необходимости могут быть легко измерены.

Полагая t, получаем расчетную формулу для определения коэффициента усиления компаратора °

Способ измерения коэффициента усиления компараторов напряжения путем подачи на входы компаратора опорного напряжения и испытательного сигнала и измерения параметров выходного сигнала, отличающийся тем, что, с целью повышения точности, в качестве испытательного сигнала ис
