Устройство для оптической записи фонограммы

Устройство для оптической записи фонограммы

Иллюстрации

Показать все

Реферат



Изобретение относится к кинотехнике. Цель изобретения - повышение качества записи за счет снижения нелинейных искажений. Синхронизирующие импульсы с генератора 8 сигнала развертки поступают на вход формирователя 9 импульсов, с помощью которого приобретают прямоугольную форму. При записи одной дорожки эти импульсы подаются на формирователь 10 сигналов треугольной формы и далее на компаратор 11, выход которого является выходом блока 7 управления. На второй вход компаратора 11 подается звуковой сигнал. Модулятор 2 является оптическим затвором на пути излучателя 1. Оптическая система 3 фокусирует прошедший световой поток в плоскость оптического кристалла дефлектора 4. Созданный сканирующий луч формируется оптической системой 5 на пленке 6 в качестве дорожек записи. Рассмотрены случаи для записи двух, трех дорожек. 2 з. п. ф-лы, 4 ил.

Ф

„„SU„„1385135

СООЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК

А1 д114 G 1! В 7/00

I . 1

1 с,к

1 с сн

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К А ВТОРСКОМЪ(СВИДЕТЕЛЬСТВУ

ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССР

ПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТКРЫТИЙ (21) 4102162/24-10 (22) 19.05.86 (46) 30.03.88, Бюл. № 12 (72) В. Ф. Никифоров (53) 681.84.083.8 (088.8) (56) Авторское свидетельство СССР № 1107168, кл. G 11 В 7/00, 1982.

Авторское свидетельство СССР № 654954, кл. G I l В 7/00, 1977. (54) УСТРОЙСТВО ДЛЯ ОПТИЧЕСКОЙ

ЗАПИСИ ФОНОГРАММЫ (57) Изобретение относится к кинотехнике.

Цель изобретения — повышение качества записи за счет снижения нелинейных искажений. Синхронизирующие импульсы с генератора 8 сигнала развертки поступают на вход формирователя 9 импульсов, с помощью которого приобретают прямоугольную форму. При записи одной дорожки эти импульсы подаются на формирователь

10 сигналов треугольной формы и далее на компаратор 11, выход которого является выходом блока 7 управления. На второй вход компаратора 11 подается звуковой сигнал. Модулятор 2 является оптическим затвором на пути излучателя I.

Оптическая система 3 фокусирует прошедший световой лоток в плоскость оптического кристалла дефлектора 4. Созданный сканирующий луч формируется оптической системой 5 на пленке 6 в качестве дорожек записи. Рассмотрены случаи для записи двух, трех дорожек. 2 з. п. ф-лы, 4 ил.

1385135

Изобретение относится к кинотехнике, а именно к устройствам для оптической записи фонограммы с помощью светомодулирующих устройств.

Целью изобретения является повышение качества записи за счет снижения нелинейных искажений.

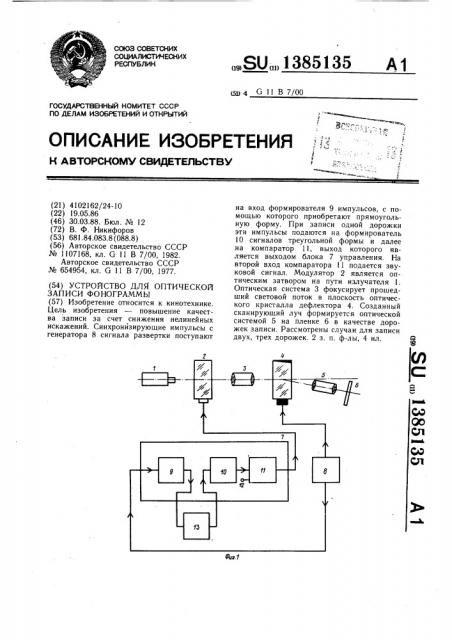

На фиг. 1 показана функциональная схема устройства для оптической записи фонограммы; на фиг. 2 — схема с удвоителем частоты импульсов для полчения 2" дорожек; на фиг. 3 — схема для получения любого числа дорожек; на фиг. 4— временные диаграммы сигналов в различных точках схем.

Устройство содержит лазерный излучатель 1, электрооптический или акустооптический модулятор 2, первую систему оптических линз 3, формирующую световой поток в плоскости кристалла акустооптического дефлектора (АОД) 4, вторую систему оптических линз 5, формирующую пишущий штрих в плоскости светочувствительной кинопленки 6, блок 7 управления, управляющий работой модулятора 2, генератор 8 развертки, формирующий ультразвуковой сигнал развертки АОД и синхроимпульсы для блока 7 управления. Блок 7 управления содержит формирователь 9 прямоугольных импульсов со скважностью q=2, формирователь 10 сигналов треугольной формы и компаратор 11 с входом 12 для звукового сигнала. Между формирователями 9 и 10 включен умножитель 13 частоты импульсов.

Для записи двух, четырех или 2" дорожек умножитель частоты выполнен в виде удвоителя частоты импульсов (фиг. 2), состоящего из первого одновибратора 14, вход которого соединен с выходом формирователя 9 и с входом инвертора 15, выход которого соединен с входом второго одновибратора 16, выходы одновибраторов соединены с входами схемы ИЛИ 17, выход которой соединен с входом второго формирователя 18 прямоугольных импульсов.

Для записи 2" дорожек удвоители частоты импульсов включаются последовательно, число их равно п.

Для записи любого числа п дорожек умножитель 13 частоты содержит (фиг, 3) одновибратор 14, (и — 1) устройств 19 временного сдвига, построенных на одновибраторах, схему ИЛИ 17 и дополнительный формирователь 18 прямоугольных импульсов. Входы всех устройств временного сдвига соединены между собой, с выходом формирователя 9 и с входом одновибратора 14, выход которого соединен с одним из входов схемы ИЛИ 17.

Выходы устройств 19 временного сдвига через суммирующие сопротивления 20 соединены с вторым входом схемы ИЛИ 17, выход которой соединен с входом дополнительного формирователя 18 прямоугольн ых им пул ьсов.

55 г

Устройство работает следующим образом.

Синхронизирующие импульсы с генератора сигнала развертки поступают на вход формирователя 9 прямоугольных импульсов, с помощью которого приобретают прямоугольную форму со скважностью ц=2 (фиг. 4, диаграмма 21). При записи одной дорожки эти импульсы подаются на формирователь 10 сигналов треугольной формы и далее на компаратор ll, выход которого является выходом блока 7 управления (фиг. 1). На второй вход компаратора 11 подается звуковой сигнал. Модулятор 2 является оптическим затвором на пути излучателя 1, Оптическая система 3 фокусирует прошедший световой поток в плоскость оптического кристалла дефлектора с помощью которого создается сканирующий луч, формирующийся оптической системой 5 на пленке 6 в качестве дорожек записи.

Формирование сигнала треугольной формы происходит с помощью схемы, построенной на диодном мосте, включенном между коллекторами двух транзисторов с разной проводимостью. Нагрузкой диодного моста является конденсатор, который заряжается через указанные транзисторы. Возможны другие варианты построения формирователя сигнала треугольной формы.

Для записи двух дорожек (фиг. 2) в качестве умножителя используется удвоитель частоты.

Импульсы со скважностью q=2 (диаграмма 21, фиг. 4) поступают на одновибратор 14 и инвертор 15. На выходе одновибратора 14 получается сформированный по переднему фронту одиночный импульс (фиг. 4, диаграмма 22), а инвертор служит для поворота импульса (диаграмма 23), чтобы одновибратор 16 формировал одиночный импульс также по переднему фронту (диаграмма 24) . При этом на,выходе схемы ИЛИ 1? появляются импульсы с частотой, в два раза больше частоты синхроимпульсов (диаграмма 25).

Формирователь доводит полученные импульсы до скважности q=2 (диаграмма 26) и подает их на формирователь 10 сигналов треугольной формы. Теперь на компаратор 11 за один период развертки дефлектора 7 поступает треугольный сигнал удвоенной частоты (диаграмма 27), сравниваемый со звуковым сигналом, что приводит к записи на пленке двухдорожечной фонограммы.

Для получения четырехдорожечной фонограммы последовательно с первым вклю= чается второй удвоитель частоты. Для получения 2" дорожек требуется и удвоителей частоты, включенных последовательно.

Для получения любого числа дорожек используется схема умножителя частоты (фиг. 3).

Работа схемы для записи 3-х дорожек.

Сигнал с выхода формирователя 9 (диаграмма 21) подается на вход блоков

1385135

Формула изобретения моор

Фиг, 2

3 временного сдвига. Эти блоки представляют собой два последовательно включенных одновибратора, которые также, как и одновибратор 14, вырабатывают одиночные импульсы по переднему фронту, но в первом из них задействована временная цепочка, позволяющая сформировать одиночные импульсы, сдвинутые в периоде синхросигнала на равные между собой промежутки времени (на 1/3 периода синхроимпульсов для 3-дорожечной фонограммы) . Сдвиг регулируется 10 переменным резистором первого одновибратора (диаграммы 28 и 29). Через суммирующие резисторы эти сигналы подают на вход схемы ИЛИ. На выходе схемы ИЛИ !

7 при этом получаются импульсы утроенной частоты (диаграмма 30), которые с помощью формирователя 18 преобразуются в импульсы со скважностью 2 (диаграмма 31) .

Теперь на входе формирователя 1О получают сигнал треугольной формы утроенной частоты (диаграмма 32). 20

Таким образом, за один период развертки луча дефлектора формируется на пленке

6 три дорожки записи.

Для получения и дорожек записи необходимо последовательно включить друг 25 за другом (п — 1) блоков временного сдвига и подобрать временными цепочками одновибраторов необходимые времена сдвига одиночных импульсов относительно переднего фронта импульса формирователя 9.

1. Устройство для оптической записи фонограммы, содержащее установленные на одной оптической оси излучатель, модулятор, систему линз и дефлектор, электрически соединенный с генератором развертки, а также блок управления, выход которого соединен с модулятором, отличающееся тем, что, с целью повышения качества записи за счет снижения нелинейных искажений, блок управления модулятором содержит последовательно соединенные формирователь прямоугольных импульсов, умножитель частоты, формирователь треугольных импульсов и компаратор, один из входов которого является входом звукового сигнала блока управления модулятором, причем вход умножителя соединен с выходом синхронизирующих импульсов генератора развертки.

2. Устройство по п. 1, отличающееся тем, что умножитель частоты выполнен в виде и последовательно соединенных удвоителей частоты импульсов, содержащих каждый два одновибратора, инвертор, схему ИЛИ и дополнительный формирователь импульсов прямоугольной формы, причем вход первого одновибратора соединен с входом инвертора, выход которого соединен с входом второго одновибратора, выходы одновибраторов соединены с входами схемы ИЛИ, выход которой соединен с входом дополнительного формирователя прямоугольных импульсов, выход которого является выходом удвоителя.

3. Устройство по п. 1, отличающееся тем, что умножитель частоты импульсов выполнен в виде одновибратора, n — 1 блоков временного сдвига, схемы ИЛИ и дополнительного формирователя прямоугольных импульсов, причем выход формирователя импульсов прямоугольной формы соединен с входом одновибратора и с входами блоков временного сдвига, выход одновибратора соединен с входом схемы ИЛИ, выход которой соединен с входом дополнительного формирователя прямоугольных импульсов, выходы блоков временного сдвига через суммирующие резисторы соединены с вторым входом схемы ИЛИ, выход дополнительного формирователя прямоугольных импульсов является выходом умножителя.

ФигЗ

2, 25
