Изобретение относится к радиотехнике. Цель изобретения - повьшение надежности. Устрво содержит последовательно соединенные модули, каждый из к-трых включает фазовращатель 3, умножители частоты в п раз 4 и п-1 раз 5, усилитель 6, направленный ответвит.ель 7, излучатель 9, смеситель 10.Введены У- Циркуляторы 1 и 12, управляемыеключи 2 и 13, направленный ответвитель 8, амплитудный детектор 11,управляющие эл-ты 14 и 15. При выходе из строя какого-либо генераторного каскада в модуле на дополнительном выходе ответвителя 8, а также на входах эл-тов 14 и 15 -амплитуда сигналов снижается до нуля Эл-т 14 размыкает.ключ 2, а элемент 15 замыкает ключ 13, Входной СВЧ-сигнал йроходит по цепи: Y-циркулятор 1, ключ 13, Y-циркулятор 12, и попадает на вход последующего модуля. Т.обр., выход из строя генераторных каскадов в модуле не нарушает работоспособности последукнцих модулей и устр-ва в целом. 1 ил. с S (О

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК

„„80„„1З85171

А1 (sg 4 Н 01 0 21/00

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

Н АВТОРСКОМ,К СВИДЕТЕЛЬСТВУ

ХОд ледую/ф Ю

ДЛЯ

Вход

Ол Рдц

НОЭЛЯ

ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССР

ПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТКРЫТИЙ (21) 4047946/24-09 (22) 01.04.86 (46) 30.03.88. Бюл. 9 12 (71) Московский институт инженеров гражданской авиации и Московский ави" ационный институт им. Серго Орджоникидзе (72) Э.А.Лутин и В.Н.Шкаликов (53) 621.396 ° 677 (088.8) (56) Макарова Я.В., Шкаликов В.Н.

Проектирование умножителей частоты на диодах с нелинейной емкостью р-и-перехода. Куйбышев, КУАИ, !981, с. 8. (54) АКТИВНАЯ ФАЗИРОВАННАЯ АНТЕННАЯ

РЕШЕТКА (57) Изобретение относится к радиотехнике. Цель изобретения - повьппение надежности. Устр-во содержит последовательно соединенные модули, каждый из к-рых включает фазовращатель 3, умножители частоты в п раз 4 и п-1 раз 5, усилитель 6, направленный ответвитель 7, излучатель 9, смеситель

10. Введены Y-циркуляторы 1 и 12, уп" равляемые ключи 2 и 13, направленный ответвитель 8, амплитудный детектор

11, управляющие эл-ты 14 и 15. При выходе из строя какого-либо генераторного каскада в модуле на дополнительном выходе ответвителя 8, а также на входах эл-тов 14 и 15 .амплитуда сигналов снижается до нуля. Эл"т

14 размыкает ключ 2, а элемент 15 замыкает ключ 13, Входной СВЧ-сигнал проходит по цепи: Y-циркулятор 1, ключ 13, Y-циркулятор 12, и попадает на вход последующего модуля. T.îáð., выход из строя генераторных каскадов в модуле не нарушает работоспособности последующих модулей и устр-ва в целом. 1 ил.

1385171

BHKGIH Заказ 1414/48 Тираж 632

Подписное

Произв.-полигр. пр-тие, г. Ужгород, ул . Проектная, 4

Изобретение относится к радиотехнике и может быть использовано в радиотехнических системах СВЧ-диапа,зона. т

Цель изобретения — повышение надежности активной фазированной антенной решетки (АФАР).

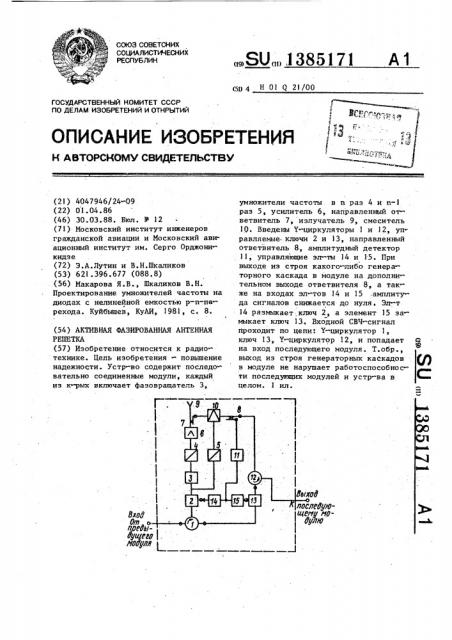

На чертеже представлена структурная схема ДФАР. 10

АФАР содержит последовательно соединенные модули, каждый из которых включает первый 7-циркулятор 1, первый управляемый ключ 2, фазовращатель 3, умножители 4 и 5 частоты в 15 и раз и и-1 раз соответственно, усилитель 6, первый 7-и второй 8 направленные ответвители (НО), излучатель 9, смеситель 10, амплитудный.детектор 11, второй Y-циркулятор 12, 20 второй управляемый ключ 13 а также первый 14 и второй 15 управляющие элементы.

АФАР работает следующим образом.

При подаче СВЧ-сигнала на вход мо- 5 дуля он проходит через первый 7-циркулятор 1, первый управляемый ключ 2 (замкнутый в исходном состоянии), фазовращатель 3, умножитель 4 частоты в и раз, усилитель 6, первый НО 7 и излучается в свободное пространство излучателем 9 с частотой пй „ и фазой пЦ, где f „- частота входного

СВЧ-сигнала; tp- сдвиг фаз в фазовращателе 3. С дополнительного выхода первого НО 7 часть излучаемого СВЧсигнала ответвляется на один вход смесителя 10, на другой вход кбторого поступает СВЧ-сигнал с частотой (n-1)Й „ и фазой (= О. На выходе 40 смесителя 10 выделяется сигнал с разностной частотой f „и фазой ng, который, проходя через второй НО 8 и второй 1-циркулятор 12, попадает на вход последующего модуля. В последую-45 щем модуле происходят аналогичные преобразования с входным сигналом, благодаря чему обеспечивается линейный сдвиг фаз по раскрыву АФАР при

Hpентичном сдвиге фаз B фазовращате 50 лях 3.

При выходе из строя какого-либо генераторного каскада в модуле на дополнительном выходе второго НО 8) а также на входах первого 14 и второго 15 управляющих элементов амплитуда сигналов снижается до нуля. В этом. случае первый управляющий элемент размыкает первый управляющий ключ 2, а второй управляющий эле мент 15 замыкает второй управляемый ключ 13..Входной СВЧ-сигнал прохо-. дит по цепи . первый Y-циркулятор 1, второй управляемый ключ 13, второй

Y-циркулятор 12, и попадает на вход последующего модуля. Таким образом, выход из строя генераторных каскадов в модуле не нарушает работоспособ-. ность последующих модулей и АФАР в целом.

Формула изобретения

Активная фазированная антенная решетка, содержащая последовательно соединенные модули, каждый из которых состоит из последовательно соеди . ненных фазовращателя, умножителя частоты в и раз, усилителя, первого направленного ответвителя и излучателя, а также умножителя частоты в и-1 раз, вход которого соединен с входом фазовращателя, а выход - с первым входом смесителя, второй вход которого соединен с дополнительным выходом первого направленного ответвителя, о т л и ч а ю щ а я с я тем, что, с целью повышения надежности, в каждый модуль введены второй направленный ответвитель, амплитудный детектор, первый и второй Y-циркуляторы, пер вый и второй управляемый ключи, первый и второй управляющие элементы, при этом второе и третье плечо первого Y-цир флятора соединены соответственно через первый и второй управляемые ключи с входом фазовращателя и первым плечом второго Y-циркулято ра, а первое плечо первого Y-циркулятора является входом модуля, при этом управляющие входы первого и второго управляемых ключей соединены с выходами первого и второго управляющих элементов, входы которых соединены через амплитудный детектор с дополнительным выходом второго направленного ответвителя, выход которого соединен с вторым входом второго

Y-циркулятора, третье плечо которого является выходом модуля.
