Rc-генератор

Rc-генератор

Иллюстрации

Показать все

Реферат



Изобретение относится к радиотехнике . Цель изобретения - повышение стабильности амплитуды генерируемых колебаний в диапазоне частот. Г-р содержит операц. усилители 1 и 2, резисторы () 3 и 4, конденсаторы 5-8, нелинейный делитель напряжения (НДН) 9, введен переменный Р 10.В момент включения возникают колебания с нарастающей амплитудой.Скорость нарастания ограничивается НДН 9.Через некоторое время в г-ре устанавливаются колебания со стационарной амплитудой. Частоту генерации можно менять за счет изменения сопротивления Р 10 при постоянной амплитуде выходного сигнала, 1 ил. с g (Л

СОЮЗ СОВЕТСНИХ

СОЦИАЛИСТИЧЕСНИХ

РЕСПУБЛИН (g1) 4 Н 03 В 5/26 ---"., ОПИСАНИЕ ИЗОБРЕТЕНИЯ

Н ABTOPCHOMV СВИДЕТЕЛЬСТВУ

ГОСУДАРСТВЕННЫЙ НОМИТЕТ СССР

ПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТНРЫТИЙ (21) 3897364/24-09 (22) 20 ° 05.85 (46) 30.03.88. Бюл. Ф 12 (7 1) Всесоюзный научно-исследовательский и проектно-конструкторский институт охраны окружающей природной средй в угольной промышленности (72) Г.А.Прохоров и В.И.Клепиков (53) 621.373.42(088.8) . (56) Авторское свидетельство СССР

У 1072242, кл. Н 03 В 5/26, 1982, Шило Б.Л, Линейные интегральные схемы. M.: Советское радио, 1979, стр. 206.

„.SUÄÄ 1385220 А 1 (54) RC-ГЕНЕРАТОР (57) Изобретение относится к радиотехнике. Цель изобретения — повышение стабильности амплитуды генерируемых колебаний в диапазоне частот.

Г-р содержит операц. усилители 1 и

2, резисторы (Р) 3 и 4, конденсаторы

5-8, нелинейный делитель напряжения (НДН) 9, введен переменный P 10.Б момент включения возникают колебания с нарастающей амплитудой. Скорость нарастания ограничивается НДН 9.Через некоторое время в г-ре устанавливаются колебания со стационарной амплитудой. Частоту генерации можно менять за счет изменения сопротивле- <о.

"а ния P 10 при постоянной амплитуде выходного сигнала. 1 ил.

1385?20

Изобретение относится к радиотехнике и может быть использовано в и третьего конденсаторов 5 8,6 7.

p,Hàëèç выражений (1) и (2) показывает, что частоту генерации в предложенном RC-генераторе можно изменять за счет изменения сопротивления переменного резистора 10 при постоянной амплитуде выходного сигнала.

Формула изобретения В1 С1 - R2 С2 — RÇCÇ R1C1+R2C2 (1) R2C1 С4

40 (2) R1Ci+R2C2 С3

Заказ 1418 50 Тираж

ВНИИПИ Государственного комитета СССР по делам изобретений и открытий

113035, Москва, Ж-35, Раушская наб., д. 4/5

Подписное

Производственно-полиграфическое предприятие, г. Ужгород, ул. Проектная, 4 качестве источника низкочастотных гармонических колебаний.

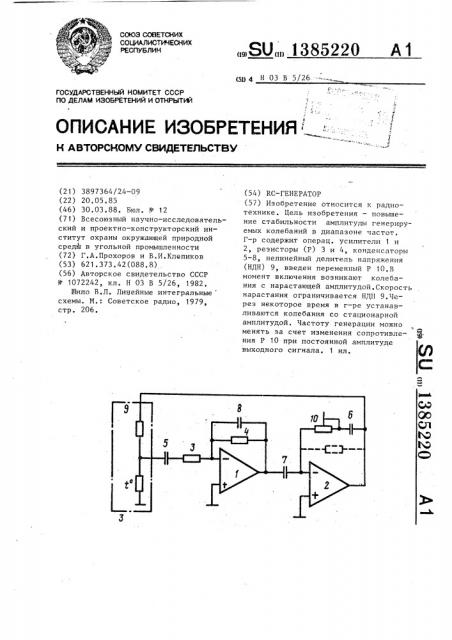

Цель изобретения — повышение стабильности амплитуды генерируемых колебаний в диапазоне частот, На чертеже приведена структурная электрическая схема RC-генератора.

RC-генератор содержит -rrepabN и второй операционные усилители 1 и .2, первый и второй резисторы 3 и 4, первый, второй, третий и четвертый конденсаторы 5 — 8> нелинейный дели- 15 тель 9 напряжения, переменный резистор 10.

RC-генератор работает следующим образом.

В момент включения возникают коле- 20 бания с нарастающей амплитудой,скорость нарастания которой ограничивается нелинейным делителем 9. В результате, через некоторое время в

RC-генераторе устанавливаются колеба- 25 ния со стационарной амплитудой.

Первый и второй операционные усилители 1,2 выполнены в виде современных интегральных операционных усилителей, поэтому частота генерации ы ЗО и модуль коэффициента передачи на частоте генерации (К у (определяются из выражений где R1, R2, RÇ вЂ” сопротивления соответственно первого резистора З,второго резистора 4,переменного резистора 10;

С1, С2,СЗ,С4 — емкость соответст- . венно первого,чет 50 вертого,второго

Составитель

Редактор И.Сегляник Техред Л.Оли

RC-генератор, содержащий первый и второй операционные усилители, пер" вый резистор, второй резистор, один вывод, которого подключен к инвертирующему входу первого операционного усилителя, первый конденсатор, второй конденсатор, один вывод которого подключен к выходу второго операционного усилителя, третий конденсатор, один вывод которого подключен к инвертирующему входу второго операционного уеилителя, четвертый конденсатор, один вывод которого подключен к инвертирующему входу первого операционного усилителя, нелинейный делитель напряжения, который включен между выходом второго операционного усилителя и общей шиной, о т л и ч а ю щ и йс я тем,что, с целью повышения стабильности амплитуды генерируемых колебаний в диапазоне частот, в него введен переменный резистор, который включен между инвертирующим входом второго операционного усилителя и другим выводом второго конденсатора, вторые выводы второго резистора и четвертого конденсатора подключены к выходу первого операционного усили теля, первый конденсатор включен между отводом нелинейного делителя напряжения и одним выводом первого резистора, другой вывод которого подключен к инвертирующему входу первого операционного усилителя, другой вывод третьего конденсатора подключен к выходу первого операционного усилителя,неинвертирующие входы первого и второго операционных усилителей подключены к общей шине.

В.Рудай йнык Корректор M. (Ыроши
