Устройство для автоматической подстройки частоты гетеродина телевизионного приемника

Устройство для автоматической подстройки частоты гетеродина телевизионного приемника

Иллюстрации

Показать все

Реферат



Изобретение относится к телевизионной технике и расширяет полосу захвата. Устройство содержит УВЧ 1, смеситель 2, гетеродин 3, УПЧ 4, амплитудный детектор 5, анализатор 6 наличия синхронизма, амплитудный селектор В, усилитель 11 частотного детектора , частотный детектор 12, сумматор 13, блок 14 настройки. Введены анализатор 7 сигнала звукового сопровождения , логич. блок 9, управляемьй источник 10 напряжения. Устройство позволяет расширить полосузахвата без опасности ложного захвата соседних каналов, т.к. перестройка частоты гетеродина под действием источника 10 происходит в зависимости от начальной расстройки в определенном направлении. В табл. приведены логич. уровни напряжений на выходах блока 9 в зависимости от состояния приема телевизионного сигнала. По табл. м.б. получена стандартными методами структура логич. блока 9 при реализации его в выбранном элементном базисе. 1 табл. 3 ил. (О (Л

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИН

А1 (19) (11) (gi) 4 Н 04 И 5/50

Г;, фл. „

ОПИСАНИЕ ИЗОБРЕТЕНИЯ/:" ., ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССР

ПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТКРЫТИЙ

Ф В"К А BTOPCHOMY СВИДЕТЕЛЬСТВУ (21) 4005454/24-09 (22) 08.01.86 (46) 30.03.88. Бюл. Ф 12 (72) Б.С.Доброборский (53) 621.397(088.8) (56) Авторское свидетельство СССР

Ф 879820, кл. Н 04 N 5/50, 1979.

Авторское свидетельство СССР

N 579707, кл. Н 04 N 5/50, 1976. (54) УСТРОЙСТВО ДЛЯ АВТОМАТИЧЕСКОЙ

ПОДСТРОЙКИ ЧАСТОТЫ ГЕТЕРОДИНА ТЕЛЕВИЗИОННОГО ПРИЕМНИКА (57) Изобретение относится к телевизионной технике и расширяет полосу захвата. Устройство содержит УВЧ 1, смеситель 2, гетеродин 3, УПЧ 4, амплитудный детектор 5, анализатор 6 наличия синхронизма, амплитудный селектор 8, усилитель 11 частотного де-. тектора, частотный детектор 12, сумматор 13, блок 14 настройки. Введены анализатор 7 сигнала звукового сопровождения, логич, блок 9, управляемый источник 10 напряжения. Устройство позволяет расширить полосу захвата без опасности ложного захвата соседних каналов, т.к. перестройка частоты гетеродина под действием источника 10 происходит в зависимости от начальной расстройки в определенном направлении. В табл. приведены логич. уровни напряжений на выходах блока 9 в зависимости от состояния приема телевизионного сигнала. По табл. м.б. получена стандартными методами структура логич. блока 9 при реализации его в выбранном элементном базисе. 1 табл. 3 ил.

1385329

Изобретение относится к телевизионной технике и может быть использовано в составе телевизионных приемников, Цель изобретения — расширение по5 лосы захвата.

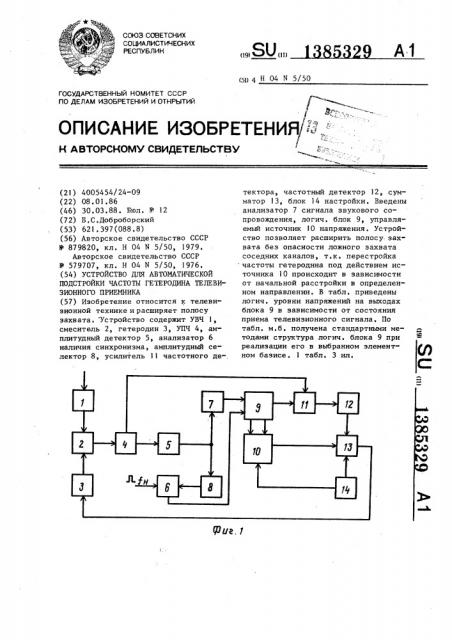

На фиг.! представлена структурная электрическая схема устройства для автоматической подстройки частоты гетеродина телевизионного приемника; на фиг.2 — анализатор сигнала звукового сопровождения, вариант, на фиг.3 — - анализатор наличия синхрониэма, вариант. 15

Устройство для автоматической подстройки частоты гетеродина телевизионного приемника (фиг.1) содержит усилитель 1 высокой частоты (УВЧ), смеситель 2, гетеродин 3, усилитель

4 промежуточной частоты (УПЧ), ам.плитудный детектор (АД) 5, анализатор

6 наличия синхронизма (АНС), анализатор 7 сигнала звукового сопровождения (АСЗС), амплитудный селектор 25 (АС) 8, логический блок 9, управляемый источник 10 напряжения (УИН), усилитель 11 частотного детектора (У Щ), частотный детектор (ЧД) 12, сумматор 13 и блок 14 настройки.

Анализатор 7 . сигнала звукового сопровождения (фиг.2) может быть выполнен в виде последовательно соединенных усилителя 15 промежуточной частоты звука (УПЧЗ), выпрямителя 16, фильтра 17 нижних частот (ФНЧ) и компаратора 18.

Анализатор наличия синхрониэма (фиг.3) может быть выполнен в виде последовательно соединенных элемента И-HE 19, пикового детектора 20 и формирователя .21.

Устройство для автоматической подстройки частоты гетеродина телевизионного приемника работает следующим образом.

В зависимости от точности предварительной настройки гетеродина при выключенной АПЧГ возможны следующие состояния устройства.

ТВ-приемник настроен с такой частотностью, при которой обеспечивается уверенный прием как изображения, так и звукового сопровождения, частота настройки гетеродина 3 при этом

55 близка к номинальной.

ТВ-приемник настроен так, что частота гетеродина 3 значительно выше номинальной. В этом случае промежуточная частота изображения (f„)

rip. lhSOep подавлена, а промежуточная частота звука (f, „„ ) проходит без ослабления.

ТВ-приемник настроен так, что частота гетеродина, 3 значительно ниже номинальной, в этом случае f пр. ъв ка подавлена,. а f проходит без

>р изоьр ослабления, ТВ-приемник расстроен, при этом не принимается сигнал ТВ-программы.

При первом состоянии приема телевизионного сигнала, при котором обеспечивается как синхронизация изображения, так и прием звукового сопровождения, на выходе АНС 6 и выходе

АСЗС 7 формируются уровни "0", поступающие на второй и первый входы логического блока 9. При этом на третьем и первом выходах логического блока 9 формируется уровень "О", а на втором выходе — уровень "1". Логические уровни с третьего и первого выходов логического блока 9, поступая на соответствующие входы УИН-10, блокируют перестройку и сохраняют на

его выходе исходное напряжение равное нулю, а уровень "1" с второго выхода логического блока 9 поступает на соответствующий вход УЧД 11! под действием которого последний включается, При этом обеспечивается обычная работа сис темы ав топодст ройки час тоты гетеродина, так как с включением

УЧД 1! замыкается петля автоподстройки гетеродин 3, смеситель 2, УПЧ 4, УЧД 11, ЧД 12, сумматор 13, гетеродин 3, причем в сумматоре 13 складываются напряжение настройки, подаваемое с блока 14 настройки, и напряжение ошибки, поступающие с выхода

ЧД 12.

При втором состоянии приема телевизионного сигнала, при котором синхронизация изображения отсутствует, а звуковое сопровождение есть, система автоподстройки работает следующим образом: на первый вход логического блока 9 поступает уровень "1" с выхода АСЗС 7, на второй вход логического блока 9 поступает с выхода

АНС 6 уровень "0".

При этом на третьем выходе логического блока 9 присутствует уровень

"I а на первом и втором выходах— уровни "0". Уровень "0", поступающий с второго выхода логического блока

1385329

9 на второй вход УЧД 11, отключает его и соответственно схему 11 АПЧГ

ТВ-приемника.

Под действием сочетания напряжений, поступающих на первый и второй входы УИН 10, последний начнет мед- . ленно менять напряжение на выходе, которое, складываясь в сумматоре 13 с напряжением настройки, подаваемым на второй вход сумматора 13 с выхода блока 14 настройки, поступает на вход гетеродина 3 и начинает перестраивать его частоту в сторону уменьшения до достижения величины, близкой к номинальной, при которой телевизором обеспечивается прием звукового сопровождения, что соответствует первому состоянию приема телевизионного сигнала. При этом в АНС 6, логическом блоке 9, УЧД 11 и УИН 10 происходят переключения, соответствующие первому состоянию, причем напряжение на выходе УИН 10 блокируется и сохраняется неизменным за все 25 время приема данного телевизионного канала, на который настроен телевизор.

В результате переключений, соответствующих первому состоянию приема 30 телевизионного сигнала, замыкается петля обратной связи АПЧГ, как это было указано выше, причем в сумматоре 13 складываются три напряжения: напряжение настройки, поступающее с блока 14 настройки, напряжение УИН

10 и напряжение ошибки с выхода ЧД 12.

При третьем состоянии приема телевизионного сигнала, при котором отсутствует звуковое сопровождение, а синхронизация изображения обеспечивается, система автоподстройки работает следующим образом: на первый вход логического блока 9 с АС3С 7. поступает уровень "0, так как прием 45 звукового сопровождения отсутствует, на второй вход логического блока 9 с выхода АНС 6 поступает уровень "1", так как синхронизация изображения обеспечивается. При этом на втором и третьем выходах логического блока 9 присутствует уровень "0", а на первом выходе — уровень "1".

Уровень "0", подаваемый с второго выхода логического блока 9 на УЧД 11, 55 отключает его и тем самым размыкает петлю АПЧГ.

Под действием сочетаний напряжений, пас.тупающих на входы УИН 10, последний начнет медленно менять выходное напряжение, которое,складываясь в сумматоре 13 с напряжением настройки, подаваемым с блока 14 настройки на второй вход сумматора 13, поступает на вход гетеродина 3 и перестраивает его частоту в сторону увеличения до достижения величины, близкой к номинальной, при которой телевизором обеспечиваются прием звукового сопровождения и синхронизация изображения, т,е, достигается первое состояние приема телевизионного сигнала. При этом в АСЗС 7, логическом блоке 9, УЧД 11 и УИН 10 происходят переключения, соответствующие первому состоянию, причем напряжение на выходе УИН 10 блокируется и сохраняется неизменным эа все время приема данного телевизионного канала, на который настроен ТВ-приемник.

В результате переключений, соответствующих первому состоянию приема телевизионного сигнала, замыкается петля обратной связи АПЧГ, причем в сумматоре 13 складываются три напряжения: напряжение настройки, поступающее с блока 14 настройки, напряжение с выхода УИН 10 и напряжение ошибки с выхода ЧД 12, и обеспечивается точная настройка частоты гетеродина 3.

При четвертом состоянии приема телевизионного сигнала, при котором отсутствует как звуковое, так и синхронизация, на первый и второй входы логического блока 9 поступают уровни

"0", на его выходах также формируются уровни "0".

При этом УИН 10 заблокирован, УЧД ll отключен, петля схемы АПЧГ разомкнута — система АПЧГ отключена.

При переключении телевизионного приемника с канала на канал, а также при включении его в сеть импульс блокировки АПЧГ, формируемый в блоке 14 настройки, производит сброс выходного напряжения УИН 10 путем подачи этого импульса на третий вход УИН 10.

В таблице приведены логические уровни напряжений на выводах логического блока 9 в зависимости от состояния приема телевизионного сигнала.

По данной таблице может быть получена стандартными методами структура блока 9 при реализации его в выбранном элементном базисе.

1385329

Выводы логического блока 9

Состояния устройства

Первый Второй Первый Второй Тревход вход выход выход тий выход

0 0

0 1

0 0

0 0

0 0

АСЗС 7 (фиг.2) работает следующим образом.

Напряжение разностной частоты звука, выделяемое УПЧЗ 15, выпрямляется выпрямителем 16, фильтруется

ФНЧ 17, поступает на компаратор 18 с фиксированным порогом срабатывания.

Порог компаратора 18 выбирается таким образом, что при отсутствии сиг-. нала (наличии только помех ) на его выходе формируется уровень "0, а при наличии сигнала, принимаемого

ТВ-приемником — уровень "1".

АНС б (фиг.3) работает следующим образом.

При наличии синхронизма, т.е. когда схема строчной развертки эасинхронизирована с принимаемым ТВ-приемником сигналом, на выходе элемента

И-НЕ 19 формируются импульсы в моменты совпадения строчных синхроимпульсов и импульсов обратного хода строчной развертки. После накопления и запоминания пиковым детектором напряжение, сформированное из упомянутых импульсов, преобразуется в стандартные логические уровни формирователем 2! выполненным, например, на элементе И-НЕ, используемым в качест-. ве блока порогового блока, Таким образом, предлагаемое устройство позволяет расширить полосу захвата АПЧГ беэ опасности ложного захвата соседних каналов, так как перестройка частоты гетеродина под действием УИН происходит в зависимости от начальной расстройки в определенном направлении.

Формула изобретения

Устройство для автоматической под5 стройки частоты гетеродина телевизионного приемника, содержащее последовательно соединенные усилитель высокой частоты, смеситель, усилитель промежуточной частоты, усилитель час1р тотного детектора, частотный детектор, сумматор и гетеродин, выход которого соединен с вторым входом смесителя, второй выход усилителя промежуточной частоты соединен через последовательно соединенные амплитудный детектор и амплитудный селектор с первым входом анализатора наличия синхронизма, второй вход которого является входом импульсов обратного хода строчной развертки, второй вход сумматора соединен с первым выходом блока настройки, о т л и ч а ю щ ее с я тем, что, с целью расширения полосы захвата, введены анализатор

25 сигнала звукового сопровождения, логический блок и управляемый источник напряжения, включенные последовательно между выходом амплитудного детектора и третьим входом сумматора, 30 выход анализатора наличия синхрониэма соединен с вторым входом логического блока, второй выход которого соединен с вторым входом усилителя частотного детектора, а третий выход— с вторым входом управляемого источника напряжения, третий вход которого соединен с вторым выходом блока настройки.

1385329

0m
