№ )38594

Класс 12g, 2в2

E1 Á Гг1,Е1.д

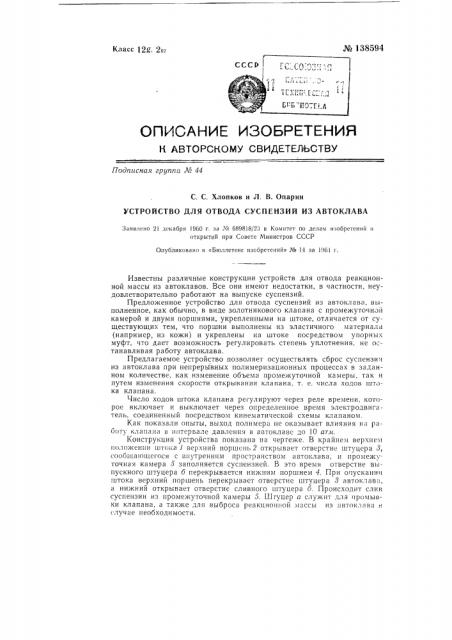

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

И АВТОРСНОМУ СВИДЕТЕЛЬСТВУ

Подписная группа № 44

С. С. Хлопков и Л. В. Опарин

УСТРОЙСТВО ДЛЯ ОТВОДА СУСПЕНЗИЙ ИЗ АВТОКЛАВА

Заявлено 21 декабря 1960 г. за ¹ 689818/23 в Комитет по делам изобретений н открытий при Совете Министров СССР

Опубликовано в «Бюллетене изобретений» № 11 за 1961 г.

Известны различные конструкции устройств для отвода реакционной массы из автоклавов. Все они имеют недостатки, в частности, неудовлетворительно работают на выпуске суспензий.

Предложенное устройство для отвода суспензий из автоклава, выполненное, как обычно, в виде золотникового клапана с промежуточной камерой и двумя поршнями, укрепленными на штоке, отличается от существующих тем, что поршни выполнены из эластичного материала (например, из кожи) и укреплены на штоке посредством упорных муфт, что дает возможность регулировать степень уплотнения, не останавливая работу автоклава.

Предлагаемое устройство позволяет осуществлять сброс суспензи;и из автоклава при непрерь1вных полимеризационных процессах в заданном количестве, как изменение объема промежуточной камеры, так и путем изменения скорости открывания клапана, т. е. числа ходов штока клапана.

Число ходов штока клапана регулируют через реле времени, которое включает и выключает через определенное время электродвигатель, соединенный посредством кинематической схемы клапаном.

Как показали опыты, выход полимера не оказывает влияния на работу клапана в интервале давления в автоклавс до 10 атм.

Конструкция устройства показана на чертеже. В крайнем верхнем положении штока 1 верхний поршсш 2 открывает отверстие штуцсра 3, сообщающегося с внутренним пространством автоклава, и промежуточная камера 5 заполняется сусиензией. В это время отверстие выпускного штуцера б перекрывается нижним поршнем 4. При опускании штока верхний поршень перекрывает отверстие штуцера 3 автоклава, а нижний открывает отверстие сливного штуцера б. Происходит слив суспензии из промежуточной камеры 5. Штуцер а служит для промывки клапана, а также для выброса реакционной массы из автоклава h случае необходимости. № 138594

Уплотнение поршней 2 и 4 через промежуточные упорные трубки

6 и 7 можно производить при работе клапана путем подтягивания нижней гайки 8.

Предмет изо бр етен и я

Устройство для отвода суспензий из автоклава, выполненное в виде золотникового клапана с промежуточной камерой и двумя поршнями, укрепленными на штоке, о т л и ч а ю щ е е с я тем, что, с целью увеличения срока работы и ее надежности, поршни выполнены из эластичного материала (например, из кожи) и укреплены на штоке посредством упорных муфт.
