Реферат



СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК ш4 В 65 В 11/12

ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССР

ПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТКРЫТИЙ л,, ОПИСАНИЕ ИЗОБРЕТЕНИЯ /": ..

К ПАТЕНТУ (21) 3606357/28-13 (86) PCI/FI 82/00043 (12.10.82) (22) 13.06.83 (31) 813193 (32) 14.10.81 (33) FI (46) 30.03.88. Бюл. N -12 (75) Сеппо Уолеви Расимус (FI) (53) 621.798.4(088.8) (56) Авторское свидетельство СССР

У 4670!9, кл. В 65 В 11/12, 1973. (54) УСТРОЙСТВО ДЛЯ ЗАГИБА КРОМКИ

УПАКОВОЧНОГО МАТЕРИАЛА, ОБЕРНУТОГО

ВОКРУГ РУЛОНА, К ЕГО ТОРЦУ

) „,SU„„1 86025 А3.(57) Изобретение относится к устройству, используемому при упаковке цилиндрического иэделия, например рулона бумаги, и предназначенного для загибания торцовой кромки обертки, обмотанной вокруг изделия. Цель изобретения — предотвращение повреждения упаковочного материала. Устройство для загибания кромки упаковочного материала, обернутого вокруг рулона, к

его торцу содержит приводные опорные валки для вращения бумажного рулона

2, носитель, выполненный в виде бесконечной цепи 3, установленной на звездочках 4, прижимные элементы, 1386025 выполненные в виде роликов 5, закрепленных на бесконечной цепи шарнирными соединениями 6, основание 8, ходовые ролики 9, рабочий цилиндр 10, скользящий по направляющим (для создания поперечного направления движения носителя). Оберточная бумага, наИзобретение относится к устройству, используемому при упаковке рулонов, например, бумаги и предназначенному для загибания торцовой кромки обертки, обмотанной вокруг рулона к

его торцу.

Цель изобретения — предотвращение повреждения упаковочного материала.

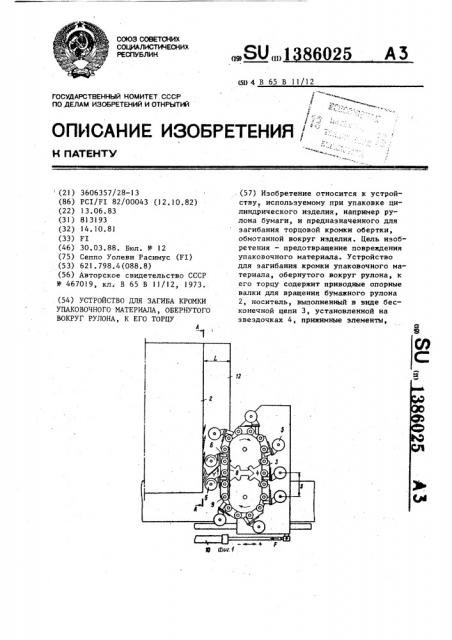

На фиг.1 показано устройство для !О загиба кромки упаковочного материала, обернутого вокруг рулона, к его торцу, вид сбоку; на фиг.2 — сечение

А-А на фиг.1; на фиг.3 — расположение прижимных элементов относительно торца рулона.

Устройство для загиба кромки упаковочного материала, обернутого вокруг рулона, к его торцу содержит приводные опорные валки 1 для вращения бумажного рулона 2, носитель, выполненный в виде бесконечной цепи 3, установленной на звездочках 4, прижимные элементы, выполненные в ниде

25 роликов 5, закрепленных на бесконечной цепи, с возможностью вращения вокруг своей оси посредством шарнирных соединений 6, приводной механизм

7, установленный на валу верхней звездочки, основание 8, смонтирован30 ное внутри бесконечной цепи и укрепленное на последней ходовых роликов

9, расположенных на основании 8 в момент контакта роликов 5 с торцом рулона 2. 35

Носитель установлен с возможностью. вращения в направлении от периферии рулона к его центру в плоскости, перпендикулярной плоскости вращения рулона, и имеет возможность сни- 40 жения в поперечном направлении посредством рабочего цилиндра 10 вдоль мотанная на рулон 2, выходит за торец рулона 2, образуя кромку 12. Носитель прижимается к торцу рулона.

При входе в контакт прижимных роликов 5 с кромкой !2 оберточной бумаги эти ролики прижимают ее к торцу рулона 2. 3 ил.

2 направляющих валов 11. Ролики 5 могут быть выполнены составными.

Устройство работает следующим образом.

Оберточная бумага наматывается на рулон 2 так, что она образует кромку 12, т.е. она выходит за торец рулона на ширину d.. .Носитель поСредством рабочего цилиндра !О .приближается к торцу рулона, при одновременном его вращении в направлении ы и движении цепи в направлении

При входе в контакт прижимных роликов 5 с кромкой 12 оберточной бумаги эти ролики прижимают ее к торцу рулона 2, при этом движение цилиндра

10 останавливается и устройство прижимает ролики 5 к торцу рулона силой, соответствующей силе цилиндра F.

Таким образом,,при вращении рулона 2 с прижимам роликами 5 кромки 12 оберточной бумаги к торцу рулона 2 образуются складки 13 (фиг.2). Ширина В складок 13 зависит от скорости вращения иу рулона, от скорости движения Чу цепи 3 и от расстояния S между роликами 5. Для выбора подходящей ширины складок соответственно

Регулируют указанные факторы.

На фиг.3 изображен поворот прижимного ролика 5 относительно его шарнирного соединения 6, при этом

Чмобозначает окружную скорость рулона 2 в месте контакта с роликом 5, V — скорость движения цепи 3, Z— относительное направление движения прижимного ролика 5 относительно торца рулона 2. В этом положении прижимной ролик 5 располагается под углом Ы относительно направления Y движения цепи 3, а движение прижим!

386025 ного ролика 5 относительно торца рулона 2 является движением прикатывания.

Формула изобретения

Устройство для загиба кромки упаковочного материала, обернутого вокруг рулона, к его торцу, содержащее приводные опорные валки для вращения рулона, прижимные элементы, шарнирно закрепленные на связанном с приводом носителе, установленном с возможностью вращения в направлении от периферии рулона к его центру в плоскости, перпендикулярной плоскости вращения рулона, о т л и ч а ю щ е е с я тем, что, с целью предотвращения повреждения упаковочного материала, носитель представлет собой бесконечную цепь, установленную на звездочках, а прижимные элементы выполнены в виде роликов, смонтированных с возможностью вращения вокруг своей оси.
