Устройство для купания животных

Устройство для купания животных

Иллюстрации

Показать все

Реферат



Изобретение относится к сельскому хозяйству Цель изобретения - снижение затрат труда при эксплуатации . Устройство для купания содержит ванну 1 в виде полого усеченного конуса Над ванной 1 расположен настил 2, вьшолненный в виде поплавка, на котором установлен воронкообразный выступ 3. Выступ 3 с помощью гидроцилиндра 4 может вместе с настилом 2 опускаться на дно ванны I или подниматься до уровня его верхних кромок По периметру настил 2 имеет конусную упорную площадку 5, которая предотвращает подъем ванны вьппе ее кромок. Животньпс загоняют на настил 2, который медленно опускается на дно ванны, выступ 3 вытесняет воду и уровень ее поднимается почти до верхних кромок ванны 1. При этом образуется кольцевая плавательная дорожка шириной, достаточной для прохода животного. 1 з.По ф-лы, 3 ил. с СО

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИН (51) 4 61 D

ГОСУДАРСТВЕННЫЙ НОМИТЕТ СССР

ПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТКРЫТИЙ

ОПИСАНИЕ ИЗОБРЕТЕНИЯ ц "

Н А ВТОРСНОМУ СВИДЕТЕЛЬСТВУ

ММО tgp (21) 4129052/30-15 (22) 08.10.86 (46) 07,04.88. Бюл. Ф 13 (71) Херсонский сельскохозяйственный институт им.А.Д.Цюрупы (72) В.А.Иванов и В.И.Арнаутов (53) 619:636.083.36 (088.8) (56) Nicholl Т.К.. е.а. Swimminga method to study the physioiogie

rasponse of the horse to study to

exercise. - J of the south. African

Veterinary Association, 1978, Ф 49,4 .р. З1З-315.

Авторское свидетельство СССР

В 242322, кл. А 61 D 11/00, 1968. (54) УСТРОЙСТВО ДЛЯ КУПАНИЯ ЖИВОТНЫХ (57) Изобретение относится к сельско му хозяйству. Цель изобретения—

1 снижение затрат труда при эксплуатации. Устройство для купания содержит ванну 1 в виде полого усеченного конуса. Над ванной 1 расположен настил 2, выполненный в виде поплавка, на котором установлен воронкообразный выступ 3. Выступ 3 с помощью гидроцилиндра 4 может вместе с настилом 2 опускаться на дно ванны 1 или подниматься до уровня его верхних кромок. По периметру настил 2 имеет конусную упорную площадку 5, которая предотвращает подъем ванны выше ее кромок. Животных загоняют на настил

2, который медленно опускается на дно ванны, выступ 3 вытесняет воду и уровень ее поднимается почти до верхних кромок ванны 1 ° При этом образуется кольцевая плавательная дорожка шириной, достаточной для прохода животного, 1 s.ï. ф-лы, 3 ил.

386191

1 1

Изобретение относится к сельскому хозяйству, в частности к устройствам для купания животных.

Цель изобретения — снижение.затрат труда при его эксплуатации.

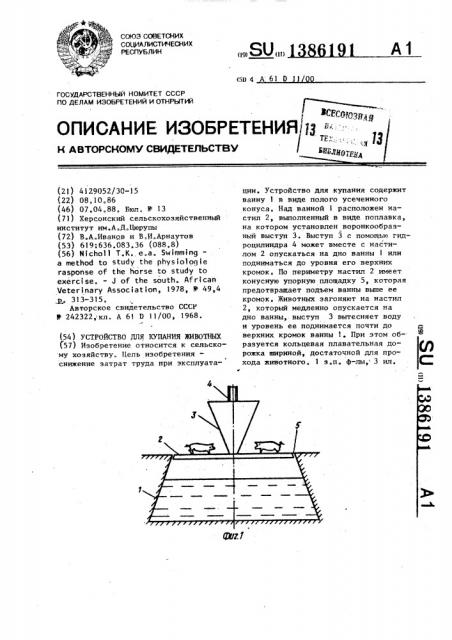

На фиг,l изображено устройство, общий вид; на фиг.2-то же, момент погружения; на фиг.3 — - то же, вид сверху.

Устройство для купания животных содержит ванну 1, выполненную в виде усеченного кону а. Над ванной расположен настил 2, выполненный в виде поплавка, на котором установлен воронкообразный выступ 3. Выступ 3 вместе с настилом посредством гидроцилиндра 4 опускается на дно ванны

1 или поднимается до уровня ее верхних кромок, По периметру настила 2 имеется конусная упорная площадка 5, которая предотвращает подъем настила выше кромок ванны.

Устройство работает следующим образом.

Перед опусканием настила его устанавливают заподлицо с верхними кромками ванны 1 посредством гидроцилинд, ра и ее конусная площадка 5 упирается в верхнюю часть неподвижной наклонной стенки ванны по всему периметру.

Животные загоняются на настил 2 и он медленно опускается в ванну, которая примерно на одну треть заполнена водой. При опускании настила 2 укрепленный на нем воронкообразный выступ 3 постепенно вытесняет воду и

1 при полном опускании на дно настила

2 ванны 1 уровень воды поднимается почти до верхних кромок ванны 1, Обеспечивая требуемую глубину для плавания. Когда верхнее основание выступа 3 станет заподлицо с верхними кромками ванны 1, то между кромка ми основания выступа и верхними кромками ванны 1, образуется кольцевая плавательная дорожка, шириной

1 достаточной для прохода животного.

Отрицательные углы, образуемые неподвижной стенкой ванны 1 и стенкой поплавка 3 исключают повреждение конечностей животных.

После окончания моциона настил вместе с животными поднимают к верхней кромке ванны и осуществляется эвакуация животных. При отказе гидроцилиндра 4 животные будут подняты вверх за счет выталкивания водой выступа 3.

25 Формула из обретения

1. Устройство для купания животных, содержащее ванну с жидкостью с расположенным над ним настилом, о т30 л и ч а ю щ е е с я тем, что, с целью снижения затрат труда при его эксплуатации, настил выполнен в виде поплавка с воронкообразным выступом в его центральной части и механизмом его вертикальногО пОгружения В ванну °

2. Устройство по п.1, о т л и— ч а ю щ е е с я тем, что ванна вы-. полнена в виде усеченного конуса.

13861 91

/

/

Г г

Составитель И.Бухарова

Техред Л. Сердюкова

Редактор Г.Гербер

Корректор А. Зимоко сов

Заказ 1442/7

Тираж 655 Подписное

ВНИИПИ Государственного комитета СССР по делам изобретений и открытий

113035, Москва, Ж-35, Раушская наб., д. 4/5

Производственно-полиграфическое предприятие, г. ужгород, ул. Проектная, 4
