Устройство для сбора,транспортирования и распределения продукции нефтяных скважин

Устройство для сбора,транспортирования и распределения продукции нефтяных скважин

Иллюстрации

Показать все

Реферат



Изобретение относится к устройству для сбора, транспортирования и распределения продукции нефтяных скважин . Изобретение может быть использовано в нефтедобывающей, нефтеперерабатывающией и химической промьпиленности. Цель изобретения состоит в повьшении качества продукции путем исключения попада ния газа в разделенные потоки. Устройство содержит емкость 1, снабженную штуцером 2 для ввода продукции , Штуцером 3 для отвода газа и штуцерами 4 для вывода продукции, отсекатель 5, вертикальные патрубки 6 с кaлибpoвaннымIi отверстиями 7, размещенные в вертикальных патрубках трубки 8, нижние концы которых выполнены с расширением в виде конуса 9, и установленные на наружной поверхности каждого конуса тангенциально по отношению к трубкам лопасти 10. 1 з.п. ф-лы, 2 ил.

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСНИХ

РЕСПУБЛИК (19) (И) А2 (5)) 4 В О1 0 19/00

ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССР

ПО ДЕЛАМ ИЗОБРЕТЕНИЙ И OTHPblTHA сгсощ,, ОПИСАНИЕ ИЗОБРЕТЕНИЯ Д3 „ "

Н А BTOPCHOMY СВИДЕТЕЛЬСТВУ (61) 1275087 (21) 409о829/23 26 (22) 20.05,86 (46) 07.04.88. Бюл. Р 13 (72) Е.А.Занкичев, P.Ñ.Ãàéíóòäèíîâ, Ю.Ф.Коротков и А.И.Егерев (53) 66.069.84(088.8) (56) Авторское свидетельство СССР

1275087, кл. В О 1 D 19/00, 1985 (54) УСТРОЙСТВО ДЛЯ СБОРА, ТРАНСПОРТИРОВАНИЯ И РАСПРЕДЕЛЕНИЯ ПРОДУКЦИИ

НЕФТЯНЫХ СКВАЖИН (57) Изобретение относится к устройству .для сбора, транспортирования и распределения продукции нефтяных скважин. Изобретение может быть использовано в нефтедобывающей, нефтеперерабатывающией и химической промышленности. Цель изобретения состоит в повышении качества продукции путем исключения попадания газа в разделенные потоки. Устройство содержит емкость 1, снабженную штуцером 2 для ввода продукции, штуцером 3 для отвода газа и штуцерами 4 для вывода продукции, отсекатель 5, вертикальные патрубки 6 с калиброванными отверстиями 7, размещенные в вертикалъных патрубках трубки 8, нижние концы которых выполнены с расширением в виде конуса 9, и установленные на наружной поверхности каждого конуса тангенциально по отношению к трубкам лопасти 10.

1 з.п. ф-лы, 2 ил.

1386225

Изобретение относится к устройствам для сбора, транспортирования и распределения продукции нефтяных скважин, используемым в нефтедобывающей, нефтеперерабатывающей, а также

5 химической промышленности, и является усовершенствованием известного устройства по авт.св. Р 1275087.

Целью изобретения является повышение качества продукции путем исключения газа в разделенные потоки жидкости

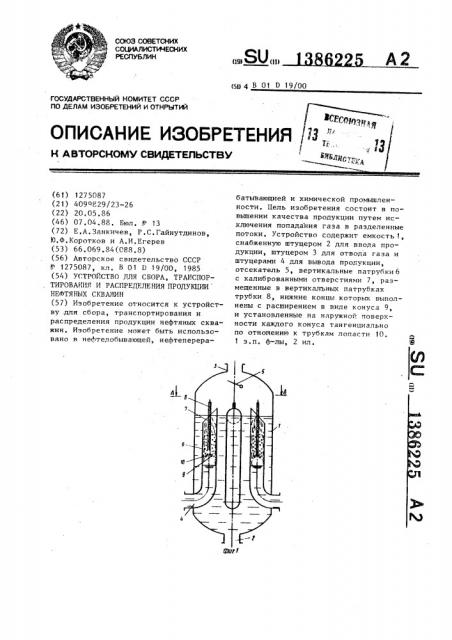

На фиг. 1 схематически изображено устройство для сбора, транспортирова- 15 ния и распределения продукции нефтяных скважин; на фиг. 2 — разрез А-А на фиг. 1, Устройство содержит емкость 1, снабженную штуцерами для ввода продукции сважин 2 и для отвода газа 3 и штуцерами 4 для вывода продукции.

Внутри емкости 1 установлен отсекатель 5 и вертикальные патрубки 6, верхние концы которых выполнены с угловым срезом, образующим на них калиброванные отверстия 7, а нижние соединены со штуцерами 4 для вывода продукции. В каждый вертикальныи патрубок 6 вставлена трубка 8, при этом верхний торец этой трубки расположен выше верхней кромки среза вертикального патрубка, а нижний — ниже нижней кромки среза вертикального патрубка.

Нижний конец каждой трубки 8 выполнен с расширением в виде конуса 9, на внешней поверхности которого тангенциально по отношению к трубке установлены лопатки 10.

Устройство работает следующим образом.

Продукция нефтяных скважин поступает через штуцер 2 в емкость 1, где отделяется от газа путем гравитационного отстоя. Из емкости 1 газ выходит через штуцер 3, а жидкая фаза 45 через калиброванные отверстия 7 по-. падает в вертикальные патрубки 6.

Так как патрубки 6 выполнены конструктивно одинаковыми, а их верхние торцы расположены на одном и том же 50 уровне, распределение продукции по этим патрубкам происходит поровну.

При перетекании продукции на внутренней полости емкости 1 в патрубки 6 в верхней части образуется жидкостная 55 завеса, ниже которой продукция стекает вниз по стенке патрубков 6 и наружной поверхности трубок 8 в виде пленки, а часть ее в виде капель падает на поверхность конусов 9.

Капли жидкости, отраженные наружной поверхностью конуса 9, снабженного лопатками 10, на внутреннюю стенку патрубка 6, летят по криволинейной траектории. При бомбардировке этими каплями нисходящей жидкостной пленки происходит придавливание последней каплями к стенке патрубка 6 и приобретение ею вращательного движения. Количество жидкости в потоке капель соизмеримо с количеством жидкости в тонкой пристеночной пленке, поэтому кинетической энергии отраженных конусом 9 капель достаточно для предотвращения срыва пленки со стенки патрубка 6 и придания ей вращательного движения. Инерционные силы, действующие на тонкую пленку со стороны капель в условиях однонаправленного нисходящего движения капель и пленки, преодолевают вязкостные и адгезионные силы. В каналах между лопатками 10 конусов 9 капли сливаются спленкой,поступающей с наружной поверхности трубок8,ижидкая фазаприобретает движение по спирали. От воздействия отраженной конусами 9 жидкой фазы на пленку, стекающую по стенке патрубков 6, последняя также приобретает движение по спирали, в результате срыва ее со стенки не происходит и она плавно поступает на поверхность гидростатического столба, которыи устанавливается в нижней части патрубков.

Газ, увлекаемыи продукциеи при ее провале в патрубки 6, возвращается по трубкам 8 в пространство емкости 1 над поверхностью раздела фаз жидкость-газ. Из емкости 1 продукция выходит равномерными потоками через штуцеры 4 и под действием давления гидростатического столба в патрубках

6 транспортируется в технологические аппараты подготовки нефти. Отсекатель

5 предохраняет .попадание жидкой фазы в газовую линию.

Преимущества выполнения нижних концов трубок 8 с расширением в ниде конуса 9 в том, что исключается падение капель разрушенной струи на поверхность жидкостного столба в нижней части путрубка 6 и тем самым исключается вталкивание частичек газа каплями в жидкостный столб, расположенный в нижней части патрубков. КроI ме того, при наличии конусов 9 исклю1386225 конусов.

Ф о р м у л а изобретения

Составитель О. Калякина

Техред Л. Олийнык Корректор С. Шекмар

Редактор И. Шулла

Заказ 1210/9

Тираж 642 Подписное

ВНИ11ПИ Государственного комитета СССР по делам изобретений и открытий

113035, Москва, Ж-35, Раушская наб., д. 4/5

Производственно-полиграфическое предприятие, г. Ужгород, ул. Проектная, 4 чается подсос газа из газового пространства емкости 1 через трубки 8 нисходящим жидкостным потоком и снижается влияние последнего на газ, проскочивший под конусы 9 через зазор между стенками патрубков 6 и

1. Устройство для сбора, транспортирования Й распределения продукции нефтяных скважин по авт.св.11 1275087, о т л и ч а ю щ е е с я тем, что, с целью повышения качества продукции

5 путем исключения попадания газа в разделенные потоки жидкости, нижние концы трубок выполнены с расширением в виде конуса.

2. Устройство по п. 1 о т л и1Î ч а ю щ е е с я тем. Что трубки снабжены лопатками, установленными тангенциально на внешней поверхности корпуса.
