Реферат



Изобретение относится к конструкции заборных устройств стоек РЭА для их одноконтурного воздушного охлаждения . Изобретение позволяет повысить эффективность пьшеотделения и снизить аэродинамлческое сопротивление воздушного потока за счет уменьшения степени турбулизации. В результате удается снизить интенсивность отказов работы блоков РЭА в среднем на 14-16%. В инерционном пылеотделителе забо1)рого устройства . . стойки РЭА, содержащем вентилятор с диффузором, образукящм воздуховод, отражатель с перфорацией на его поверхности и пылёсборник, образован- . ный стенкой, расположенной параллельно отражателю за ним по ходу воздушного потока, отражатель выполнен в виде полусферы и установлен вогнутой частью по направлению к воздушному потоку. При этом перфорация отражателя выполнена в виде усеченного конуса , меньшее основание которого обращено к пылесборнику. По периферии вогнутой поверхности отражателя установлен отсекатель в виде кольца С-образного профиля, сообщенного отверстием в нижней его части с пылесборником. 2 ил. С/)

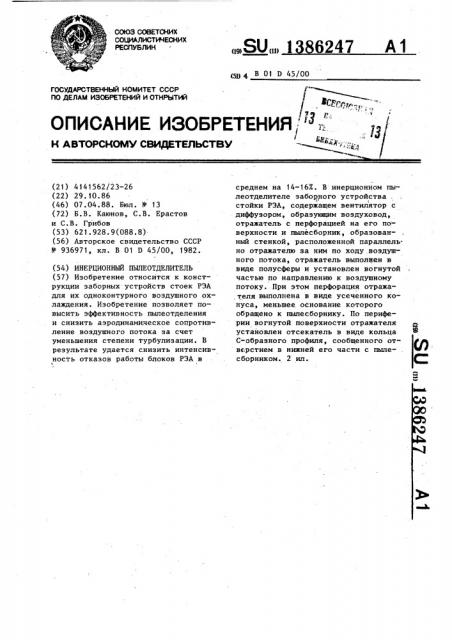

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК (5g 4 В 01 D 45/00

ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССР

ПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТКРЫТИЙ

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К А BTOPCKOMV СВИДЕТЕЛЬСТВУ " кю, -, (21) 4141562/23-26 (22) 29. 10. 86 (46) 07.04.88. Бюл. N- 13 (72) Б.В. Каюнов, С.В. Ерастов и С.В. Грибов (53) 621.928.9(088.8) (56) Авторское свидетельство СССР

Ф 936971, кл. В 01 D 45/00, 1982. (54) ИНЕРЦИОННЫЙ ПЫЛЕОТДЕЛИТЕЛЬ (57) Изобретение относится к конструкции заборных устройств стоек РЭА для их одноконтурного воздушного охлаждения. Изобретение позволяет повысить эффективность пылеотделения и снизить аэродинамическое сопротивление воздушного потока за счет уменьшения степени турбулизации. В результате удается снизить интенсивность отказов работы блоков РЭА в

„„SU„„1 6247 А1 среднем на 14-16Х. В инерционном пылеотделителе заборного устройства .

l стойки РЭА, содержащем вентилятор с диффуэором, образующим воздуховод, отражатель с перфорацией на его по верхности и пылесборник, образованный стенкой, расположенной параллельно отражателю аа ним по ходу .воздушного потока, отражатель выполвен в виде полусферы и установлен вогнутой частью по направлению к воздушному потоку. При этом перфорация отража.теля выполнена в виде усеченного конуса, меньшее основание которого обращено к пылесборнику. По периферии вогнутой поверхности отражателя установлен отсекатель в виде кольца

С-образного профиля, сообщенного отверстием в нижней его части с пылесборником. 2 ил.

Отсекатель работает следующим образом.

Воздушный поток вместе с пылью, проходя через вентилятор 1 и диффузор 2, ударяется о перфорированную поверхность сферического отражателя 4.Часть частиц пыли (не показаны), проходя через перфорацию 5, вместе с воздушным потоком попадает в пыле40

13862

Изобретение относится к радиоэлектронике и приборостроению, в частности к конструкции заборных фильтрующих устройств стоек РЭА (радиоэлектронной аппаратуры) при одно5 контурном воздушном охлаждении.

Целью изобретения является повышение эффективности пылеотделения и уменьшение аэродинамического сопротивления.

На фиг. 1 показан инерционный пылеотделитель, разрез; на фиг. 2— фрагмент отражателя с перфорацией.

Инерционный пылеотделитель содержит вентилятор 1 с диффуэором 2, образующим воздуховод 3, сферический отражатель 4 с конической перфорацией 5 на его поверхности, пылесборник 6, образованный стенкой 7, расположенной за отражателем 4 параллельно ему, и отсекатель 8 с отверстием 9 в его нижней части, соединяющим его с пылесборником 6, который через стенку 1О стойки РЭА (не показана) соединен с атмосферой. Стрелками показано направление движения воздушного потока.

Отражатель выполнен в виде полусферы и установлен вогнутой частью по направлению к воздушному потоку, причем перфорация на нем выполнена в виде усеченного конуса, меньшее основание которого обращено к пылесборнику, а по периферии вогнутой поверхности отражателя установлен отсекатель в виде кольца С-образного про" филя.

4/ 2 сборник 6. Другая часть частиц пыли (не проведшая через перфорацию 5) после удара о поверхность отражателя 6, потеряв скорость под действием набегающего потока воздуха, прижимается к его перфорированной поверхности и перемещается по ней под действием воздушного потока, изменившего направление движения. В результате этого частицы пыли при перемещении по поверхности отражателя 4 неизбежно попадают через перфорацию

5 в пылесборник 6. При этом не попавшая в пылесборник 6 часть пыли, перемещаясь далее к периферийной области отражателя 4, достигает отсекателя 8, плавно изменяет направление и: вновь попадает в основной набегающий запыленный поток воздуха. Очищенный от пыли воздух после отражения от поверхности отражателя 4 попадает через щель между отражателем и стенкой 9 стойки РЭА внутрь ее.

Формула и з обретения

Инерционный пылеотделитель, включающий вентилятор с диффузором, образующим воздуховод, перфорированный отражатель и пылесборник, образованный стенкой, установленной параллельно отражателю за ним по ходу воздушного потока, о т л и ч а ю. шийся тем,:что, с целью повышения эффективности пылеотделения и уменьшения аэродинамического сопротивления, отражатель выполнен в виде полусферы, установлен вогнутой частью по направлению к воздушному потоку и снабжен по периферии отсекателем в виде кольца С-образного сечения, соединенного с пылесборником отверстием, расположенным в нижней части отсекателя, при этом перфорация отражателя выполнена в виде усеченного конуса, .меньшее основание которого обращено к пылесборнику.

1386247 юддуаижй лоток

Фиг.2
