Устройство для настройки резцов сборных фрез

Устройство для настройки резцов сборных фрез

Иллюстрации

Показать все

Реферат



изобретение относится к устройствам для настройки фрезерного сборного инструмента и предназначено для использования в деревообрабатывающей промышленности. Целью изобретения является снижение трудоемкости и повышение точности установки резцов. Устройство содержит базирующую оправку с неподвижными относительно нее установочным стаканом 3, элементы крепления фрезы, гофрированную втулку 7, подвижный фланец 13. Закрепленную на оправке фрезу устанавливают в коническое отверстие электрощпинделя 6 и включают привод вращательного движения. Цод действием центробежных сил резцы I прижимаются к внутренней поверхности гофрированной втулки 7. изменение внутреннего диаметра гофрированной втулки осуществляется за счет осевого перемещения прижимного фланца 13. 2 ил.

СОЮЗ СОВЕТСКИХ

СО! !ИАЛИСТИЧЕСКИХ

РЕСПУБЛИК дд 4 В 27 G 23/00

ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССР

ПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТКРЫТИЙ

Е

®CBЯ1, 7P $ т

ОПИСАНИЕ ИЗОБРЕТЕНИЯ,;,.13

К А ВТОРСКОМУ СВИДЕТЕЛЬСТВУ аВЛНОТ „

7 < (21) 3951724/29-15 (22) 10.06.85 (46) 07.04.88. Бюл. № 13 (71) Житомирское производственное деревообрабатывающее объединение «Житомирдрев» им. 60-летия образования СССР (72) И. Л. Барам и С. Н. Кульман (53) 674.055:621.9! 4.3 (088.8) (56) Авторское свидетельство СССР № 423629, кл. В 27 G 23/00, 1972. (54) УСТРОЙСТВО ДЛЯ НАСТРОЙКИ

РЕЗЦОВ СБОРНЫХ ФРЕЗ (57) Изобретение относится к устройствам для настройки фрезерного сборного инструмента и предназначено для использования в деревообрабатывающей промышленности.

ÄÄSUÄÄ 1386456 А 1

Целью изобретения является снижение трудоемкости и повышение точности установки резцов. Устройство содержит базирующую оправку с неподвижными относительно нее установочным стаканом 3, элементы крепления фрезы, гофрированную втулку 7, подвижный фланец 13. Закрепленную на оправке фрезу устанавливают в коническое отверстие электрошпинделя 6 и включают привод вращательного движения. Под действием центробежных сил резцы прижимаются к внутренней поверхности гофрированной втулки 7. Изменение внутреннего диаметра гофрированной втулки осуществляется за счет осевого перемещения прижимного фланца 13. 2 ил.

1386456 гри. 2

Составитель В. Киров

Редактор Н. Лазаренко Техред И. Верес Корректор И. Эрдейи

Заказ 1213/21 Тираж 472 Подписное

ВНИИПИ Государственного комитета СССР по делам изобретений и открытий

113035, Москва, Ж вЂ” 35, Раушская наб., д. 4/5

Производственно-полиграфическое предприятие, г. Ужгород, ул. Проектная, 4

Изобретение относится к устройствам для настройки фрезерного сборного инструмента и предназначено для использования в деревообрабатывающей промышленности.

Цель изобретения — снижение трудоемкости и повышение точности установки резцов.

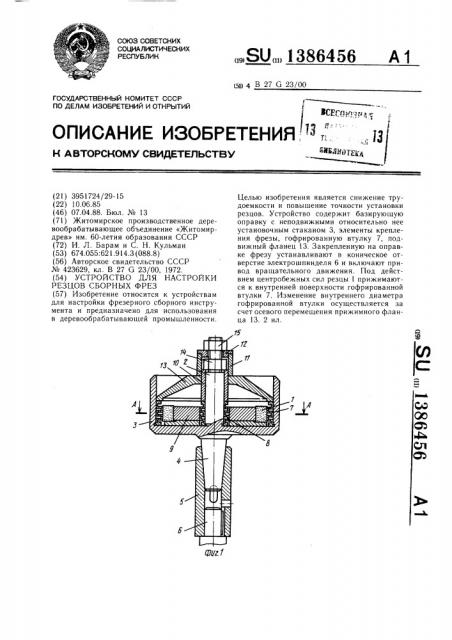

На фиг. 1 изображено устройство для настройки резцов сборной фрезы; на фиг. 2— разрез А-А на фиг. 1.

Устройство для настройки резцов 1 сборных фрез содержит базирующую оправку 2 с неподвижным относительо нее установочным стаканом 3 длиной больше ширины настраиваемой фрезы. Оправка имеет конический хвостовик 4, базирующийся в переходной конической втулке 5, закрепленной на валу электрошпинделя 6. Устройство снабжено также гофрированными втулками 7 и 8, первая из которых установлена по внутренней поверхности неразъемного стакана 3, а вторая — между корпусом фрезы 9 и оправкой 2. Для крепления фрезы на оправке и обеспечения необходимого диаметра выставки резцов используют промежуточные втулки 10 и 11, шайбу 12, промежуточный фланец 13 и гайки 14 и 15.

Устройство работает следующим образом.

Фрезу с вставленными резцами 1 устанавливают в оправке 2 при помощи дополнительной гофрированной втулки 8 и зажимают при помоши гайки 14 и промежуточной втулки 10. Затем устанавливают дополнительный подвижный фланец 13 и зажимают гофрированную втулку 7 при помощи гайки 15, шайбы 12 и втулки 11. При этом внутренняя поверхность гофрированной втулки 7 изменяется — ее диаметр уменьшается на строго фиксированную величину.

Оправку 2 с закрепленной внутри нее фрезой 9 устанавливают в конической втулке 5 на электрошпиндель 6 и включают привод вращательного движения. Под действием центробежных сил резцы 1 своими лезвиями прижимаются к внутренней поверхности гофрированной втулки 7.

После остановки шпинделя 6 фланец 13

10 снимают. При этом гофрированная втулка восстанавливает свои размеры — ее внутренний диаметр увеличивается, тем самым образуется зазор между лезвиями резцов 1 и внутренним базовым диаметром гофрированной втулки 7. Снимая гайки 14 и 15, вынимают фрезу из стакана 3. В этом положении фреза имеет предварительно зажатые резцы 1 за счет выбора самотормозящего угла клина. Окончательный зажим резцов для транспортировки рабочего шпинделя может

2О быть осуществлен зажимом винтов.

Формула изобретения

Устройство для настройки резцов сборных фрез, включающее установочный стакан смонтированный на валу, и элементы крепления фрезы, отличающееся тем, что, с целью снижения трудоемкости и повышения точности установки резцов, оно снабжено гофрированной втулкой и прижимным фланцем, а установочный стакан выполнен неразъемным, причем гофрированная втулка

ЗО установлена в неразъемном стакане по его внутренней поверхности, а прижимной фланец имеет возможность осевого перемещения по внутренней поверхности установочного стакана.
