Изобретение относится к технике создания значительных механических усилий и может быть использовано, например, для создания высоких давлений или в качестве домкрата.

Цель изобретения — повышение долговечности устройства и воспроизводимости его характеристик.

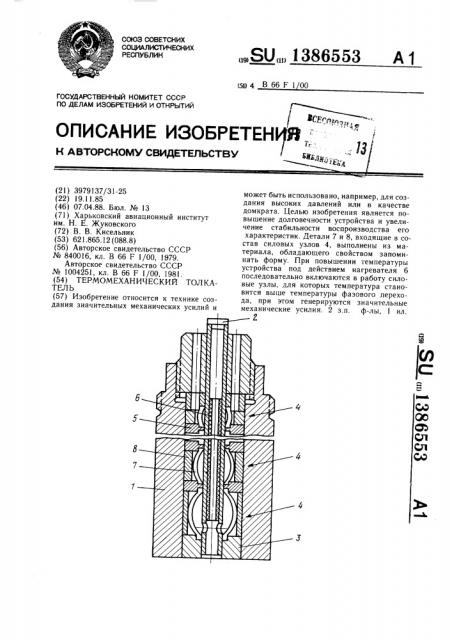

На чертеже представлен предлагаемый толкатель, общий вид.

Толкатель содержит корпус 1, в котором размещена направляющая трубка 2, вдоль этой трубки может перемещаться шток 3, на направляющей трубке 2 соосно с ней расположены силовые узлы 4, разделенные упорными шайбами 5. Внутри направляющей трубки 2 расположен нагреватель 6. Каждый из силовых узлов 4, которых в устройстве может быть 1, 2, 3, ..., n, состоит из набора стержней 7, охваченных обжимной втулкой 8. Ось втулки совпадает с осью направляющей трубки 2.

Стержни 7 и обжимная втулка 8 каждого %-ro силового узла выполнены из материала, обладающего свойством запоминания формы, и подвергнуты такой предварительной термической обработке, что при температуре меньшей Т„стержни изогнуты, как показано на чертеже, и втулка имеет больший диаметр, а при температуре выше Т„стержни прямолинейны и втулка имеет меньший диаметр.

Материалы стержней и втулки k-го узла имеют одну и ту же температуру фазового перехода Т, а разность температур (Т + — Т ) больше суммы температурных диапазонов фазовых переходов материалов k и (k+1)-го узлов.

Толкатель работает следующим образом.

При включении нагревателя 6 стержни

7 и втулка первого силового узла нагреваются до температуры Т1 фазового перехода и вследствие проявления эффекта памяти формы изменяют свою форму — стержни выпрямляются, а втулка сжимается. При этом генерируются значительные механические напряжения в их материале, и механическое усилие передается на шток 3, который под его воздействием перемещается.

Для дальнейшего его перемещения необходимо поднять температуру устройства выше

45 температуры фазового перехода материала стержней и втулки следующего (второго) силового узла и т.д.

При отключении нагревателя детали силовых узлов охлаждаются и принимают первоначальную форму, при этом шток 3 под действием внешних сил возвращается в исходное положение.

Долговечность устройства и стабильность

его характеристик достигаются за счет того, что механические напряжения, развивающиеся в термоупругих элементах устройства при изменении температуры, распределяются равномерно по их объему, что обеспечивает сохранение устойчивости формы этих элементов.

1. Термомеханический толкатель, содержащий корпус, в котором расположены направляющая трубка со штоком и силовые узлы с нагревателем, выполненные из материала, обладающего свойством запоминания формы, отличающийся тем, что, с целью повышения долговечности устройства и воспроизводимости его характеристик, каждый силовой узел выполнен в виде набора стержней и охватывающей их обжимной втулки, расположен соосно направляющей трубке и отделен от каждого соседнего с ним силового узла упорной шайбой, причем стержни и обжимная втулка каждого силового узла выполнены из материала с одинаковой температурой фазового перехода.

2. Толкатель по п. 1, отличающийся тем, что, с целью обеспечения вариации механического усилия, создаваемого устройством, материалы, из которых изготовлены детали силовых узлов, выбраны из условия, что разница, температур фазовых переходов материалов n-ro и (и+1) -ro узлов отличаются друг от друга на величину, превышающую сумму температурных диапазонов фазовых переходов материалов деталей и-го и (п+1) -го узлов.

3. Толкатель по п. 2, отличающийся тем, что силовые узлы выполнены различной длины, уменьшающейся по мере возрастания температуры фазового перехода материала деталей соответствующего узла.
