Барабан для гальванической обработки деталей

Барабан для гальванической обработки деталей

Иллюстрации

Показать все

Реферат



Изобретение относится к устройствам для гальванической обработки деталей в барабанах. Цель изобретения - увеличение срока службы барабана , В процессе эксплуатации вклю/t асзасиснааси пааапппп DD ааапп па ааппаппа а DDDD DDD O-PtDDDDa-O аапапппа I-I m 1-1 m чается привод, катушка вращается против часовой стрелки. При этом за счет трения торцовых стенок ограничителя 7 о вращающуюся ось катушки ограничитель поворачивается против часовой стрелки до тех пор, пока упор не коснется загрузочного лотка, через которьй осуществляется загрузка деталей в ячейки 5. После полной загрузки барабана пружиной 13 перемещается диск 11 к стопору 9, который западает в окно из отверстий диска 11. Такая конструкция позволяет повысить срок службы барабана и расширить его функциональные возможности. 4 ил. (Л а а D O в CO 00 05 05 X Ф1/г

СОЮЗ СОВЕТСНИХ

СОЦИАЛИСТИЧЕСНИХ

РЕСПУБЛИК (19) (II) А1 (51)4 С 25 D 17 20

ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССР

ПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТКРЫТИЙ

ОПИСАНИЕ ИЗОБРЕТЕНИЯ, 1,, К АВТОРСНОМУ СВИДЕТЕЛЬСТВУ Ыч —.- — -......"

" - -ч- ь чается привод, катушка вращается против часовой стрелки. При этом за счет трения торцовых стенок ограничителя

7 о вращающуюся ось катушки ограничитель поворачивается против часовой стрелки до тех пор, пока упор не коснется загрузочного лотка, через который осуществляется загрузка деталей в ячейки 5. После полной загрузки барабана пружиной 13 перемещается диск

11 к стопору 9, который западает в окно из отверстий диска 11. Такая конструкция позволяет повысить срок службы барабана и расширить его функциональные возможности. 4 ил. (21) 4113813/23 — 02 (22) 03 ° 09.86 (46) 07.04.88. Бюл. ¹- 13 (75) А.Ю.Комаров (53) 621.357.14.002.52(088.8) (56) Авторское свидетельство СССР

¹ 1294880, кл. С 25 D 17/20, 1985. (54) БАРАБАН ДЛЯ ГАЛЪВАНИЧЕСКОЙ ОБРАБОТКИ ДЕТАЛЕЙ (57) Изобретение относится к устройствам для гальванической обработки деталей в барабанах. Цель изобретения — увеличение срока службы барабана. В процессе эксплуатации вклю15

1386677

55

Изобретение относится к устройствам для гальванической обработки деталей с использованием автоматических и полуавтоматических линий гальванообработки.

Цель изобретения — увеличение срока службы барабана °

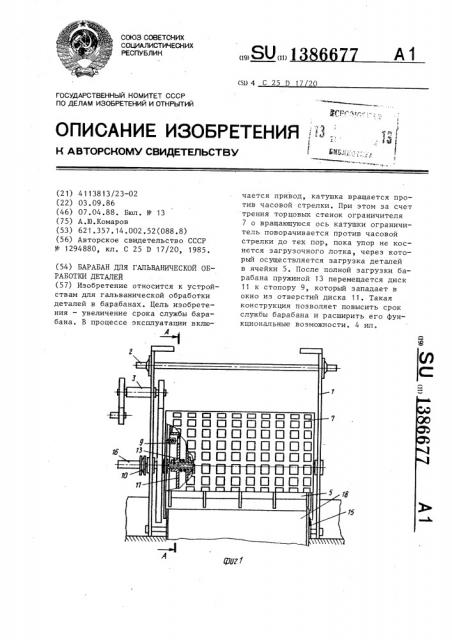

На фиг. 1 схематично показан бара.бан в положении выгрузки, общий вид; на фиг.2 — разрез А-А на фиг.1; на фиг.3 — то же, в положении обработ— ки; на фиг.4 — то же, в положении загрузки.

Барабан для гальванической обработки деталей содержит основание 1 с токоподводящим устройством 2, приводом 3, соединенным с катушкой 4, и имеющей ячейки 5 для обрабатываемых деталей 6. Перфорированный ограничитель 7 с окном 8. Ограничитель 7 выполнен в виде цилиндра, концентрично установленного на катушке 4 с возможностью вращения относительно ка; тушки. Ширина окна 8 ограничителя не превышает ширины двух ячеек 5 для деталей. На внутренней торцовой поверхности ограничителя 7 установлен, подпружиненный стопор 9. Катушка 4 ,через толкатель 10 связана с диском 11, имеющим отверстия 12 под стопор 9. Между катушкой 4 и диском 11 ус тановлена возвратная пружина 13 ° На внешней поверхности ограничителя име ются упоры 14 и 15 — ограничители, поворота.

Барабан работает следующим обра—

; зом.

Барабан устанавливают на позиции загрузки, при этом шток 16 внешнего привода (не показан), взаимодействуя через толкатель 10,перемещает диск

11 вправо (фиг.1). Стопор 9 выходит из зацепления с диском 11, Включается привод, чем обеспечивается вращение катушки 4 против часовой стрелки (фиг.4) . При этом за счет трения торцовых стенок ограничителя 7 о вращающуюся ось катушки 4 ограничитель

7 поворачивается против часовой стрелки до тех пор, пока упор 14 не коснется загрузочного лотка 17. Через лоток 17 осуществляется загрузка деталей 6 в ячейки 5 вращающейся катушки 4 °

После полной загрузки барабана отводятся лоток 17 и шток 16, при этом пружина 13 перемещает диск 11

35 к стопору 9, который западает в одно из отверстий 12 диска 11. В этом положении напротив окна 8 находится перегородка, разделяющая ряды ячеек

5, т.е. детали 6 при таком взаимном расположении катушки 4 и окна 8 ограничителя 7 не могут выпасть из барабана. Автооператором гальваноавтомата (не показан) барабан перемещается на позицию обработки.

После окончания цикла обработки барабан перемещается на позицию разгрузки, где устанавливается над выгрузным лотком 18. Шток 16, воздействуя через толкатель 10 на диск 11, перемещает его до выхода из зацепления со стопором 9 ° Включается привод, обеспечивая вращение катушки 4 по часовой стрелке (фиг.2) .Ограничитель 7 также поворачивается в этом направлении и останавливается в мо— мент, когда окно 8 ограничителя 7 находится напротив выгрузного лотка 18.

Остановка ограничителя 7 обеспечивается упором 15. Катушка 4 продолжает вращаться, и детали 6 под действием собственного веса выгружаются из барабана.

Для загрузки барабана и повторения последующих циклов необходимо произвести реверс привода и подвести к барабану загрузочный лоток 17.

Использование изобретения позволит повысить срок службы барабана и расширить его функциональные возможности. формулаизобретения

Барабан для гальванической обработки деталей, содержащий основание с токоподводящим устройством, привод, соединенный с катушкой, имеющей ячейки для отрабатываемых деталей и установленной в основании с. возможностью вращения, и перфорированный ограничитель с окном, установленный на оси катушки, отличающийся тем, что, с целью увеличения срока службы барабана, он снабжен толкателем,диском с отверстием, установленным с возможностью взаимодействия с катушкой и толкателем, подпружиненным стопором, установленным на внутренней торцовой поверхности ограничителя, и упором, размещенными на внешней поверхности перфорированного опраничителя.

1386677

1386677

Составитель И.Саакова

Редактор В.Петраш Техред А.Кравчук Корректор В. Бутяга

Заказ 14-72/32 Тираж 621 Подписное

ВНИИПИ Государственного комитета СССР по делам изобретений и открытий

113035, Москва, Ж-35, Раушская наб., д. 4/5

Производственно-полиграфическое предприятие, г. Ужгород, ул. Проектная, 4
