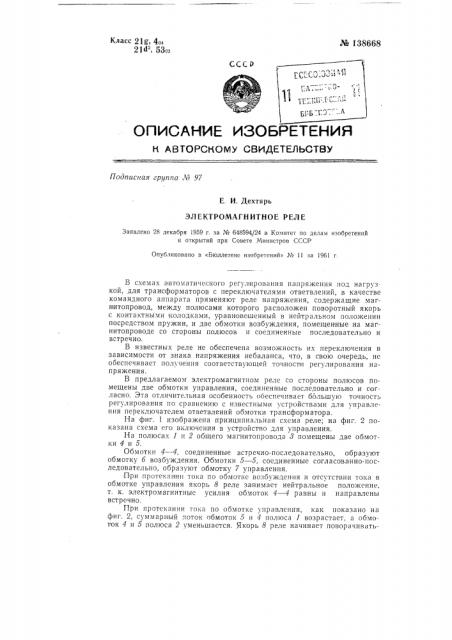

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Подписная аруппа Л0 97

E. И. Дехтярь

ЭЛЕКТРОМАГНИТНОЕ РЕЛЕ

Заявлено 28 декабря 1959 г. за Ме 648594/24 в Комитет по делам изобретений и открытий при Совете Министров СССР

Опубликовано в «Бюллетене изобретений» Ко 11 за 1961 г.

В схемах автоматического регулирования напряжения под нагрузкой, для трансформаторов с переключателями ответвлений, в качестве командного аппарата применяют реле напряжения, содержащие магн итопровод, между полюсами которого расположен поворотный якорь с контактными колодками, уравнове шенный в нейтральном положении посредством пружин, и две обмотки возбуждения, помещенные на магнитопроводе со стороны полюсов и соединенные последовательно и встречно.

В известных реле не обеспечена возпможность их переключения в зависимости от знака напряжения небаланса, что, в свою очередь, не обеспечивает получения соответствующей точноеDH регулирования напряжения.

В предлагаемом электромагнитном реле со стороны полюсов помещены две обмотки управления, соединенные последовательно и согласно. Эта отличительная особенность обеспечивает большую точность регулирования по сравнению с известными устройствами для управления переключателем ответвлений обмотки трансформатора.

На фиг. 1 изображена принципиальная схема реле; на фиг. 2 показана схема его включения в устройство для управления.

На полюсах 1 и 2 общего магнитопровода 8 помещены две обмотки4и5.

Обмотки 4 — 4, соединенные встречно-последовательно, образуют обмотку б возбуждения. Обмотки 5 — 5, соединенные согласованно-последовательно, образуют обмотку 7 управления.

При протекании тока по обмотке возбуждения и отсутствии тока в обмотке управления якорь 8 реле занимает нейтральное положение, т. к. электромагнитные усилия обмоток 4 — 4 равны и направлены встречно.

При протекании тока IIo ooMoT1 L. 11 1, HHH, KBK показано на фиг. 2, суммарный поток обмоток 5 и 4 полюса 1 возрастает, а обмоток 4 и 5 полюса 2 уменьшается, Якорь 8 реле начинает поворачивать№ 138б68 ся относительно оси 9 и подвижный контактный мостик 10 замыкает верхние неподвижные контакты ll. При протекании тока по обмотке управления в обратном направлении картина меняется — реле замыкает нижнюю пару контактов 11.

Как видно из описания, реле реагирует на знак напряжения небаланса, приложенного в обмотке 7 управления.

Действие пружины 12 направлено на удержание якоря в нейтральном положении.

Шины 13 регулируемого напряжения к электромагнитному реле подсоединены через стабилизатор напряжения 14 и сопротивление 15, Предмет изобретения

1

Фиг.1

Техред А. М. Токер Корректор С. Ю. Цверина

Редактор М. Б. Золотарев

Объем 0,18 изд, л

Цена 4 коп. открытий

Формат бум. 70+108 /,б

Тирани 1200

ЦБТИ при Комитете по делам изобретений и при Совете Министров СССР

Москва, Центр, М. Черкасский пер., д.

Г!одп. к печ. 4Х11-61 г

3ак 6260

2/6.

Типография ЦБТИ Комитета по делам изобретений и открытий при Совете Министров ГССР, Москва, Петровка, 14

Электромагнитное реле, содержащее магнитопровод, между полюсам и которого расположен поворотный якорь с контактными Ko;Iog,— ками, уравновешенный в нейтральном положении посредством пружин, и две обмотки возбуждения, помещенные на магнитопроводе со стороны полюсов и соединенные последовательно и встречно, отл и ч а ющееся тем, что, с целью создания возможности переключения реле в зависимости от знака напряжения небаланса, на магнитопроводе, со стороны полюсов помещены две обмотки управления, соединенные последовательно и согласно.
