Заглубленное в грунт сооружение

Заглубленное в грунт сооружение

Иллюстрации

Показать все

Реферат



Изобретение относится к области строительства, в частности к возведению заглубленных сооружений в водонасьпценных грунтах, и позволяет снизить материалоемкость за счет гашения выталкивающей силы всплытия. Заглубленное в грунт сооружение включает стены 1, днище 2 и вынесенную за пределы контура стен упорную площадку 3, на которой размещены трапециевидные блоки 4, имеющие на больших основаниях рымы 5, объединенные по периметру сооружения гибкой стяжкой 6, причем каждый блок 4 установлен с возможностью взаимодействия меньшим основанием с упорной площадкой 3, а боковой стороной со стенкой 1 сооружения . При выталкивании сооружения гидростатическими силами блоки 4 стремятся отклониться от стен I, задействуя большую массу грунта засыпки и увеличивая сопротивление всплытию , а гибкая стяжка 6 обеспечивает совместную работу блоков и препятствует их опрокидьшанию. 1 ил. S (Л

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК

„„SU„„1386706 А i (5D 4 Е 02 D 29/00

ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССР

ПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТКРЫТИЙ

ОПИСАНИЕ ИЗОБРЕТЕНИЯ, ц

К А ВТОРСКОМУ СВИДЕТЕЛЬСТВУ (21) 4055773/29-33 (22) 16.04.86 (46) 07.04.88. Бюл. У 13 (75) Э.А.Манкевич (53) 624.151(088.8) (56) Инструкция по проектированию опускных колодцев, погружаемых в тиксотропной рубашке. СМ 476-75. -.М.:

Стройиздат, 1976, с. 33.

Маковский Л.В.Городские подземные транспортные сооружения. — M.: Стройиздат, 1979, с.135, 141. (54) ЗАГЛУБЛЕННОЕ В ГРУНТ СООРЛБНИЕ (57) Изобретение относится к области строительства, в частности к возведению заглубленных сооружений в водонасыщенных грунтах, и позволяет снизить материалоемкость sa счет гашения выталкивающей силы всплытия. 3аглубленное в грунт сооружение включает стены 1, днище 2 и вынесенную за пределы контура стен упорную площадку 3, на которой размещены трапециевидные блоки 4, имеющие на больших основаниях рымы 5, объединенные по периметру сооружения гибкой стяжкой

6, причем каждый блок 4 установлен с возможностью взаимодействия меньшим основанием с упорной площадкой 3, а боковой стороной со стенкой 1 сооружения. При выталкивании сооружения гидростатическими силами блоки 4 стремятся отклониться от стен 1, saдействуя большую массу грунта засыпки и увеличивая сопротивление всплытию, а гибкая стяжка 6 обеспечивает совместную работу блоков и препятствует их опрокидыванию, 1 ил.! 386706 выталкивании сооружения блоки 4 стремятся отклониться от стен 1, задействуя большую массу грунта и увеличивая его сопротивление всплытию, а гибкая стяжка 6 обеспечивает совместную работу блоков и препятствует их опрокидыванию.

Это позволяет уменьшить массу сооружения, которая необходима для исключения его всплытия.

Формула изобретения

Составитель В.Гоник

Редактор Н.Бобкова Техред И.Попович Корректор Г.Решетник

Заказ 1474/33 Тираж 637 Подписное

ВНИИПИ Государственного комитета СССР по делам изобретений и.открытий

113035, Москва, Ж-35, Раушская наб,, д. 4/5

Производственно-полиграфическое предприятие, г. Ужгород, ул. Проектная, 4

Изобретение относится к строительству и может быть использовано при возведении заглубленных в водонасыщенный грунт сооружений.

Цель изобретения — снижение материалоемкости sa счет гашения выталкивающей силы всплытия.

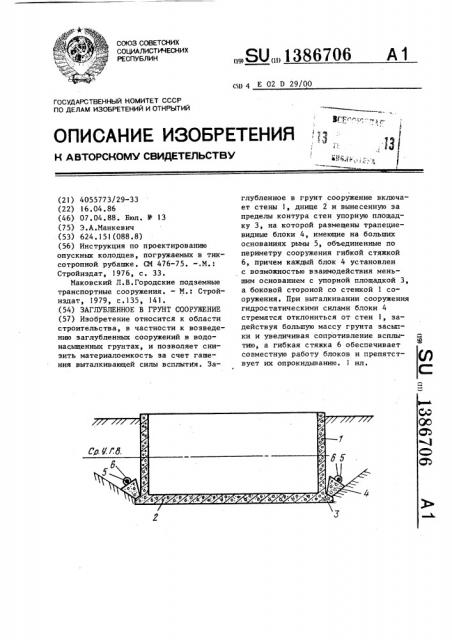

На чертеже изображено сооружение, разрез. 10

Заглубленное в грунт сооружение ь меет стены 1, днище 2 и вынесенную за пределы контура стен упорную плоп адку 3, на которой размещены трапефевидные блоки 4, имеющие на боль- 15 шнапс основаниях рымы 5, объединенные по периметру сооружения гибкой стяжкой 6, причем каждый блок 4 установлен с возможностью взаимодействия меньшим основанием с упорной площад- 20 кой 3, а боковой стороной - со стенкой 1 сооружения.

Предлагаемое сооружение возводится в котловане, после чего произво- 25 дится его обратная засыпка грунтом, который, действуя своей массой на упорную площадку 3 и блоки 4, пога- шает выталкивающую силу всплытия.При

Заглубленное в грунт сооружение, включающее стены, днище и вынесенную за пределы контура стен упорную площадку, о т л и ч а ю щ е е с я тем, что, с целью снижения материалоемкости за счет гашения выталкивающей силы всплытия, оно снабжено размещенными на упорной площадке трапециевидными блоками, имеющими на больших основаниях рымы, объединенные по периметру сооружения гибкой стяжкой, причем каждый блок установлен с возможностью взаимодействия меньшим основанием с упорной площадкой, а боковой стороной - со стенкой сооружения.
