Пластинчатая цепь

Пластинчатая цепь

Иллюстрации

Показать все

Реферат



Изобретение относится к области машиностроения, в частности к тягдвым органам конвейеров, и может быть использовано в транспортирующих машинах и механизмах. Цель - повьшение надежности работы .цепи путем увеличения прочности соединения валика с пластинами, а также повышение точности монтажа Пластинчатая цепь содержит пластины, соединенные круглым и фасонным валиками с продольной канавкой и диаметрально противоположным ей выступом, длина которого равна расстоянию между внутренними пластинами. В последних вьтолнена разделка под сварку, повторяющая форму поперечного селения выступа фасонного валика 1 з.п. ф-лы, 5 ил. S

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК

А1 (19) Ш) (д)) 4 F 16 G 13/06

ГОСУДАРСТВЕННЫЙ НОМИТЕТ СССР

ПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТКРЫТИЙ

ОПИСАНИЕ ИЗОБРЕТЕНИЯ (: 3

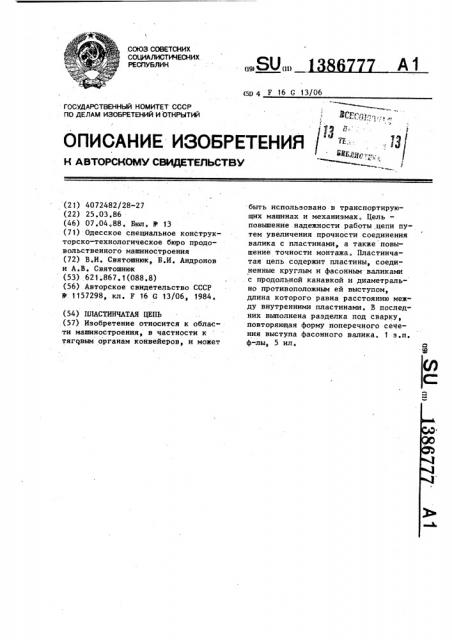

К А BTOPCHOMV СВИДЕТЕЛЬСТВУ (54) Ш1АСТИНЧАТАЯ ЦЕПЬ (57) Изобретение относится к области машиностроения, в частности к тяговым органам конвейеров, и может (21) 4072482/28-27 (22) 25.03.86 (46) 07.04.88, Бюл. Ф 13 (71) Одесское специальное конструкторско-технологическое бюро продовольственного машиностроения (72) В.И. Святошнюк, Б.И, Андронов и А.В. Святошнюк (53) 621 .867.1(088.8) (56) Авторское свидетельство СССР

)) 1157298, кл. F 16 G 13/06, 1984. быть использовано в транспортирующих машинах и механизмах. Цель— повышение надежности работы цепи путем увеличения прочности соединения валика с пластинами, а также повышение точности монтажа. Пластинчатая цепь содержит пластины, соединенные круглым и фасонным валиками с продольной канавкой и диаметрально противоположным ей выступом, длина которого равна расстоянию между внутренними пластинами. В последних выполнена разделка под сварку, повторяющая форму поперечного сечения выступа фасонного валика. 1 з.п, ф-лы, 5 ил.

1386777 (Изобретение относится к машинотроению, в частности к тяговым оранам конвейеров, и может быть исоЬьэовано в качестве тяговых оргаов в транспортирующих машинах и механизмах, Цель изобретения .- повышение надежности работы цепи путем увеличеия прочности соединения валика с астинами, а также повышение точсти монтажа.

На фиг. 1 показана пластинчатая епь, вид сверху; на фиг. 2 — фасон" валик; на фиг. 3 — то же, вид сбо;,на фиг. 4 †. сечение А-А на г. 2; на фиг. 5 — отверстие пласны внутренних звеньев цепи.

Цепь состоит из наружных 1 и нутренних 2 пластин, круглых 3 и асонных 4 валиков. Фасонный валик имеет цилиндрический выступ 5, ужащий для увеличения прочности алика 4. Длина выступа 5 равна растоянию h между внутренними пластиами 2. Последние выполнены с вось еркообразными б и сквозными 7 отверстиями, размер и форма которых соответствуют поперечному сечению выступа 5 фасонного валика 4. После

Йапрессовки фасонного валика 4 в астины 2 в отверстиях 7 делаются азделки 8 под сварные точечные швы. фасонном валике 4 выполнена проольная канавка. 9.

Сборка цепи осуществляется слеующим образом.

В восьмеркообразное отверстие 6 внутренних пластин 2 устанавливаются круглые 3 н фасонные 4 валики, ва5 лик 3 размещается в канавке 9 фасонного валика 4 ° Наружные пластины 1 закрепляются на выступающих концах круглого валика 3, Формула и з обретения

1. Пластинчатая цепь, содержащая наружные и внутренние пластины, шарнирно соединенные между собой двумя валиками, один из которых выполнен цилиндрическим и закреплен в наружных пластинах, а другой выполнен фасонным с продольной канавкой, закреплен во внутренних пластинах и установлен с возможностью взаимодействия продольной канавкой с цилиндрическим валиком, отличающаяся тем, что, с целью повышения надежности работы и точности монтажа, фасонный валик выполнен с продольным цилиндрическим выступом, расположенным диаметрально противоположно продольной канавке, длина этого выступа равна расстоянию между внутренними

2. Цепьпоп. 1, отличающ а я с я тем, что во внутренних пластинах выполнена разделка под сварку, форма которой соответствует поперечному сечению продольного выступа фасонного валика.
