Ло 138679

Класс 2111, 3017

СССР

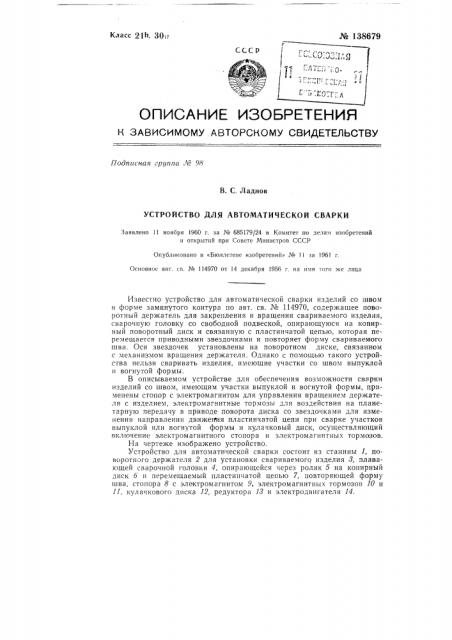

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К ЗАВИСИМОМУ АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Подписная арцшга ."уа 98

В. С. Ладнов

УСТРОЙСТВО ДЛЯ АВТОМАТИЧЕСКОЙ СВАРКИ

Заявлено 11 ноября 1960 г. за ¹ 685179/24 в Комитет по делам изобретений и открытий при Совете Министров СССР

Опубликовано в «Бюллетене изобретений» № 11 за 1961 г.

Основное авт. св. № 114970 от 14 декабря 1956 г. на имя того же лица

Известно устройство для автоматической сварки изделий со швом в форме замкнутого контура по авт. св. М 114970, содержащее поворотный держатель для закрепления и вращения свариваемого изделия, сварочную головку со свободной подвеской, опирающуюся на копирный поворотный диск и связанную с пластинчатой цепью, которая перемещается приводными звездочками и повторяет форму свариваемого шва. Оси звездочек установлены на поворотном диске, связанном с механизмом вращения держателя. Однако с помощью такого устройства нельзя сваривать изделия, имеющие участки со швом выпуклой и вогнутой формы.

В описываемом устройстве для обеспечения возможности сварки изделий со швом, имеющим участки выпуклой и вогнутой формы, применены стопор с электромагнитом для управления вращением держателя с изделием, электромагнитные тормозы для воздействия на планетарную передачу в приводе поворота диска со звездочками для изменения- направления движения пластинчатой цепи при сварке участков выпуклой или вогнутой формы и кулачковый диск, осуществляющий вкл1очение электромагнитного стопора и электромагнитных тормозов.

На чертеже изображено устройство.

Устройство для автоматической сварки состоит из станины 1, поворотного держателя 2 для установки свариваемого изделия 3, плавак)щей сварочной головки 4, опирающейся через ролик 5 на копирный диск б и перемещаемый пластинчатой цепью 7, повторяющей форму шва, стопора 8 с электромагнитом 9, электромагнитных тормозов 10 и

11, кулачкового диска 12, редуктора 13 и электродвигателя 14. № 138679

При выполнении прямолинейного участка шва сварочная головка 4 двигается также прямолинейно, изделие 8 удерживается стопором 8 и не вращается, звездочки 15 через зуЬчатые колеса lб, li и зубчатый венец 18 приводят во вращательное движение шкив 19 электромагнитного тормоза 10, а звездочки 20 через колеса 21, 22 и венец 28 — шкив 24 тормоза 11.

В точке перехода от прямолинейного шва к криволинейному под воздействием кулачкового диска 12 срабатывают выключатели 25 и и 2б, стопор 8 освобо>кдает изделие 8, и один из шкивов 19 или 24 заторма>кивается электромагнитным тормозом 10 или 11. Поскольку звездочки 15 и 20 продолжают вращаться, то в результате вращения зубчатых колес 16 и 17 по неподвижному теперь зубчатому венцу 18 или зубчатых колес 21 и 22 по венцу 28 (в зависимости от того, какой из шкивов 19 или 24 остановился), начинает вращаться планетарный диск 27, в котором закреплены оси 28 и 29 звездочек 15 и

20, а с ним и изделие 3. Для сварки на участках шва, имеющих выпуклую форму, изделие 8 поворачивается против движения сварочной головки 4, а на участках вогнутой формы — по движению голог,ки 4.

Описываемое устройство позволяет механизировать и автоматизировать выполнение сварных швов сложной конфигурации, улучшить условия труда, повысить производительность и получать изделия высокого качества.

П редм ет изобретения

Устройство для автоматической сварки изделий со швом в форме замкнутого контура по авт. св.№ 114970, содержащее поворотный держатель для закрепления и вращения свариваемого изделия, сварочную головку со свободной подвеской, опирающуюся на копирный поворотный диск и связанную с пластинчатой цепью, перемещаемой приводными звездочками, оси которых установлены на поворотном диске, связанном с механизмом вращения держателя, и повторяет форму свариваемого шва, о т л и ч а ю ш е е,с я тем, что, с целью обеспечения возможности сварки изделий со швом, имеющим участки выпуклой и вогнутой формы, в нем применены стопор с электромагнитом для управления вращением держателя с изделием, электромагнитные тормозы для воздействия на планетарную передачу в приводе поворота диска со звездочками для изменения направления движения пластинчатой цепи при сварке участков выпуклой и вогнутой формы и кулачковый диск, осуществляющий включение электромагнитного стопора и электромагнитных тормозов. № 138079
