Класс 30а, 4оз № 138699

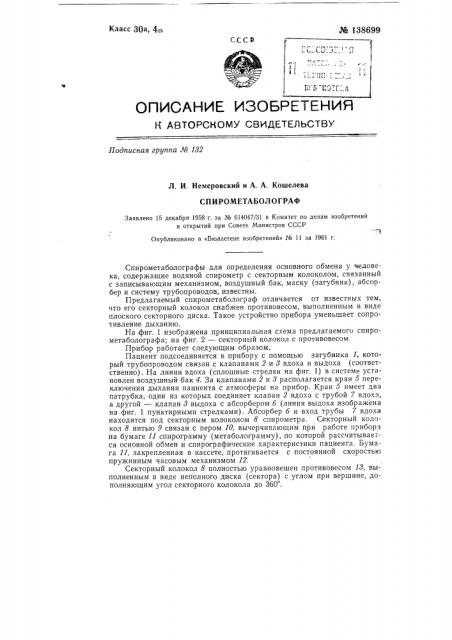

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Подписная группа № 182

Л. И. Кемеровский и А. А. Кошелева

С П И РОМЕТА ВОЛ О ГРАФ

Заявлено 15 декабря 1958 r. за № 614047/31 в Комитет по делам изобретений и открытий при Совете Министров СССР

Онубликовано в «Бюллетене изобретений» № 11 за 1961 r.

Спирометаболографы для определения основного обмена у человека, содержащие водяной спирометр с секторным колоколом, связанный с записывающим механизмом, воздушный бак, маску (загубник), абсорбер и систему трубопроводов, известны.

Предлагаемый спирометаболограф отличается от известных тем, что его секторный колокол снабжен противовесом, выполненным в виде плоского секторного диска. Такое устройство прибора уменьшает сопротивление дыханию.

На фиг. 1 изображена принципиальная схема предлагаемого спирометаболографа; на фиг. 2 — секторный колокол с противовесом.

Прибор работает следующим образом.

Пациент подсоединяется к прибору с помощью загубника 1, который трубопроводом связан с клапанами 2 и 8 вдоха и выдоха (соответственно). На линии вдоха (сплошные стрелки на фиг. 1) в системе установлен воздушный бак 4. За клапанами 2 и 8 располагается кран 5 переключения дыхания пациента с атмосферы на прибор. Кран 5 имеет два патрубка, один из которых соединяет клапан 2 вдоха с трубой 7 вдоха, а другой — клапан 8 выдоха с абсорбером б (линия выдоха изображена на фиг. 1 пунктирными стрелками). Абсорбер б и вход трубы 7 вдоха находятся под секторным колоколом 8 спирометра. Секторный колокол 8 нитью 9 связан с пером 10, вычерчивающим при работе прибора на бумаге 11 спирограмму (метаболограмму), по которой рассчитывается основной обмен и спирографические характеристики пациента. Бумага 11, закрепленная в кассете, протягивается с постоянной скоростью пружинным часовым механизмом 12.

Секторный колокол 8 полностью уравновешен противовесом 18, выполненным в виде неполного диска (сектора) с углом при вершине, дополняющим угол секторного колокола до 360 . № 138б99

K основному противовесу 18 прикреплен диск 14, уравновешивающий крышку 15 колокола 8.

Предмет изобретен ия

Спирометаболограф для определения основного обмена у человека, состоящий из водяного спирометра с секторным колоколом, связанным с записывающим механизмом, воздушного бака, маски (загубника), абсорбера и системы трубопроводов, отличающийся тем, что, в целях уменьшения сопротивления дыханию, секторный колокол снабжен противовесом, выполненным в виде диска.

¹ 138699

Фиг.2
