Изобретение относится к области контроля и задания производственного ритма .участков технологической цепочки и может быть использовано в хими5 ческой, нефтехимической„и других отраслях промышленности.

Целью изобретения является упрощение устройства и расширение его функциональных возможностей путем управ": 10 ления работой оборудования.

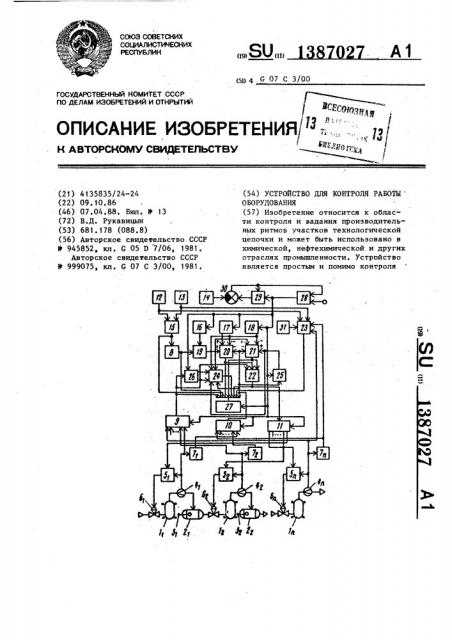

На чертеже приведена блок-схема устройства.

Предлагаемое устройство включает технологическую цепочку, участок обо» рудования которой состоит из технологического аппарата 1 и емкости 2 с датчиком. 3 уровня, и содержит датчики 4 производительности, регуляторы 5 нагрузки с регулирующими органа- 2О ми 6, интеграторы 7 по числу участков оборудования и интегратор 8, первый

9, третий 10 и второй 11 коммутаторы, с первого по третий задатчики

12-14, блок 15 деления, с первого по 25 третий регистры 16-18, блок 19 умножения, первый 20 и второй 21 блоки вычитания, второй 22, первый 23 и третий 24 арифметические блоки, первый

25 и второй 26 блоки памяти, блок 27 индикации, генератор 28 импульсов, счетчик 29, блок 30 сравнения и таймер 31.

Устройство работает следующим об3 разом.

Перед началом работы в регистры

16-18, выполненные кольцевыми, заносят следующую информацию: в регистр

16 — значения коэффициентов пересчета количества продукции соответствующего участка в количество готовой продукции (коэффициенты приведения),, в регистр 17 - значения допустимого уровня продукта в емкостях, в регистр

18 — значения начальных уровней продукта в емкостях на основании по" казаний датчиков 3 1 уровня. Значения заносятся в последовательности от конечного участка процесса к начально-.:. му. На первые позиции, соответствующие конечному участку, заносят в ре-. гистр 16 "1", а в регистры 17 и 18

"0". С помощью задатчиков 12 и, 13 выставляют значения соответственно планового задания П и планового вре мени работы Т>. С помощью задатчика

14 устанавливают количество участков технологической цепочки N. В блок 25 памяти записывается значение планового задания П

Пуск устройства осуществляется воздействием на командный вход. При этом запускается reнератор 28. До прихода первого импульса в блоке 15 деления сигналы задатчиков 12 и 13 преобразуются согласно зависимости t где G - требуемое значение нагрузки н

N-ro (конечного) участка.

В интеграторе 8 с момента начала работы формируется значение планового задания на текущий момент времени т тр

П = Gö. В блоке 19 умножения величина П умножается на коэффициент пересчета м;, поступающий иэ регистра

16. Так как на первой позиции в регистре 16 записана величина o(z = 1, то выходной сигнал блока 19 имеет вид

1387027

Арифметический блок 22 преобразует входные сигналы согласно зависимости (2) и т и где П,„- выходной сигнал блока 19, Блок 20 преобразует входные сигналы согласно зависимости т

Э ь, = и . + н — н. — с

1 Т1 1 1 9 о (3) где П вЂ” плановое задание i-ro участка на текущий момент;

Н вЂ” допустимое значение количе- 15 ства продукции 1-й емкости;

Н вЂ” начальное значение количестт ва продукции в -й емкости;

1;—

G; — количество фактически выработанной продукции на -м 20 участке.

Для конечного участка сигнал блока

20 имеет вид т ь .= jG, + о т где I G,„ о т

Д 11 н -н.- с ( (4) о количество фактически выработанной продукции на последующем (i+1)-м участке, поступающее из блока 25 памяти.

Для конечного участка зависимость (4) принимает вид т т ь"=и+00- с =п - l G. (1 1 3 " о о о т т

1 „= П,„+ G - 0 - I G„= II - ) П„. о о

Сигналы, соответствующие значениям количества продукции в емкостях поступают в блок 20 из регистров 17 и

18. Значение фактически выработанной продукции поступает через коммутатор

10 из интеграторов 7. В исходном положении коммутаторы 9-11 соединяют свои общие линии с выходами (входами) соответствующих блоков конечного участка. Сигналы с блока 15, интегратора 8, коммутаторов 9 и 10 и блока 20 поступают на входы блока 27 индикации. Кроме того, сигнал .с выхода блока 20 поступает на вход арифметического блока 22. На другие входы арифметического блока поступают сигналы С вЂ” нагрузка íà i-м участке с

tl датчика 4i через коммутатор 9 и ь; с выхода блока 21, где входные сигналы преобразуются согласно зависимос45 ти

6; (1 + Е ь. + K ---) (5)

t 1 П

1 — требуемое значение нагрузки i-го участка (выходной сигнал арифметического бло-: ка 22);

- постоянные коэффициенты пропорциональности, введенные в структуру арифметического блока 22.

1О ! 1 т где G

К,9К т т н .+ JG,.— j с;„ о о

ТDcv

i9t (б) G;„- G; если G;, o G;, или т н, -(н,+ J c; — I с;„) о ост

Т; (7) С; — G;„ если G t? Gi9t

Выходной сигнал арифметического блока 24 Т; или T;„, соответствующий прогнозируемому времени останова соответственно i-го или последующего (i+1)-го участка, поступает на вход блока 27.

Арифметический блок 23 преобразует входные сигналы согласно зависимости т

И,— IG, ьт=т-Т- — — -о —— (8)

1

)) ЬП = (П,— ) G„) — G„(T — Т), (9) о где ь Т вЂ” дефицит времени выполнения заданного плана;

Т вЂ” текущее время, поступающее с таймера 31;

ЬИ вЂ” дефицит выработки, который образуется к моменту времени

Т при работе с нагрузкой, равной текущей .нагрузке С),. в

Требуемое значение нагрузки участЪ ка С. выводится с выхода блока 22 на l вход блока 27 индикации и через ком" мутатор 11 на вход задания соответствующего регулятора нагрузки 5i на измерительный вход поступает переменная с датчика 4i. Арифметический блок

24 преобразует входные сигналы.согласно зависимости

Сигналы G> и С„ поступают на входы арифметического блока 23 непосредственно с выходов соответственно датчика 4 и интегратора 7, минуя 5 коммутаторы. Это позволяет рассчитывать величины Т и 6П независимо от работы генератора 28 и положения коммутаторов 9 и 10 и индуцировать указанные величины в блоке 27 на индикационных табло каждого участка. Блок

27 имеет количество строк, соответствующее количеству участков техноло,гической цепочки. Перевод строки при записи информации Осуществляется по команде, по ступающей с ге нера тора 28.

Импульс, поступающий с генератора

28 на командные входы блоков 25 и 26, обеспечивает запись в блоки памяти инфОРмаЦиир пРисУтствУюЩей на инфОР мациОнных ВхОдах этих блОкОВр По ко маиде первого после запуска устройства импульса н блоки 25 и 26 записы13870>

Таким образом, в блоках 26 и 25 фОрмируется инфОрмация ПО участку 40 являющемуся последующим ло сравнению с тем, который обрабатывается устройством в текущий момент, т.е. величины т- т

1;., G;, и G;, по сравнению с С;и о 45 ,G; или, в частности,. ) G и С„, по т о сравнению с ) G„, и G„. gaaaaeao шая работа устройства аналогична указанной.

Импульсы с генератора 28 поступают в счетчик 29 и с его выхода на блок 30 сравнения. На другой его вход поступает сигнал от задатчика 14, соответствующий количеству участков 5.

В момент достижения равенства входных55 сигналов блок 30 вырабатывает импульс, который, поступая на второй вход генератора 28, останавливает

25 наются соответственно значения Gä о и Gд, поступающие через коммутаторы

10 и 9 с интегратора 7„и датчика 4„. . Кроме того, импульс с генератора 28 продвигает на один разряд содержимое 30 кольцевых регистров 16-18 и переводит коммутаторы 9-11 в следующее положение. При этом разряды регистров 1618, положения коммутаторов 9-11 и

„строка блока 27 индикации соотнетствуют предыдущему (N-1)-му участку технологической цепочки. его„ и поступая на установочный вход счетчика 29, обнуляет его содержимое.

На этом работа устройства заканчивается до следующего запуска.

Таким образом, устройство автоматически рассчитывает плановые задания на каждый участок, исходя из общего планового задания П . При этом автоматически учитывается изменение количества продукции при переходе с участка на участок, Устройство требует разового на весь период работы

Т ввода (посредством задатчикон 12 и 13) значений планового задания П и времени работы Т и значений допустимых и начальных уровней Н. и Н °

1 (н регистры 17 и 18) независимо от количества запусков. устройства в этот период.

Ф о р м у л а ° и з о б р е т е н и я Устройство для контроля работы оборудования, содержащее по числу участков оборудования интеграторы и датчики производительности, выходы которых соединены с входами соответ» ствующих интеграторов, выходы датчика производительности и интегратора последнего участка оборудования соединены соответственно с первым и вторым входами первого арифметического блока, выход которого подключен к первому входу блока индикации, пер-. вый и .второй задатчики, выходы которых соединены с третьим и четвертым входами первого арифметического блока и с входами блока деления, выход которого подключен к второму входу блока индикации и через интегратор— к третьему входу блока индикации, выход третьего задатчика соединен с первым входом блока сравнения, первый и второй блоки вычитания, выход первого из которых подключен к четвертому входу блока индикации и к первому входу второго арифметического блока, выход которого соединен с пятым входом блока индикации, выход второго блока вычитания подключен к второму входу второго арифметического блока и к шестому входу блока индикации, выход третьего арифметического блока соединен с седьмым входом, блока индикации, о т л и ч а ю щ е е с я тем, что, с целью упрощения устройства и расширения его функциональных возможностей путем управления работой обо1387027
