Реферат



Изобретение относится к технике связи и может быть использовано и волоконно-оптических и электрических системах передачи данных. Целью изобретения является повышение надежности и расширение функциональных возможностей . Оптозлектрическая контактная пара состоит из штырей 1 и 8, в которых расположены волоконные световоды так, что сердечники 11 и 12 световодов точно стыкуются друг с другом с помощью направляющих злементов - корпуса 5 и контактного злемента 6 при сочленении штырей с гнездом. Для смягчения торцовой нагрузки штыря 1 в гнезде штырь 8 подпружинен поджимным злементом 7, обеспечивая тем самым оптический контакт. 2 ил.

СОЮЗ СОВЕТСНИХ

СОЦИАЛИСТИЧЕСНИХ

РЕСПУБЛИН

„„SU„„1387077

А1 (5!) 4 Н 01 R 13/04

ГОСУДАРСТВЕННЫЙ НОМИТЕТ СССР

ПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТКРЫТИЙ

ОПИСАНИЕ ИЗОБРЕТЕНИЯ/ „" :: /

И ABTOPCHOMY СВИДЕТЕЛЬСТВУ ,Ц 3

1Р (21) 3974605/24-07 . (22) 12.11.85 (46) 07.04.88. Бюл. - 13 (72) В.В.Сафонов (53) 621.315(088.8) (56) Авторское свидетельство СССР

11- 1035695, кл. Н 01 R 13/04, 1983.

Патент ФРГ 1Р 1665439, кл. Н 01 R 23/00, 1968. (54) КОНТАКТНАЯ ПАРА (57) Изобретение относится к технике связи и может быть использовано в волоконно-оптических и электрических системах передачи данных. Целью иэобретения является повышение надежности и расширение функциональных возможностей. Оптоэлектрическая контактная пара состоит из штырей 1 и 8, в которых расположены волоконные световоды так, что сердечники 11 и 12 световодов точно стыкуются друг с дру гом с помощью направляющих элементов — корпуса 5 и контактного элемента 6 при сочленении штырей с гнездом.

Для смягчения торцовой нагрузки штыря 1 в гнезде штырь 8 подпружннен поджимным элементом 7, обеспечивая тем самым оптический контакт. 2 ил.

1387077

Изобретение относится к технике связи и может быть использовано в волоконно-оптических и электрических системах передачи данных.

Целью изобретения является повышение надежности и расширение функциональных воэможностей.

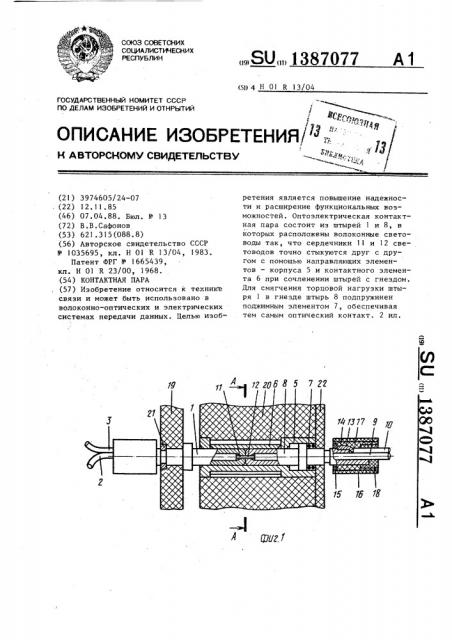

На фиг.l изображена контактная пара в сочлененном состоянии; на фиг.2 — разрез А-А на фиг.l.

Контактная пара состоит из штыря

1, замонтированного в нем волоконного световода 2, электрического провода 3, из гнезда 4, содержащего элек- 15 тропроводящий корпус 5, направляющий контактный элемент 6, поджимной элемент 7, штырь 8 с замонтированными в нем волоконным световодом 9 и электрическим проводом 10. 20

В штырях 1 и 8 волоконные световоды 2 и 9 вклеены так, что сердечники

11 и 12 световодов точно стыкуются с друг с другом с помощью направляющих элементов — корпуса 5 и контакт- 25 ного элемента 6 при сочленении штыря

1 с гнездом 4. Это обеспечивается при вклейке световодов в прецизионные отверстия, соосные с внешним диаметром штырей, и при использовании 30 направляющего цилиндрического корпуса 5 с вырезом и контактного элемента 6, находящегося в вырезе. Для смягчения торцовой нагрузки штыря 1 в гнезде штырь 8 подпружинен поджимным элементом 7. Таким образом обеспечивается оптический контакт.

Электрические провода 3 и 1О могут закрепляться известными методами (с помощью пайки, навивки, обжимки и др.). Например, в штыре l и гнезде

4 металлический вывод 13 провода 10 припаян припоем )4 к штырю 8.

Для электрической изоляции места . пайки использованы изоляционные втул-45 ки 15 и 16, которые склеиваются электроизоляционным клеем 17 вместе со штырем 8 и втулкой 18, закрепляющей электрический провод 10, волоконный световод 9.

Электрический контакт электрического провода 2 с проводом 10, таким образом, обеспечивается за счет закрепления провода 2 в штыре 1, электрического контакта штыря 1 с гнездом 4 за счет электропроводящего корпуса 5 и контактного элемента 6 и за счет крепления привода 10 к штырю 8.

Штырь 1 крепится в изоляторе 19 стопорным кольцом 21, а гнездо 4 крепится в изоляторе 20 крышкой 22.

При сочленении штыря 1 с гнездом

4 обеспечивается как электрический, так и оптический контакт, поэтому контактную пару можно считать оптоэлектрической контактной парой.

Использование предлагаемой электрической контактной пары в оптоэлектронных устройствах за счет совмещения выполняемых ею функций (обеспечение оптического и электрического контакта) в единой конструкции позво лит уменьшить габариты и вес устройства, упростит и сделает надежной и удобной эксплуатацию, снизит затраты материалов при изготовлении.

Формула и э о б р е т е н и я

Контактная пара, состоящая из двух частей, каждая из которых содержит контактные элементы и световоды, отличающаяся тем, что, с целью повышения надежности и расширения функциональных возможностей, гнездо выполнено с возможностью двустороннего подсоединения, штыри . выполнены полыми, световоды установлены в полостях штырей, при этом один из штырей подпружинен в осевом перемещении к корпусу гнезда.
