Линия электропередачи с устройством для плавки гололеда

Линия электропередачи с устройством для плавки гололеда

Иллюстрации

Показать все

Реферат



Изобретение относится к электроэнергетике и может быть использовано для плавки гололеда на линиях электропередачи по методу короткого замыкания . Цель - повьшение надежности работы ЛИНЩ1 электропередачи путем защиты от повреждений во время плавки гололеда. Находящиеся на головном пункте линии электропередачи блоки релейной автоматики на период плавки гололеда отключаются. Цель достигается установкой на пункте закорачивания реле минимального тока, реагирующего на снижение тока в линии и связанного с выfcлючaтeлeм плавки гололеда . 2 ил.

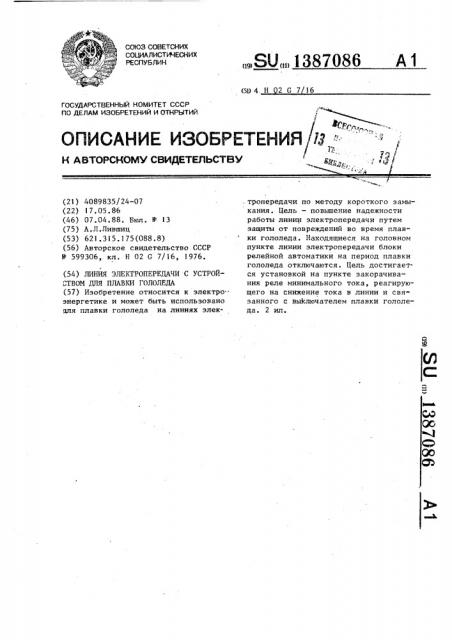

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК (50 4. Н 2 G 7 16

ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССР

ПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТКРЫТИЙ С

ОПИСАНИЕ ИЗОБРЕТЕНИЯ 9 (21 ) 4089835/24-07 (22) 17.05.86 (46) 07.04.88. Бюл. ¹ 13 (75) А.Л.Лившиц (53) 621.315 ° 175(088.8) (56) Авторское свидетельство СССР № 599306, кл. Н 02 G 7/16, 1976. (54) ЛИНИЯ ЭЛЕКТРОПЕРЕДАЧИ С УСТРОЙCTB0N ДЛЯ ПЛАВКИ ГОЛОЛЕДА (57) Изобретение относится к электро" энергетике и может быть использовано для плавки гололеда на линиях элек„;SU,, 1387086 А1. тропередачи по методу короткого замыкания. Цель — повышение надежности работы линии электропередачи путем защиты от повреждений во время плавки гололеда. Находящиеся на головном пункте линии электропередачи блоки релейной автоматики на период плавки гололеда отключаются. Цель достигается установкой на пункте закорачивания реле минимального тока, реагирующего на снижение тока в линии и связанного с выключателем плавки гололеда. 2 ил.

1 З87086

Изобретение относится к электроэнергетике и может быть использовано при сооружении и эксплуатации линий электропередачи, преимущественно проходящих в районах с тяжелыми гололеднь1ми отложениями.

Цель изобретения — повышение надежности работы линии электропередачи путем защиты от повреждений во время плавки гололеда..

На фиг.l представлена линии электропередачи с ответвлением; на фиг.2— схема включения контактов токового реле и блок-контактов закорачивающего коммутационного аппарата.

Линия 1 электропередачи с ответвлением 2 питается Ic o HIII а 3 плавки гололеда через головной выклю-. чатель 4. В конце линии установлен закорачивающий коммутационный аппарат 5. Токовое реле 6 установлено на

:;,ункте закорачивания. Через канал 7

<."вязи соединяет последовательно вкл|очепные размыкающие контакты 8 токового реле 6 и замыкающие блок--контакты

9 закорачивающего коммутационного аппарата 5 с замыкающими блок-контактами 10 головного выключателя 4. При одновременно замкнутых контактах 8—

10 через реле 11 выцержки времени подается сигнал на срабатывание откл|очающего устройства 12 головного выкг1",1ч ателя 4.

В соответствии с законом электротехники снижение тока, протекающего через реле 6, будет происходить как при любых видах коротких замыканий в любой точке линии 1 электропередачи или ее ответвлений 2, так и при разрыве одной или большего числа фаз в цепи плавки, т.е. практически при гпобых повреждениях линии электропере дачи в процессе плавки гололеда. Снижение тока приводит к отключению го" ловного выключателя, т.е. к предотвращению развития повреждения.

Реле 11 выдержки времени служит для отстройки от излишних отключений обогреваемой линии при коротких замыканиях на других линиях 1 электропередачи, когда происходит кратковременное снижение напряжения на источнике питания. Длительное снижение напряжения на источнике питания обыч но не превосходит 7-10% номинального напряжения, что приводит к снижению тока в реле 6 меньшему, чем при повреждениях обогреваемой линии. Кроме того, снижение тока плавки уже на

5-10 все равно требует вмешательства персонала из-за существенного увеличения расчетной продолжительности

15 планки гололеда.

Поскольку в цепь сигнала на отключение головного выключателя включены замыкающие блок-контакты головного выключателя, для замыкания цепи плав20 ки может использоваться как закорачивающий аппарат, так и головной выклю,"атель, в отличие от известного устройства, где цепь планки обязательно должна замыкаться закорачивающим вык

25 лючателем.

Связь между пунктом закорачивания и головным выключателем может осуществляться с помоЩью радиоканала, 0 канала нулевой последовательности на постоянном токе, высокочастотного канала по проводам или тросам линии электропередачи или с помощью других известных устройств. уА

Формула изобретения

Линия электропередачи с устройством для плавки гололеда, содержащая выключатель плавки гололеда, канал связи, пункт закорачивания и токовое реле, отличающаяся тем, что, с целью повышения надежности ее работы путем защиты от повреждений во время плавки гололеда, реле выпол" нено в виде реле минимального тока и установлено на пункте закорачивания, а его контакты включены в цепь отключены в цепь отключения выключателя плавки гололеда.

71Тираж 650

Подписное

В1ППП1И Государственного комитета СССР по делам изобретений и открытий

113035, Москва, Ж-35 ° Раушская наб., д. 4/5

Производственно-полиграфическое предприятие, г. Ужгород, ул. Проектная, 4

Редактор А.Шандор

Заказ 1500/52

Составитель Л.Январева

Техред А. Кравчук Корректор Г.Рещетник
