Поливное устройство посадочной машины

Поливное устройство посадочной машины

Иллюстрации

Показать все

Реферат



Изобретение относится к сельскому и лесному хозяйству, а конкретно к конструкциям рассадочных и лесопосадочных машин. Целью изобретения является снижение металлоемкости конструкции и расхода воды. Фигурный бачок установлен на оси рамы и упирается в опору. Горловина бачка отогнута вниз и является одним из звеньев Привода поворота бачка, другими звеньями шарнирного четьфехзвенника являются фигурный повОдок и тяга. При вращении водила его вхостовик воздействует на поводок и поворачивает бачок , вода из бачка поступает через горловину и выходное отверстие в борозду от посадочной машины. Три участка фигурного поводка позволяют задать вращение бачка по определенной программе. 2 ил.

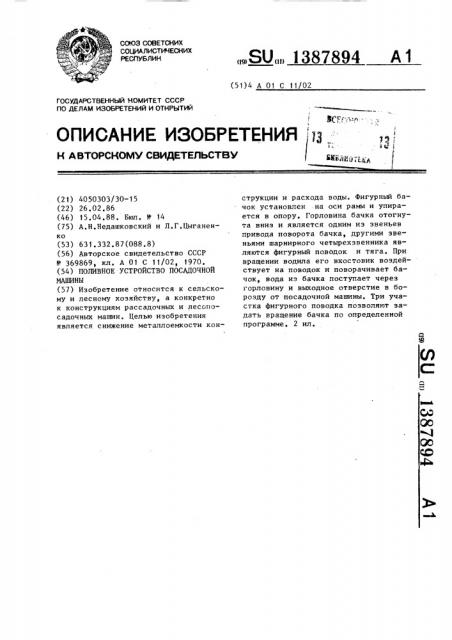

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК (51) 4 А 01 С 11/02

ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССР

ПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТКРЫТИЙ

NCrr .;АОПИСАНИЕ ИЗОБРЕТЕНИЯ 11

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (21) 4050303/30-15 (22) 26,02.86 (46) 15.04,88. Бюп. № 14 (75) А.Н.Недашковский и Л.Г.Цыганенко (53) 631. 332. 87 (088. 8) (56) Авторское свидетельство СССР

¹ 369869, кл. А 01 С 11/02, 1970. (54) ПОЛИВНОЕ УСТРОЙСТВО ПОСАДОЧНОЙ

МАШИНЫ (57) Изобретение относится к сельскому и лесному хозяйству, а конкретно к конструкциям рассадочных и лесоцосадочных машин. Целью изобретения является снижение металлоемкости кон,Я0„1387894 А 1 струкции и расхода воды. Фигурный бачок установлен на оси рамы и упирается в опору. Горловина бачка отогнута вниз и является одним из звеньев привода поворота бачка, другими звеньями шарнирного четырехзвенника являются фигурный поводок и тяга. При вращении водила его вхостовик воздействует на поводок и поворачивает бачок, вода из бачка поступает через горловину и выходное отверстие в борозду от посадочной машины. Три участка фигурного поводка позволяют задать вращение бачка по определенной программе. 2 ил.

1387894

Изобретение относится к сельскому и лесному хозяйству, а конкретно к конструкциям рассадопосадочных и лесопосадочных машин °

Целью изобретения является сниже5 ние металлоемкости конструкции и расхода воды.

На фиг.1 показано предлагаемое поливное устройство, вид сбоку; на фиг.2 — вид А на фиг.1.

На раме 1 установлен фигурный бачок 2, который имеет в верхней части лоток 3 для подвода воды, а справа отогнутую вниз горловину 4, которая имеет скос и заканчивается выходным отверстием 5. Одной стороной фигурный бачок 2 лежит на опоре 6, а в центре установлен на оси 7. Правее оси 7 к раме 1 приварена ось 8, на которую насажен поводок 9. Поводок 9 при помощи тяги 10 соединен с проушиной на горловине 4. Поводок 9, тяга 10, фигурный бачок 2 и рама 1 образуют привод бачка 2 в виде шарнирного четырехэвенника, в котором рама 1 является неподвижным звеном. Поводок 9 в части, расположенной ниже отверстия тяги 10, имеет фигурный контур с тремя прямолинейными участками, с поверхностью которых взаимосвязан хвостовик 11 зажима посадочного устройства, установленного на каждом водиле 12. По трубке 13 к фигурному бачку 2 подводится вода из резервуара, 35 установленного на машине.

В исходном положении фигурный бачок 2 и поводок 9 занимают положение,обозначенное на фиг. 1 сплошными линиями. При вращении посадочного устройства хвостовик 11 водила 12 упирается в поводок 9 и поворачивает его до положения, обозначенного пунктирными линиями. При этом фигурный бачок 2 занимает положение, обозна45 ченное пунктиром, отклонившись от о первоначального положения на 60

При дальнейшем движении хвостовика

11 прямое вращение бачка 2 приостанавливается, так как соответствующий участок поводка 9 почти параллелен траектории движения хвостовика

11. После окончания указанного .участка поводка 9, вращение поводка 9 и бачка 2 возобновляется и продолжается до тех пор, пока хвостовик 11 не выйдет из соприкосновения с поводком 9. Это произойдет тогда, когда бачок 2 отклонится от исходного положения на угол 90 (показано штрихпунктирными линиями).

Кинематикой предлагаемого поливного устройства достигается своевременное выливание воды из бачка 2 в посадочное место в момент закрытия борозды. Первоначальным поворотом о бачка 2 на угол 60 создаются условия для выливания из него воды, а затем вода стекает иэ бачка по горловине 4, При дальнейшем повороте бачка 2 выходное отверстие 5 горловины

4 перемещается с таким расчетом, что вода попадает в посадочное место.

После того как поводок 9 выйдет из соприкосновения с хвостовиком 11 бачок 2 вместе с приводом под цействием собственного веса возвращается в исходное положение. После возвращения бачка 2 в исходное положение цикл полива повторяется со следующим водилом 12. Вода в бачок 2 поступает через трубку 13 из резервуара, расположенного на машине.

Ф о р м у л а и з о б р е т е н и я

Поливное устройство посадочной машины, содержащее резервуары для воды, вентиль для регулировки количества подаваемой воды и дозатор, о т л и ч а ю щ е е с я тем, что, с целью снижения металлоемкости конструкции и расхода воды за счет повышения точности полива в момент нулевой скорости зажима с растением относительно почвы, оно снабжено водилами, при этом дозатор выполнен в виде фигурного бачка с отогнутой горловиной, у которой на выходной части выполнены скос и боковое отверстие, причем фигурный бачок установлен шарнирно и снабжен приводом в виде шарнирного четырехзвенника, на одном из кривошипов которого установлен фигурный поводок с тремя прямолинейными участками, которые поочередно взаимосвязаны с хвостовиком каждого водила.
