Устройство для образования пены

Устройство для образования пены

Иллюстрации

Показать все

Реферат



Изобретение относится к противопожарной технике, в частности к устройствам для приготовления огнегасительной воздушно-механической пены, и позволяет повысить эффективность его работы. Устройство для образования пены содержит корпус I с размещенной на нем защитной сеткой 2 и вставленным пакетом сеток 3, патрубок 4 для подачи пенообразователя с установленным на нем с возможностью вран1,ен11я раснылителем, включающим ротор с жестко прикрепленными к нему лонастями 5 и диффузор 6, который связан с крыльчаткой вентилятора для подачи воздуха. Ротор выполнен в виде размещенного внутрн диффузора 6 и концентрично прикрепленного к нему посредством лопастей 5 дополнительного диффузора 8 с винтовыми лопатками 9, выполненными на его внутренней образующей поверхности. I ил.

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК! у 4 А 62 С 5/04

ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССР

ПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТКРЫТИЙ

ОПИСАНИЕ ИЗОБРЕТЕНИЯ ц,.;

Н А ВТОРСКОМ,Ф СВИДЕТЕЛЬСТВУ БКь„":,":; : „-. (21) 4032257/40-12 (22) 05.03.86 (46) !5.04.88. Бюл. ¹ 14 (75) Д. А. Торба и Г. Г. Хаирбеков (53) 614.843 (088.8) (56) Авторское свидетельство СССР № 19!356, кл. А 62 С 5/04, 1967. б 7

СО

OO

СР (Ь

CO (54) УСТРОЙСТВО ДЛЯ ОБРАЗОВАНИЯ

ПЕНЫ (57) Изобретение относится к противопожарной технике, в частности к устройствам для приготовления огнегасительной воздушно-механической пены, и позволяет повысить эффективность его работы. Устрой„„SU„„1388060 А1 ство для образования иены со åðæèò корпус

1 с размещенной на Hc м защитной сеткой 2 и вставленным пакетом сеток 3, патрубок 4 для подачи пенообразоватсля с установленным на нем с возможностью вращения распылителем, включающим ротор с жестко прикрепленными к нему лопастями 5 и .; иффузор 6, который связан с hpl>l.:tü÷àòêoé вентилятора для подачи воздуха. Ротор выполнен в виде размещенного внутри диффузора 6 и концентрично прикрепленного к нему посредством лопастей 5 дополнительного диффузора 8 с винтовыми лопатками 9, выполненными на его внутренней образующей поверхности. 1 нл.!

388060

Формула изобретения

Составитель В. Демидов

Редактор H.Швыдкая Техред И. Верес Корректор В. Бутяга

Заказ !5!1!9 Тираж 420 Подписное

ВНИИГ1И Государственного комитета СССР по делам изобретений и открытий

113035, Москва, Ж вЂ” 35, Рву шская наб., д. 4/5

1 1роизводственно-полиграфическое предприятие, г. Ужгород, ул. Проектная, 4

Изобретение относится к противопожарной технике, в частности к устройствам для приготовления огнегасительной воздушно-механической пены.

Целью изобретения является повышение эффективности его работы.

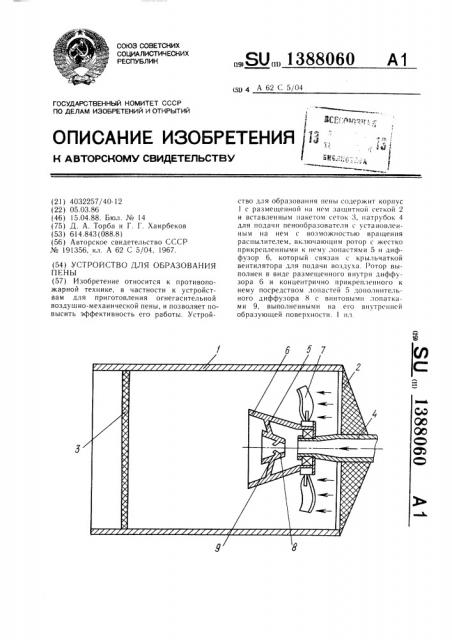

На чертеже изображена конструктивная схема устройства, Устройство для образования пены содержит корпус 1 с размещенными на нем защитной сеткой 2 и вставленным пакетом 10

3 сеток, патрубок 4 для подачи пенообразователя с установленным на нем с возможностью вращения распылителем, включающим ротор с жестко прикрепленными к нему лопастями 5 и диффузор 6, который связан с крыльчаткой вентилятора 7 для подачи воздуха. Ротор выполнен в виде размещенного внутри диффузора 6, концентрично прикрепленного к нему посредством лопастей 5 дополнительного диффузора 8 с винтовыми лопатками 9, выполненными на его внутренней образующей поверхности.

Устройство для образования пены работает следующим образом.

Поток пенообразователя поступает на лопасти 6 и винтовые лопатки 9, приводя во вращение ротор, выполненный в виде дополнительного диффузора 8, и прикрепленный к нему лопастями 5 диффузор 6. При этом вращение передается на крыльчатку вентилятора 7.

Преобразующий раствор, вытекающий из патрубка 4, попадает на образующие поверхности диффузоров 6, 8 и в раздробленном состоянии подхватывается потоком воздуха, поступившим со стороны защитной сетки 2 на крыльчатку вентилятора 7, перемешивается с ним и напыляется на пакет 3 сеток, а цилиндрический корпус 1 формирует компактную пенную струю.

Использование устройства для образования пены обеспечивает использование энергии поступающего потока с большей эффективностью, что положительно сказывается на процессе пенообразования.

Устройство для образования пены, содержащее корпус с размещенными в нем сетками, патрубок для подачи пенообразователя с установленным на нем с возможностью вращения распылителем, включающим ротор с жестко прикрепленными к нему лопастями, и диффузор с прикрепленной к нему крыльчаткой вентилятора для подачи воздуха, отличающееся тем, что, с целью повышения эффективности его работы, ротор выполнен в виде дополнительного диффузора с винтовыми лопатками на его внутренней поверхности, концентрично размещен внутри диффузора и прикреплен к нему посредством лопастей.
