Способ удаления из горизонтального воздуховода осевшей пыли

Способ удаления из горизонтального воздуховода осевшей пыли

Иллюстрации

Показать все

Реферат



Изобретение позволяет повысить качество удаления пыли и снизить эксплуатационные затраты путем придания горизонтальному воздуховоду колебаний в вертикальной плоскости. Приведенная таки.м образом во взвешенное состояние пыль удаляется пульсируюшим потоком воздуха. При этом максимальный эффект достигается при совпадении частоты и соответствия фаз колебаний воздуховода и пульсирующего потока воздуха. 1 3. п. ф-лы, I ил.

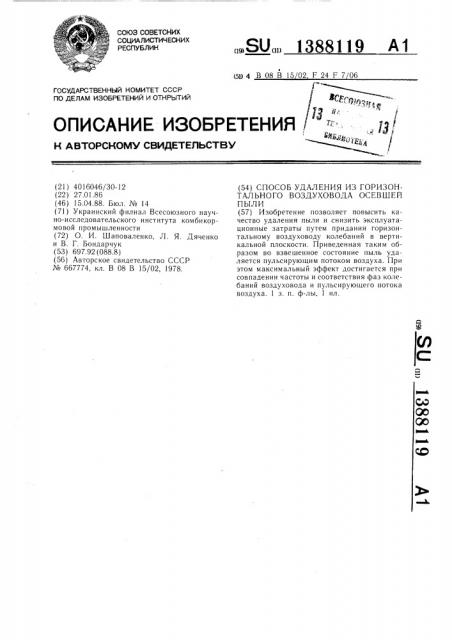

СОЮЗ COBETCkHX

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК (594 В08В 1502 F24F706

®С

ОПИСАНИЕ ИЗОБРЕТЕНИЯ /

Н АBTOPCHOMV СВИДЕТЕЛЬСТВУ

ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССР

ПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТКРЫТИЙ (21) 4016046/30-12 (22) 27.01.86 (46) 15.04.88. Бюл. № 14 (71) Украинский филиал Всесоюзного научно-исследовательского института комбикормовой промышленности (72) О. И. Шаповаленко, Л. Я. Дяченко и В. Г. Бондарчук (53) 697.92 (088.8) (56) Авторское свидетельство СССР № 667774, KJI. B 08 В 15/02, 1978.

„„SU„„1388119 А1 (54) СПОСОБ УДАЛЕНИЯ ИЗ ГОРИЗОНТАЛ ЬНО ГО ВОЗДУХОВОДА ОСЕВШЕЙ

ПЪ|ЛИ (57) Изобретение позволяет повысить качество удаления пыли и снизить эксплуатационные затраты путем придания горизонтальному воздуховоду колебаний в вертикальной плоскости. Приведенная таким образом во взвешенное состояние пыль удаляется пульсирующим потоком воздуха. При этом максимальный эффект достигается при совпадении частоты и соответствия фаз колебаний воздуховода и пульсирующего потока воздуха. 1 з. п. ф-лы, 1 ил.

1388119

Формула изобретения

Составитель А. Вишкарев

Редактор И. Касарда Техред И. Верес Корректор В. Бутяга

Заказ 5! 2/12 Тираж 565 Подписное

ВНИИПИ Государственного комитета СССР по делам изобретений и открытий

113035, Москва, Ж вЂ” 35, Раушская наб., д. 4/5

Производственно-полиграфическое предприятие, г. Ужгород, ул. Проектная, 4

Изобретение относится к вентиляции, а именно к аспирационным установкам, и может быть использовано в строительной, химической, металлургической, зерноперерабатывающей и других отраслях промышленности.

Цель изобретения — повышение качества удаления пыли и снижения эксплуатационных затрат.

На чертеже представлен один из вариантов аспирационной установки для осуществления предлагаемого способа, общий вид.

Аспирационная установка для осуществления предлагаемого способа содержит горизонтальный воздуховод 1, свободно подвешенный на тросах 2, который присоединен к циклону 3, фильтру 4, вентилятору 5 и местным отсосам с помощью гибких трубчатых элементов 6. Установка снабжена колебательным элементом 7, например вибратором, клапаном 8 и системой рычагов 9.

Аспирационная установка работает следующим образом.

Запыленный воздух от аспирируемого оборудования под действием вентилятора 5 через местные отсосы поступает в горизонтальный воздуховод 1 и далее на очистку в циклон 3, фильтр 4, после чего очищенный воздух выбрасывается вентилятором 5 в атмосферу. Оседающие частицы в горизонтальном свободно подвешенном на тросах 2 воздуховоде под действием источника 7 колебаний перемещаются навстречу воздушному потоку и под действием аэродинамической силы поднимаются к центру горизонтального воздуховода и уносятся воздушным потоком на очистку. Колеблющийся воздуховод через систему рычагов 9 приводит в движение клапан 8, который с частотой источника колебаний наполовину перекрывает сечение вертикального воздуховода и этим создает аэродинамические пульсации, усиливающие срывающее воздействие на осевшие частицы.

1. Способ удаления из горизонтального воздуховода осевшей пыли путем приведения ее во взвешенное состояние и удаления потоком воздуха, отличающийся тем, что, с целью повышения качества удаления пыли и сни20 жения эксплуатационных затрат, приведение пыли во взвешенное состояние осуществляют сообщением колебания горизонтальному воздуховоду в вертикальной плоскости, а удаление пыли производят пульсирующим

2. Способ по п. 1, отличающийся тем, что пульсацию потока воздуха осуществляют с частотой и фазой, соответствующей колебаниям воздуховода.
