СОКИ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК (}9) (И) (ц 4 В 65 D 45/00

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

Н ABTOPCHOMY СВИДЕТЕЛЬСТВУ

tJ

ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССР

ПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТНРЫТИЙ (21) 4138893/27-13 (22) 27. 10.86 (46) 15.04.88. Бюл. 9 14 (71) Ульяновский научно-исследовательский и проектно-технологический институт машиностроения (72) Б.Ф.Лаптев (53) 621. 798 (088. 8) (56) Тенцер Г., Кессе Ф. Картонная и бумажная тара. M. Лесная промышленность, 1974, с.146, рис.142. (54) ЗАМОК ДЛЯ ТАРЫ (57) Изобретение относится к области упаковки, в частности к запиранию коробчатой тары, изготовленной из гофрокартона и картонпласта. Цель изобретения — повышение надежности работы и упрощение эксплуатации. Фиксатор тары содержит две пластины 1 и 2,каждая из которых изогнута с образованием захватов, при этом пластины соединены упругой стяжкой 3. 2 ил.

13883

Формула изобретения

Составитель Е.Бокова

Техред JI.Cåðäþêîâà

Редактор И.Недолуженко

Корректор С.Черни

Подписное

Заказ 1543/24

Тираж бб4

ВНИИПИ Государственного комитета СССР по делам изобретений и открытий

113035, Москва, Ж-35, Раунская наб., д. 4/5

Производственно-полиграфическое предприятие, r. Ужгород, ул. Проектная, 4

Изобретение относится к упаковке, в частности к запиранию коробчатой тары, изготовленной из гофрокартона и картонпласта.

Цель изобретения — повьппение надежности работы и упрощение эксплуатации.

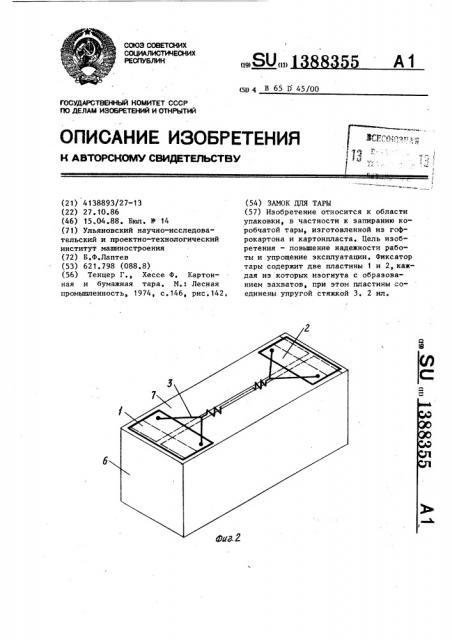

На фиг.1 представлен замок для тары, общий вид; на фиг.2 — установка 10 замка на таре.

Замок включает фиксатор, содержащий две пластины 1 и 2, одни концы которых соединены упругой стяжкой 3, а другие — изогнуты с образованием захватов 4 и 5.

Для занирания коробчатой тары 6 предлагаемым замком необходимо закрыть ее створки 7, с одной стороны обхватить их пластиной 1 или 2, для че- 2о

ro ввести под створки 7 захват 4 или

5. Затем второй пластиной 2 или 1, растянув предварительно стяжку 3, обхватить створки 7 с противоположной стороны.

Выполнение замка в виде двух соединенных пластин с захватами.позволяет быстро и надежно закрывать тару, имеющую створки.

Замок для тары, включающий фиксатор створок тары, о т л и ч а ю шийся тем, что, с целью повыщения надежности работы и упрощения эксплуатации, фиксатор содержит две пластины, одни концы которых соединены упругой стяжкой, а другие изогнуты с образованием захватов.
