Реферат



Изобретение относится к области инженерно-геологических изысканий и предназначено для оценки свойств слабых грунтов . Целью изобретения является расширение функциональных возможностей и отбор 12 проб из конкретного слоя грунта. Лопасти 2 Крыльчатки выполнены полыми и конусообразными с отверстиями и камерами 3 и 4 с отверстиями для отбора проб грунта и воды соответственно. Камеры 3 и 4 установлены в лопастях 2 на уровне отверстий, оснащенных шторками 6 с приспособлениями для их выдвижения в виде поршней 12, взаимо действующих с шторками 6 через клиновидные элементы 10. Отверстия на уровне камер 4 для отбора проб воды дополнительно перекрыты сетками 7. При вращении крыльчатки в одну сторону определяют сдвиговые усилия, а при вращении в другую происходит выдвижение шторок 6 вследствие воздействия на них через клиновидные элементы 10 поршней 12, перемещающихся под давлением грунта, в результате чего полости камер 3 и 4 заполняются грунтом и водой. 2 ил. А-А 5S (Л с 00 00 00 СП со / Фи2.2

СОЮЗ СОВЕТСНИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К А ВТОРСКОМЪ СВИДЕТЕЛЬСТВУ

11

ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССР

ПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТКРЫТИЙ (21) 4076753/29-33 (22) 09.06.86 (46) 15.04.88. Бюл. № 14 (7I ) Всесоюзный научно-исследовательский институт гидротехники им. Б. Е. Веденеева (72) Е. П. Белоконь, П. Н. Кашкаров, В. Г. Пантелеев и В. Г. Жолнерович (53) 624.131 378(088.8) (56) Авторское свидетельство СССР № 945279, кл. Е 02 D !/00, 1976.

Авторское свидетельство СССР № 1048049, кл. Е 02 D !/02, 1981. (54) УСТРОЙСТВО ДЛЯ ИСПЫТАНИЯ

ГРУНТОВ (57) Изобретение относится к области инженерно-геологических изысканий и предназначено для оценки свойств слабых грунтов. Целью изобретения является расширение функциональных возможностей и отбор

„„SU„„1388513 А1 ц 4 Е 02 D 1 00, G 01 N 1 02 проб из конкретного слоя грунта. Лопасти 2 крыльчатки выполнены полыми и конусообразными с отверстиями и камерами 3 и 4 с отверстиями для отбора проб грунта и воды соответственно. Камеры 3 и 4 установлены в лопастях 2 на уровне отверстий, оснащенных шторками 6 с приспособлениями для их выдвижения в виде поршней 12, взаимо действующих с шторками 6 через клиновидные элементы 10. Отверстия на уровне камер 4 для отбора проб воды дополнительно перекрыты сетками 7. При вращении крыльчатки в одну сторону определяют сдвиговые усилия, а при вращении в другую происходит выдвижение шторок 6 вследствие воздействия на них через клиновидные элементы 10 поршней 12, перемещающихся под давлением грунта, в результате чего полости камер 3 и 4 заполняются грунтом и водой. 2 ил.

1388513

Формула изобретения

1

Изобретение относится к инженерно-геологическим изысканиям и предназначено для оценки свойств слабых грунтов и отбора проб.

Цель изобретения — расширение функциональных возможностей и отбор проб из конкретного слоя грунта.

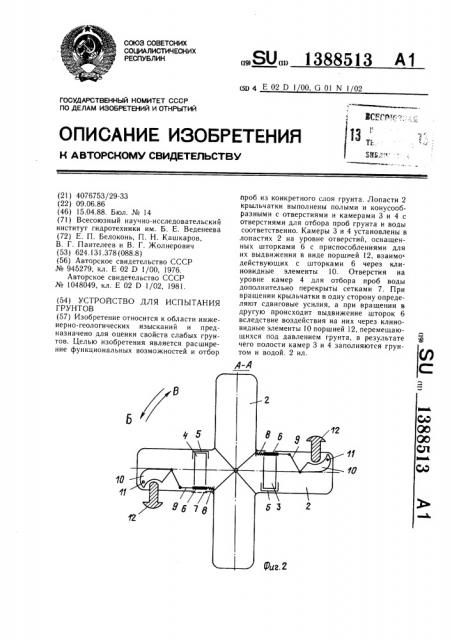

На фиг. 1 дано устройство, вид сбоку; на фиг 2 — разрез А — А на фиг. 1.

Устройство включает штангу 1 с закрепленными на ней лопастями 2 крыльчатки.

Лопасти 2 выполнены полыми, конусообразными с отверстиями, на уровне которых внутри лопастей 2 установлены камеры 3 и 4 с отверстиям и соответственно дл я отбора проб грунта и воды. Камеры 3 и 4 закреплены внутри лопастей 2 с помощью фиксаторов 5 (камеры на других лопастях условно не показаны).

Отверстия в лопастях 2 перекрываются шторкой 6, а отверстия на уровне камер 4 для отбора проб воды дополнительно снабжены сеткой 7. Автоматическое открытие отверстий осуществляется с помощью приспособления, включающего пружину 8, присоединенную с шторке 6 с одной стороны, и тросовую передачу 9 с рамками, соединенную с пружиной 8 с другой стороны, прикрепленного с тросовой передаче 9 клинового элемента 10 с шарниром 11, соединенного со стенкой лопасти 2 и поршня 12 с уширением в его верхней части, упирающегося в стенку клинового элемента 10. Приспособление для забивки и вращения штанги условно не показано.

Устройство работает следующим образом.

При определении свойств грунтов с помошью предлагаемого устройства оно путем динамического зондирования внедряется в грунт. При выявлении прослоек грунта с минимальными прочностными свойствами, что фиксируется большей осадкой зонда, зондирование прекращают и с помощью вращения крыльчатки 2 по направлению стрелки В (см. фиг. 2) определяют сдвиговое усилие. Благодаря тому, что отверстия со шторами 6 располагаются на обратной стороне лопасти 2, в них не попадают ни грунт, ни вода. Далее для отбора проб грунта и воды крыльчатку врашают в обратную сторону (стрелка Б на фиг. 2). При этом

2 вследствие давления грунта на поршень 12 от него передается усилие на клиновидный элемент 10, который поворачивается вокруг шарнира ll, что благодаря тросовой передаче 9 обусловливает открытие шторок 6, установленных над отверстиями камер 3 и 4.

При открытых отверстиях в камеры 3 поступает грунт, а в отверстие камеры 4 поступает только отжимаемая из грунта вода, поскольку оно перекрывается сеткой 7. Ввиду наличия в камере 4 индикатора химического состава, например лакмусовой бумажки, в ней фиксируется химический состав воды.

Поворотом крыл ьчатки по направлению стрелки В в виду отсутствия давления грунта на поршень 12 шторка 6 вновь перекрывает отверстие благодаря действию пружины

8. После этого устройство извлекают из грунта, из лопастей 2 достают камеры 3 и 4 и устанавливают новые. В дальнейшем определение свойств грунтов и отбор проб продолжают в той же последовательности.

1 аким образом, благодаря выполнению крыльчатки в виде конуса с полыми лопастями и помещения в них камер для отбора проб с автоматическим закрыванием и открыванием отверстий существенно расширяется область использоьания данного устройства, при этом достигается высокая точность определения физико-механических свойств при минимальных затратах времени.

Устройство для испытания грунтов, преимугцественно слабых, включающее штангу, наконечник в виде крыльчатки с полыми лопастями, приспособление для забивки и вращения штанги и измерительное приспособление, отличающееся тем, что, с целью расширения функциональных возможностей и отбора проб из конкретного слоя грунта, оно снабжено камерами с отверстиями для отбора проб грунта и воды, установленными внутри лопастей, выполненных конусообразными с отверстиями в верхней части на уровне установки камер, при этом отверстия оснащены шторками с приспособлениями для их выдвижения, установленными на лопастях, а отверстия на уровне камер для отбора проб воды дополнительно перекрыты сетками.
