Узел опирания надкрановой части двухветвевой колонны на двустенчатую траверсу

Узел опирания надкрановой части двухветвевой колонны на двустенчатую траверсу

Иллюстрации

Показать все

Реферат



Изобретение относится к строительству и может найти применение в соединениях элементов двухветвевых колонн, каркасов производственных зданий, устан Шливаемых в местах размещения температурно-деформационных вшов. Целью изобретения является повьпиение прочности и надежности. Уз ел

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИН (5D 4 Е 04 В 1/58 1 24

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССР

ПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТКРЫТИЙ

Н А ВТОРСНОМЪ СВИДЕТЕЛЬСТВУ (21 ) 406281 9/29-33 (22) 29.04.86 (46) !5.04.88.Бюл. Р 14 (71) Государственный проектный инстии тут Сибпроектстальконструкция" (72) В.А.Жирков и В.С.Ярцева (53) 69.057 ° 4:621.874 (088.8) (56) Авторское свидетельство СССР

М 687203, кл . Е 04 В 1/58, 1978.

Авторское свидетельство СССР !! 1252443,.кл. Е 04 В 1/24, 1984, ЛК„1388525 А i (54) УЗЕЛ ОПИРАНИЯ НАДКРАНОВОЙ ЧАСТИ

ДВУХВЕТВЕВОЙ КОЛОННЫ НА ДВУСТЕНЧАТУЮ

ТРАВEPСУ (57) Изобретение относится к. строительству и может найти применение в соединениях элементов двухветвевых колонн, каркасов производственных зданий, устанавливаемых в местах размещения температурно-деформационных швов. Целью изобретения является повышение прочности и надежности. Узел

1388525 опирания надкрановой части .двухветвевой колонны включает верхнюю 1 и нижнюю 2 диафрагмы, соединенные с ветвями 3 колонны и стенками 4 траверсы, имеющими наружные. вертикальные ребра 5. Нижний конец 6 внутренней двутавровой стойки 7 надкрановой части колонны пропущен через прорези в диафрагмах, жестко прикреплен к ним, а изнутри траверсы — к ее стенкам. Ветви 8 наружной стойки своими полками 9 прикреплены .встык к ребрам 5, а стенками 1О - к стенкам 4 траверсы, которые соединены!

Изобретейие относится к строитель. ству, а именно к конструкциям металлических каркасов производственных зданий, в частности к узлам соединения элементов двухветвевых колонн, устанавливаемых в местах разрешения температурйо-деформационных швов.

Цель изобретения - повышение прочности и надежности.

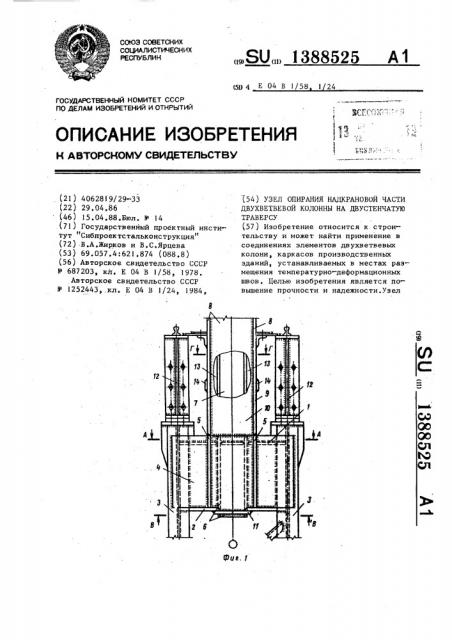

На фиг.1 изображен узел опирания !О надкрановой части (спаренной стойки) двухветвевой колонны на траверсу; на фиг.2 - разрез А-А на фиг.1; на фиг. 3 . разрез Б-Б на фиг.2; на фиг. 4 - разрез В-В на фиг.1; на !5 фиг.5 — разрез Г-Г на фиг.1.

Узел опирания надкрановой части двухветвевой колонны на двустенчатую траверсу включает верхнюю и нижнюю 2 горизонтальные диафрагмы, жест.20 ко соединенные с ветвями 3 колонны и стенками 4 траверсы, наружные вертикальные ребра 5 на стенках 4 траверсы, нижний конец 6 внутренней двутавровой стойки 7 надкрановой части колонны, пропущенный через прорези в верхней и нижней 2 диафрагм и жестко к ним прикрепленный. Ветви 8 наружной стойки своими полками 9 прикреплены встык к ребрам 5, а стен?О ками 10 — к стенкам 4 траверсы, которые соединены внахлест с ветвями

3 колонны. Нижний конец 6 стойки ? дополнительно изнутри траверсы жестко соединен с ее стенками 4. Пропу- 35 щенный через нижнюю диафрагму 2 ковнахлест с ветвями 3 колонны. К ветвям 8 наружной стойки прикреплены с обеих сторон подкрановые балки 12 и с одной стороны — элемент перекрытия. Элемент перекрытия, примыкающий к надкрановой части колонны с про тивоположной с то роны, п рик реплен через зазор между ветвями 8 к внутренней стойке 7. Между полками внутренней стойки 7 и наружной стойкой образованы зазоры 13, выполняющие функции температурно-деформационных швов ° 1 э,п ф лыу 5 ил»

2 нец 6 внутренней стойки 7 может. быть соединен с диафрагмой посредством накладок 11, приваренных к стенке и полкам конца стойки и внахлест снизу к диафрагме 2. Закрепленные к торцам ветвей 3 колонны подкрановые балки 12 соединены поверху с полками 9 ветвей 8 наружной стойки и передают на нее поперечно действующие крановые нагрузки. Элементы перекрытия (не показаны) прикреплены с одной стороны к наружной стойке, а с противоположной через зазор между ее ветвями 8 - к внутренней стойке 7, в результате чего между стойками надопорной части колонны образованы температурно-деформационные швы 13. Ветви 8 наружной стойки соединены между собой накладками 14, размещенными с промежутками вдоль стойки.

Формула и э о б р е т е н и я

1. Узел опирания надкрановой части двухветвевой колонны на двустенчатую траверсу, включающий верхнюю и йижнюю горизонтальные диафрагмы, жестко соединенные с ветвями колон-. ны и стенками траверсы наружные вертикальные ребра на стенках траверсы, взаимодействующий с траверсой нижний конец внутренней двутавровой стойки надкрановой части колонны и опирающиеся на траверсу полками и стенками ветви наружной стойки, о т.!388525 л и ч.а ю шийся тем, что, с целью повьппения прочности и надежности, стенки траверсы соединены с ветвями колонны внахлест, а ветви

5 наружной стойки — встык своими стенками со стенками траверсы, а полками — с ее ребрами, при этом в диафрагмах образованы соосно расположенные прорези для пропуска и крепления к ним нижнего конца внутренней. стойки.

2. Узел опирания по и.1, о т л ич а ю шийся тем, что нижний конец внутренней стойки присоединен полками к стенкам траверсы.

1388525

Составитель Н. Радковский

Техред Л.Сердюкова 1 оРРектоР В.Гирняк

Редактор А.Долинич

Заказ 1556/33 Тираж 688 Подписное

ВНИИПИ ГоСударственного комитета СССР по делам изобретений и открытий

113035, Москва, Ж-35, Раушская наб., д. 4/5

Производственно-полиграфическое предприятие, г. Ужгород, ул. Проектная, 4
