Изобретение относится к области строительства и может быть использовано в качестве покрытий или перекрытий промышленных и гражданских зданий. Целью изобретения является снижение металлоемкости, строительной высоты и трудоемкости изготовления . Покрытие включает стропильные 1 и подстропильные 2 балки с гофрированными стенками складчатого типа, связи, опорные стойки и настил 5. Балки 1 и 2 вьшолнены равной высоты, сопряжены в одном уровне и по их верхним поясам расположен настил. Шаг гофр стенок в балках 1 и 2 удовлетворяет условию а h/0,19-(f/t)20, где а - шаг гофр, h,t - соответственно высота и толщина стенки, f - высота складки гофра. 4 ил. (/)

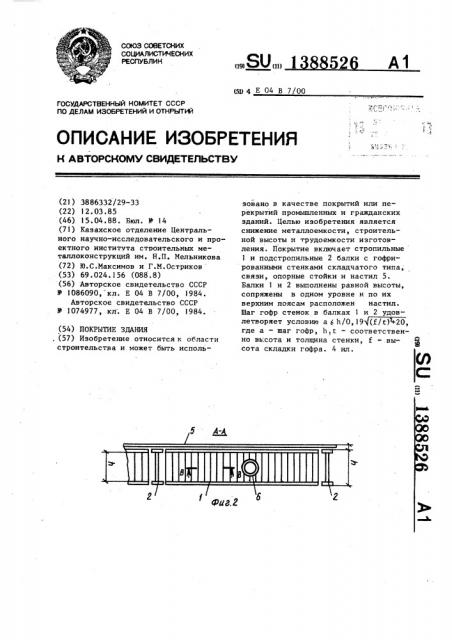

СОЮЗ СОВЕТСНИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК (19) (И) (51) 4 Е 04 В 7 00

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

Фиг.2

ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССР

ПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТНРЫТИЙ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (21) 3886332/29-33 (22) 12.03.85 (46) 15. 04.88. Бюл. Ф 14 (71) Казахское отделение Центрального научно-исследовательского и проектного института строительных металлоконструкций им. Н;П, Мельникова (72) Ю.С.Максимов и Г.М.Остриков (53) 69.024.156 (088.8) (56) Авторское свидетельство СССР

У 1086090, кл. E 04 В 7/00, 1984 °

Авторское свидетельство СССР

У 1074977, кл. E 04 В 7/00, 1984. (54) ПОКРЫТИЕ ЗДАНИЯ . (57) Изобретение относится к области строительства и может быть использовано в качестве покрытий или перекрытий промышленных и гражданских зданий. Целью изобретения является снижение металлоемкости, строительной высоты и трудоемкости изготовления. Покрытие включает стропильные

1 и подстропильные 2 балки с гофрированными стенками складчатого типа, связи, опорные стойки и настил 5.

Балки 1 и 2 выполнены равной высоты, сопряжены в одном уровне и по их верхним поясам расположен настил.

Шаг гофр стенок в балках 1 и 2 удовлетворяет условвв а а h/0,19 (f/t:)%20, где а — шаг гофр, h, t — соответственно высота и толщина стенки, f - вы® сота складки гофра. 4 ил.

1388526

Изобретение относится к строительству и может быть использовано в качестве покрытий или перекрытий промышленных и гражданских зданий.

Цель изобретения — снижение металлоемкости, строительной высоты покрытия, трудоемкости изготовления.

На фиг.1 изображено покрытие, план; на фиг.2 — разрез А-А на фиг.1; 1р на фиг.3 — разрез Б-Б на фиг ° 1; на фиг.4 — paspes В-В на фиг.2.

Покрытие включает стропильные балки 1 и подстропильные балки 2 равной высоты с гофрированной стенкой, 15 связи 3 по балкам, опорные стойки 4 и .настил 5. Шаг складки гофра а при его ограничении предложенным неравенством позволяет исключить потерю местной устойчивости стенки 20 складки до наступления общей потери устойчивости гофрированных стенок стропильных и подстропильных балок.

В стенках балок могут быть выполнены отверстия 6, которые могут быть 25 обрамлены листовой или профильной сталью.

Непосредственное крепление настила 5 к поясу стропильной .балки снижает строительную высоту покрытия, 30 приводит к улучшению условий работы верхней зоны тонкой гофрированной стенки, поскольку отсутствуют значительные по величине нормальные напряжения, параллельные образующим гофров, неизбежно возникающие в покрытии прототипа от сосредоточенных сил под прогонами. Это позволяет более полно использовать механические свойства металла стенки при изгибе балки, что приводит к уменьшению ее толщины и, следовательно, снижению металлоемкости балки в целом.

Форм у л а и з о б р е т ения

Покрытие здания, включающее стропильные и подстропильные балки с гофрированными стенками складчатого типа, связи и настил, о т л и ч а ющ е е с я тем, что, с целью снижения металлоемкости, строительной высоты и трудоемкости изготовления, стропильные и подстропильные балки сопряжены в одном уровне, а настил прикреплен к их верхним поясам, причем шаг гофр определяют по формуле а «ñ ch/0,19 где а — шаг гофр;

h t — соответственно высота и толщина стенки; — высота складки гофра.

1388526 б-б

В-В

Фиг.4
